所謂USB 3.0，就是新一代的USB接口，特點是傳輸速率非常快，理論上能達到4.8Gbps，比現在的480Mbps的High Speed USB（簡稱為USB 2.0）快10倍，外形和現在的USB接口基本一致，能兼容USB 2.0和USB 1.1設備。
你厭倦了在拷貝一部高清視頻時要等待近20分鐘嗎？雖然和USB 1.1相比，USB 2.0的速度有了質的飛躍，但我們依然不滿足，所以……我們熟悉的USB傳輸速率又要加速向前沖了！
名叫USB 3.0的新一代接口比現在的USB 2.0快十倍，全面超越IEEE 1394和eSATA的速度足以讓它傲視所有“非主流”接口的移動設備，它會成為日后王者中的王者嗎？其他接口會因此而消失嗎？
USB 3.0：為什么會這么快？
在MP3、MP4、DC、DV、打印機、掃描儀、閃存、移動硬盤及主板等設備上，USB早已是最常見的標準傳輸接口。盡管主流USB 2.0標準的理論數據傳輸率達到了每秒480Mbps，但依然無法滿足用戶的需求，因?yàn)殡S著數字媒體的日益普及，高清視頻、游戲程序、數碼照片的容量動輒幾GB，大容量閃存、MP4及“海量”移動硬盤等USB設備不斷增加，用戶隨時會遇到同時傳輸幾GB甚至幾十GB的大文件。如果依然沿用USB 2.0標準，它的速度真的太慢了。比如在向大容量的MP3里傳輸音樂時，往往需要花費幾分鐘時間，如果要向移動硬盤中傳輸更大容量的文件，有時需要花費幾十分鐘，以25GB容量的高清視頻傳輸為例，USB 2.0需要10多分鐘，而只要設備支持的話，USB 3.0理論上只需70秒左右。
時間是如此的寶貴，很多用戶不喜歡在傳輸文件時等待很長的時間，等待總是讓人心煩的，快速同步即時傳輸已經成為必要的性能需求。為此，Intel聯合NEC、NXP半導體、惠普、微軟、德州儀器等巨頭推出了USB 3.0標準，USB 3.0采用一種新的物理層——其中用兩個信道把數據傳輸和確認過程分離，因而達到了4.8Gbps的數據傳輸速度。為了取代USB 2.0所采用的輪流檢測和廣播機制，USB 3.0將采用一種封包路由技術，并且僅允許終端設備有數據要發送時才進行傳輸。新的鏈接標準還將讓每一個組件支持多種數據流，并且每一個數據流都能夠維持獨立的優先級，該功能可在視訊傳輸過程中用來終止造成抖動的干擾，數據流的傳輸機制也使固有的指令隊列成為可能，因而使USB3.0接口的數據傳輸更為優化。
低成本：簡單易實現、兼容性依然強大
與USB 1.1升級到USB 2.0一樣，USB 3.0仍然采用USB 2.0相同的架構，向下兼容先前的即插即用USB版本，不管是USB 2.0還是USB 1.1設備，都能夠與USB 3.0接口的設備相兼容。從接口結構來看，USB 2.0線纜使用了4條線的封裝設計，所以USB 2.0接口使用了4個金屬觸點，它們分別為+5V取電、數據-、數據+、GND接地。然而USB 3.0并非廣播總線，它在包頭中采用發送列表區段來進行發包，上行接口提供分散式的USB 3.0互聯，下行接口支持USB 2.0設備，從而用簡單的方法實現高速傳輸和兼容性并舉的雙重好處。
因而從USB 3.0接口來看，它除了具備USB 2.0接口的4個金屬觸點外，在內部增添了5個較小的新觸點。同時，除了使用了銅作為傳輸介質之外，USB 3.0的接口和線纜還可以支持光纖傳輸功能，光纖輸出的傳輸速度大家是有目共睹的。據了解，使用光纖連接之后，USB 3.0的速度可以達到USB 2.0的20倍甚至30倍。無疑，USB 3.0標準的最終目的并不僅局限于4.8Gbps的數據傳輸率，而是希望未來進一步突破這個極限速度，隨著光纖導線的全面應用，USB 3.0將得到更高的傳輸速度，未來在主流產品上的擴展應用將進一步展現。比如實現USB高速組網或廣播電視節目信號在PC上的傳輸。[page]

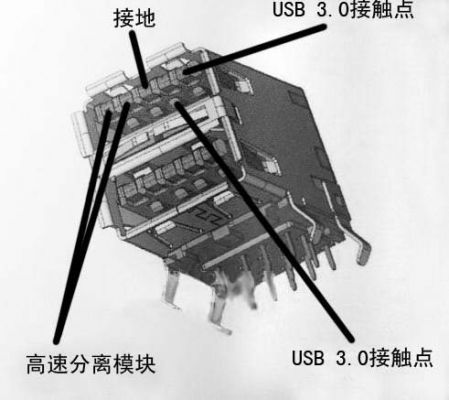

USB 3.0接口的針腳定義
供電充足：精簡“大設備”連接線
我們知道，很多USB設備在使用時，并不需要獨立使用供電電源，插入主板USB接口即可直接使用，這是因?yàn)閁SB接口具備了電流輸出功能，然而遺憾的是，由于USB 2.0接口技術上的限制，它最大只能提供500mA電流輸出，這只能滿足那些低功耗USB移動設備使用（如MP3、閃存、鼠標、鍵盤等），對于功耗高一些的USB設備，比如移動硬盤、USB刻錄機、USB電視盒等，500mA電流無法滿足設備在高負荷下內部電機的正常運轉，所以如果僅使用一個USB接口，在功耗大的時候使用時會出現各種故障，比如移動硬盤由于供電不足造成無法正常傳輸大容量文件，外置USB刻錄機無法進行正常刻錄。
為此，高功耗USB設備往往需要使用輔助電源才能正常工作，比如增加一個輔助的 USB線來專門供電，或者獨立使用供電電源。這樣不僅增加了成本，更麻煩的是因?yàn)樵黾恿斯╇娋€纜或電源適配器，USB設備的便捷性和易用性大打折扣。 USB 3.0標準的出現可以解決因USB 2.0供電不足帶來的問題。據目前官方透露的資料來看，下一代USB 3.0接口將有望達到1A以上的供電電流，而且USB 3.0接口經過了優化設計（如采用銅導線），它的傳輸效率更快，還具備了自身能耗降低功能，即使是像USB電視卡、USB刻錄機、大容量移動硬盤這類高功耗USB設備，也可以直接連接到USB 3.0接口上使用，而不用擔心供電不足了，USB設備的便捷性和易用性也大大提高了。

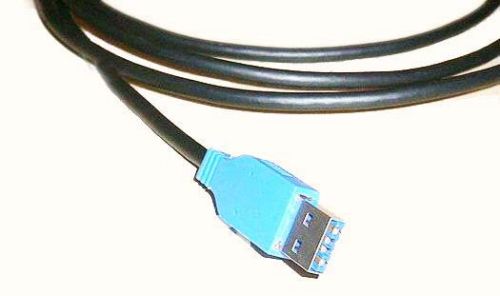

USB 3.0線纜的接頭
USB 3.0，它是新一代的USB接口，是在USB1.0和USB2.0的升級產品，特點是傳輸速率非常快，它的發展是市場的趨勢與主流，相信在不久的將來，USB 3.0會普及開來，會為大眾帶來更快更高的速度體驗。
