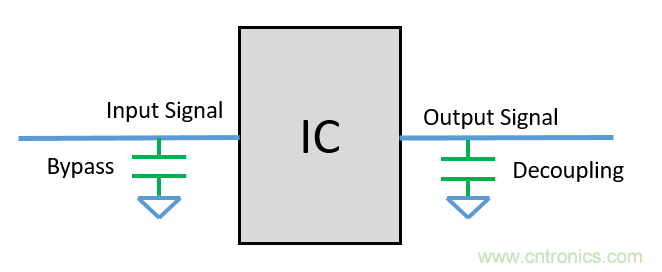

【導讀】去耦電容是電路中裝設在元件的電源端的電容，此電容可以提供較穩定的電源，同時也可以降低元件耦合到電源端的噪聲，間接可以減少其他元件受此元件噪聲的影響。今天聊聊有意思的去耦電容的擺放設計。先來看看Bypass和decoupling充滿畫面感的區別。請看圖。
從遠處而來的信號（不一定是有用信號）經過電容濾波，這時候的電容所起到的作用，起了一個好聽的名字，叫Bypass;
從源段輸出去的信號經過的濾波電容，這個電容叫decoupling;
EN,蠻有想像力的。
在低頻場合，許多人根本就不關心EMC，上次一個朋友說，你說那么多高速的東西，可我做電力的，用不上呀，聽起來好像是我不好，我應該多顧及一下他聽課的感受。不過，這個時代是高速的時候代，DDR4都3200了，你還窩在50/60Hz，是不是該多充充電了。
同樣，低頻場合，許多EMC設計規則都是看不見的。在高頻場合，許多細節就需要關心了，一不小心就一堆EMC問題。比如今天要聊的電容的擺放。

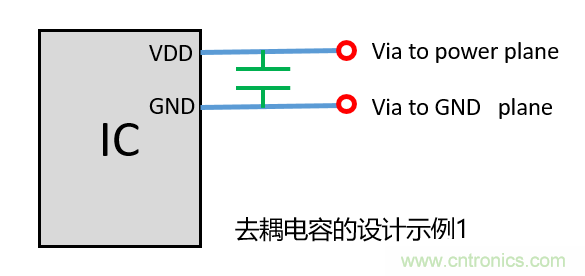

圖例1是最常見的做法，VDD和GND PIN腳拉出來，并上電容，再打孔到各自的層。看起來好像是沒啥問題。

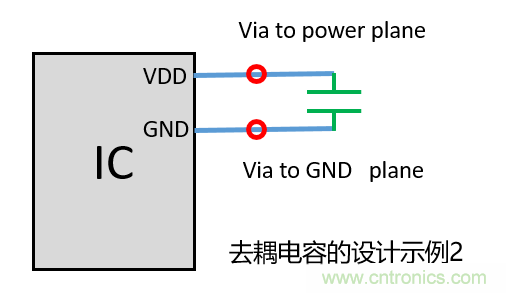

圖例2是把過孔打在了的出來的兩根線上，這個好像也有好多人做呀。

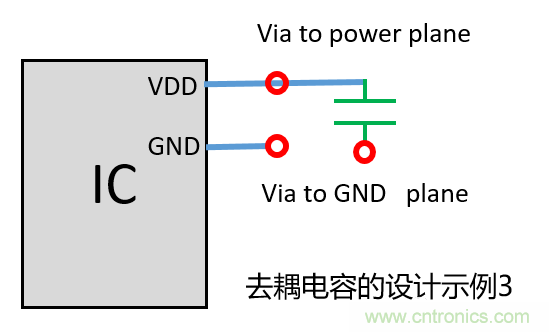

圖例3，把回流的GND線打斷了，GND的腳和去耦電容的GND直接打到了GND平面上，介個，介個，想法有點另類，貌似好像不錯的樣子。
圖例4就更歷害了，VDD和GND兩個直接打孔到對應的平面，在附近的位置打孔上來再放一顆去耦電容。完美！

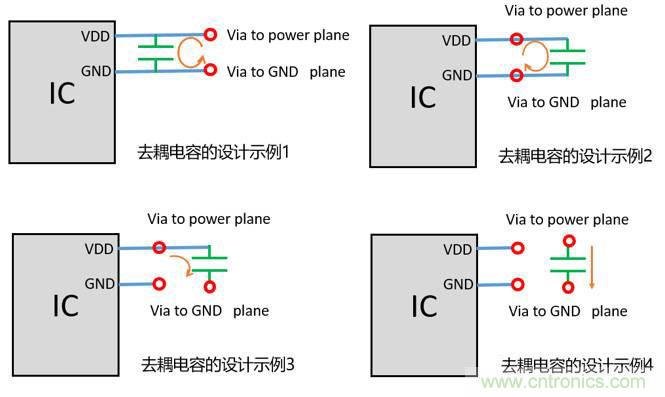

四個圖放完之后，有沒有發現什么好玩的地方。仔細想想，哪種擺放最好？是基于什么考慮的？
圖例1和圖例2有一個去耦電容組成的小小環路。
圖例3稍好一些，環路較前兩者更小一些。
圖例4霸氣側漏，幾乎是最小環路了。
其實這篇有點接昨天的Return Path的味道。細微之處顯功夫，對于環路的控制，EMC工程師需要練就火眼金睛，才能在未來的整改中省下必要的時間成本。
以上內容轉載自電磁兼容小小家。
