使用DC/DC轉換器所期待的最大目的之一是高效率地轉換能量。提高效率的方法在于降低損耗。如圖3所示，作為發生損耗的問題，可以列舉IC的消耗電流、驅動器晶體管導通電阻產生的熱損耗，線圈的串聯連接而產生的損耗等重大原因。

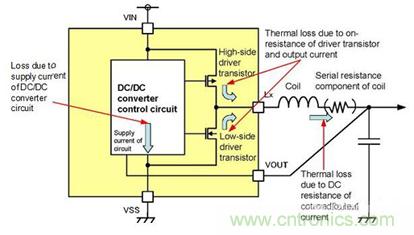

圖1 降壓DC/DC轉換器的主要能量損耗部分
其中為了提高輕負載時的效率，降低IC的消耗電流非常重要，IC的控制方式極為關鍵。
PFM控制工作和PWM控制工作
在此，對應于負載電流控制開關次數的PFM控制工作非常有效。PFM工作是在負載電流小時，進行減少單位時間內開關次數的工作，力圖降低消耗電流和貫通電流等無效電流來提高效率。這種IC由PFM工作把無負載時的消耗電流抑制在15μA以下。隨負載電流增大IC的消耗電流相對地變至極小，此時要求紋波電壓更小的PWM工作狀態。
PWM/PFM自動切換工作
XC9236具有對應負載變化自動地轉換PFM工作和PWM工作的功能。這種功能可同時滿足輕負載時提高效率和重負載時保持低紋波，有利于在整個負載范圍提高效率。（參照圖4）

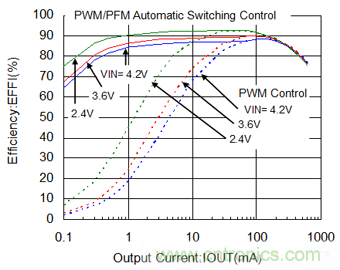

圖2 能量轉換效率

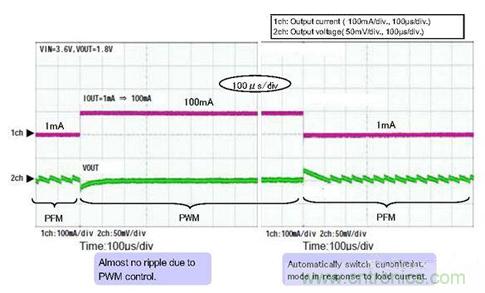

從圖5中能確認到從PFM工作過渡到PWM工作以及反向過渡時的負載瞬態響應特性。
圖3 PFM控制和PWM控制自動轉換波形（負載電流：1mＡ⇔100mA）
從負載變動陡峭時的負載瞬態響應特性，可以認識到僅在20mV的電壓差既開始了恢復工作，恢復時亦不發生過沖或振鈴現象，這使得相位系統具有足夠的余量。
手動切換工作狀態

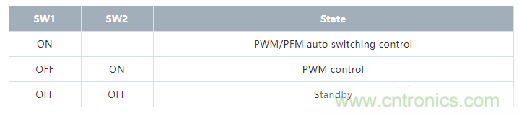

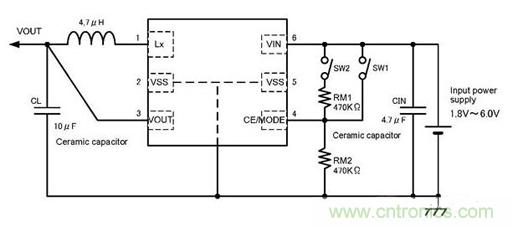

XC9237型在PWM/PFM自動轉換基礎上，又增加了用外部信號強制過渡到固定在PWM工作的功能。對應于使用機器的工作狀態，能使其工作在紋波更低的PWM工作狀態，能隨時控制降低噪聲（參照圖6）
