【導讀】色譜分析是儀器分析領域中發展迅速，研究和應用十分活躍的領域之一。由于色譜分析可以連續對樣品進行濃縮、分離、提純及測定，使其成為每一個分析工作者普遍采用的分析、檢測手段，并已廣泛應用于石油、化工、食品、醫藥、衛生、冶金、地質、農業、環境保護等各個行業中，可以說只要有分析任務的地方都在使用色譜分析法。

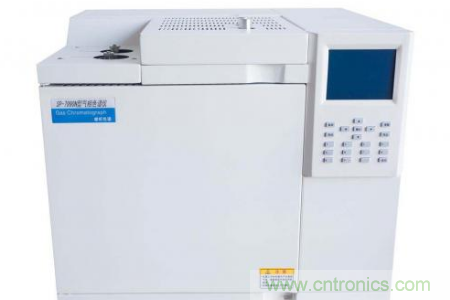

氣相色譜儀是指用氣體作為流動相的色譜分析儀器，主要有分析單元和顯示單元兩部分組成。前者主要包括氣源及計量控制裝置、進樣裝置、恒溫器和色譜柱。后者主要包括檢定器和自動記錄儀。氣相色譜儀其原理主要是利用物質的沸點、極性及吸附性質的差異實現混合物的分離。工作過程主要是由載氣帶著樣品進入氣化室，若是液體樣品則需氣化室里線圈加熱，若是氣體樣品則無需加熱。之后載氣帶著氣體樣品經過色譜柱，色譜柱里有對樣品氣體不同成分吸附力不同的固體物質，稱為固定相。經過色譜柱后氣體樣品的不同成分被分開最終進入檢定器進行分析，得到氣體樣品的色譜圖像。因而在分析工程中需要氣體流量傳感器和溫度傳感器對氣體的流速和檢測的溫度進行控制，確保分析、檢測的可靠性。

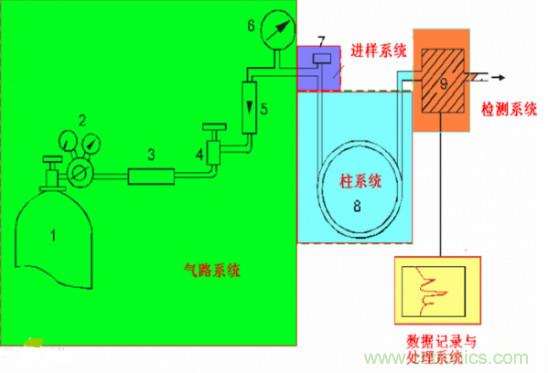

下圖中為氣相色譜儀的結構。主要由：氣路系統、進樣系統、柱系統、檢測系統、數據記錄與處理系統構成?？梢钥吹阶畛跏嫉臍饴废到y是整個氣相色譜儀結構中的關鍵點，他確保了后續系統中運行的暢通：
氣路控制系統主要作用是為了保證進樣系統、色譜柱系統和檢測器的正常工作提供穩定的載氣和有關檢測器必須的燃氣、助燃氣以及輔助氣體，氣路控制系統的好壞將直接影響儀器的分離效率、靈敏度和穩定性，從而將直接影響定性定量的準確性。氣路控制系統主要由開關閥、穩定閥、針型閥、壓力表、電子流量計等部件組成。氣體流量傳感器在這部分中可以精確控制載氣流量，保證氣相色譜儀工作穩定性。
可適用于氣相色譜儀的氣體流量傳感器：FS4001質量流量傳感器、氣體質量流量傳感器FS4000系列。

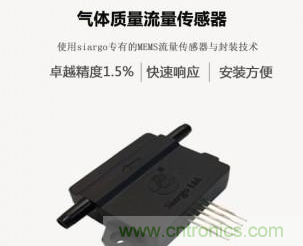

FS4001質量流量傳感器使用siargo專有的MEMS流量傳感器與封裝技術。該傳感器的測量范圍是0~ 30 sccm到0 ~ 1000 sccm。每個模型的流量是通過專門設計的封裝，以及智能電子產品，以便達到適宜的靈敏度。FS4001可用于廣泛的應用范圍包括儀器（如氣相色譜質譜法）、泄漏檢測、過程控制、氣體流量計量以及醫療應用。FS4001需要8 ~ 24 VDC電源提供一個模擬和/或數字用戶接口。模擬輸出是線性的從0.5到4.5 VDC從0到滿刻度流量相應。數字輸出是通過RS232傳輸。RS232通信協議可以在本手冊中找到。
氣體質量流量傳感器-FS4001主要特性：
1）傳感器靈敏度高，有極小的始動流量
2）傳感器芯片采用熱質量流量計量，無需溫度壓力補償，保證了傳感器的高精度計量
3）在單個芯片上實現了多傳感器集成，使傳感器的量程比大大提高
4）傳感器的零點穩定度高
5）全量程高穩定性
6）全量程高精確度和優良的重復性
7）低功耗
8）低壓損
9）響應時間快
氣體質量流量傳感器FS4000系列(FS4003和FS4008)是采用領先的微機電系統流量傳感器技術和智能電子控制技術，專為普通氣體流量監測開發的產品。該傳感器能直接測量氣體質量流量，低壓損。適用于凈化空氣或氮氣流量監控，還可用于環境采樣器（如色譜分析儀器等）；
FS4003氣體質量流量傳感器，管道內徑為3mm，成本低測量范圍最大到5SLPM；適用于粒子計數器和各類分析儀器；FS4008氣體質量流量傳感器，管道內徑為8mm，測量范圍最大到50SLPM；可用于麻醉設備、潔凈氣體檢測，如：空氣采樣機，氣體分析儀等。
氣體質量流量傳感器FS4000系列(FS4003和FS4008)產品主要特性
1）專為管徑3mm和8mm的氣管中的低壓氣體流量測量而設計
2）支持多種連接方式，易于安裝與使用
3）傳感芯片采用熱質量流量計量，無需溫度壓力補償，保證了傳感器的高精度計量
4）在單個芯片上實現了多傳感器集成，使其量程比達到了100:1甚至更高
5）輸出方式靈活，既可通過通訊接口主動上傳數據或由上位機查詢輸出數據，也可通過模擬接口輸出線性的模擬電壓
6）零點穩定度高
7）全量程高穩定性、高精確度和優良的重復性
8）低功耗、低壓損
9）響應速度快
