【導讀】TPS92692-Q1是一款用于汽車照明的LED驅動芯片，由于可以設計成Boost，Buck-Boost，SEPIC 等多種拓?fù)浣Y(jié)構，在汽車LED車燈上得到了廣泛的應用。
當設計成Buck-Boost拓?fù)鋾r(shí)，由于LED-端連接的是輸入電壓 VIN，因此LED兩端的電壓是Buck-Boost電路輸出與輸入電壓 VIN 之間的電壓差，這就給OVP電路的設計帶來了問題。

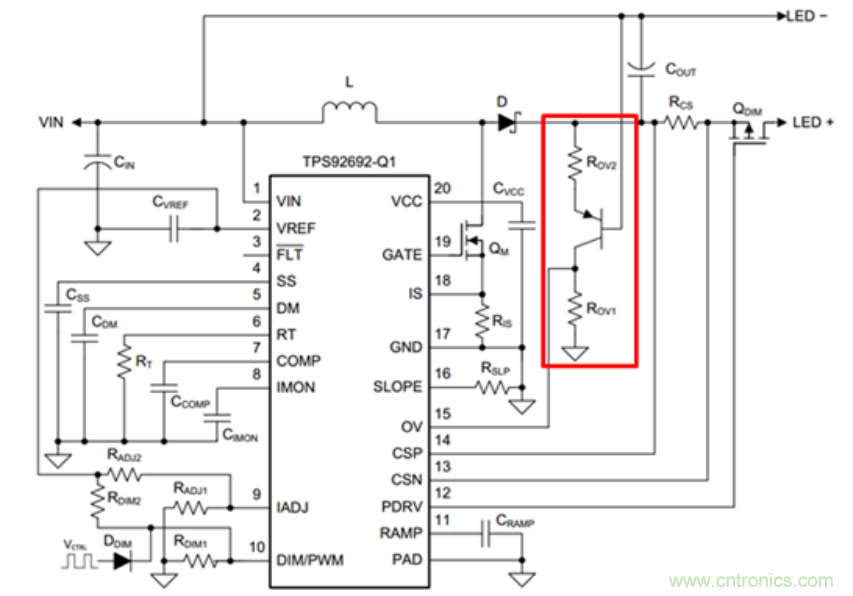

圖1 TPS92692-Q1 Buck-Boost電路
從數據表1可以看到，TPS92692-Q1的OV管腳的動作電壓 VOV(THR)是1.228V，這個電壓是OV管腳對GND的電壓，而實際上，我們需要的是對LED燈串兩端的電壓進行OVP保護。因此，需要先將LED兩端的電壓轉換成一個對GND的電壓信號。
表1 TPS92692-Q1 輸出電壓保護參數
如圖1紅色框所示，通過增加一個簡單的PNP三極管電路，即可以實現上述功能。
讓我們先簡單分析一下這個電路的工作原理。假設三極管的發射極與基極間的電壓為VEB， LED燈兩端的電壓為 VLED，忽略 RCS及 壓降 QDIM，則電阻 ROV2上的電壓為:
因此，流過三極管發射極的電流為:
由于三極管的基極電阻值一般很大，基極電流相對發射極電流小得多，因此可以忽略不計。這樣，可以認為流過集電極的電流與發射極電流相等，即
由此可以得到三極管集電極的電壓，即TPS92692-Q1OV管腳的電壓為:
通常，三極管的VEB值比較固定，一般在0.7V左右，由此可知，當觸發OVP保護時，Buck-Boost電路的輸出電壓為：
通過以上計算公式，即可根據設定的OVP保護電壓計算出需要的ROV1及ROV2。
