【導讀】如何為ADC增加隔離而不損害其性能？對于隔離式高性能ADC，一方面要注意隔離時鐘，另一方面要注意隔離電源。
SAR ADC傳統上被用于較低采樣速率和較低分辨率的應用。如今已有1 MSPS采樣速率的快速、高精度、20位SAR ADC，例如 LTC2378-20 ，以及具有32位分辨率的過采樣SAR ADC，例如 LTC2500-32 。將ADC用于高性能設計時，整個信號鏈都需要非常低的噪聲。當信號鏈需要額外的隔離時，性能會受到影響。
關于隔離，有三方面需要考慮：
● 確保熱端有電的隔離電源
● 確保數據路徑得到隔離的隔離數據
● ADC（采樣時鐘或轉換信號）的時鐘隔離，以防熱端不產生時鐘
隔離電源（反激拓?fù)渑c推挽拓?fù)涞谋容^）
反激式轉換器被廣泛用于隔離電源。圖1顯示了反激式轉換器簡單可行的特點。該拓?fù)涞膬?yōu)勢是只需要很少的外部元件。反激式轉換器只有一個集成開關。該開關可能是影響信號鏈性能的主噪聲源。對于高性能模擬設計，反激式轉換器會帶來很多斷點，引起電磁輻射（稱為EMI），這可能會限制電路的性能。

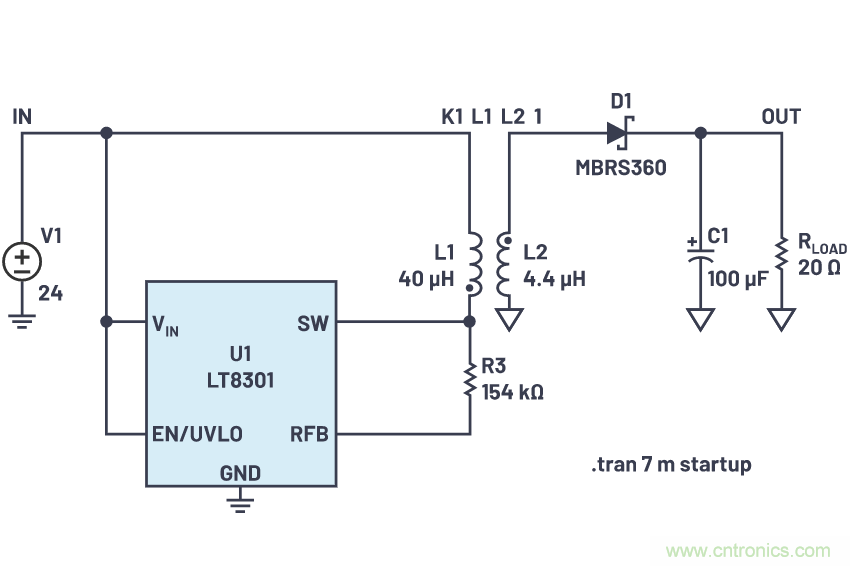

圖1.典型的反激式轉換器拓?fù)洹?/div>
圖2顯示了變壓器L1和L2中的電流。在初級(L1)和次級(L2)繞組中，電流在短時間內從高值跳變?yōu)榱恪ｋ娏骷夥蹇梢栽趫D3的I(L1)/I(L2)跡線中看到。電流和能量在初級電感中累積，當開關斷開時，它們被傳輸?shù)酱渭?jí)電感，產生瞬變。需要降低開關噪聲效應導致的瞬變，因此，設計中必須插入緩沖器和濾波器。除了額外的濾波器之外，反激拓?fù)涞牧硪粋€(gè)缺點是磁性材料的利用率低，而所需的電感較高，因此變壓器較大。此外，反激式轉換器的熱環路也很大，不易管理。有關熱環路的背景信息，請參閱 應用筆記AN139。
反激式轉換器的另一個挑戰涉及開關頻率變化。圖3顯示了負載變化引起的頻率變化。如圖3a所示，t1 < t2。這意味著fSWITCH隨著負載電流從較高負載電流I1減小到較低負載電流I2而變化。頻率的變化會在不可預測的時間產生內部噪聲。此外，頻率也會因器件不同而異，這使得更難以對其進行濾波，因?yàn)槊總€(gè)PCB都需要調整濾波。對于一款5 V輸入范圍的20位SAR ADC，1 LSB相當于大約5μV。EMI噪聲引入的誤差應低于5μV，這意味著為精密系統隔離電源時，不應選擇反激拓?fù)洹?/div>
還有其他電磁輻射騷擾較低的隔離電源架構。就輻射而言，推挽式轉換器比反激式轉換器更合適。像 LT3999 這樣的推挽式穩壓器提供了與ADC時鐘同步的可能性，有助于實現高性能。圖4顯示了隔離電源電路中的LT3999與ADC采樣時鐘同步的情況。請記住，初級到次級電容為開關噪聲提供了一個避免共模噪聲效應的返回路徑。該電容可以在PCB設計中利用重疊的頂層平面和第二層平面實現，以及/或者利用實際電容實

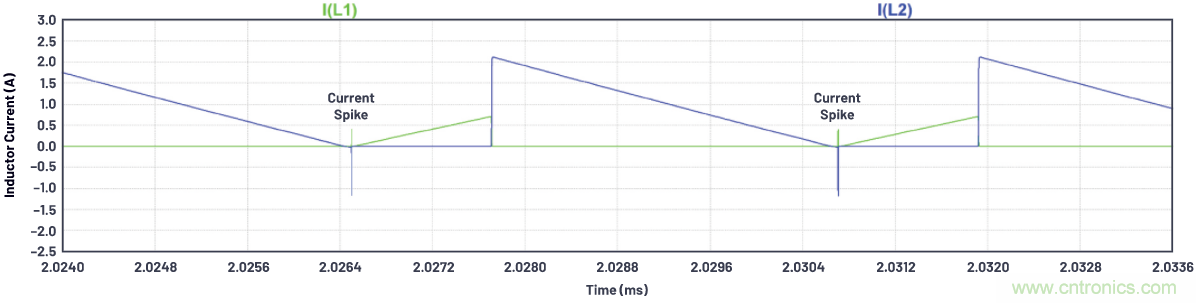

圖2.LT8301在變壓器繞組中切換電流。

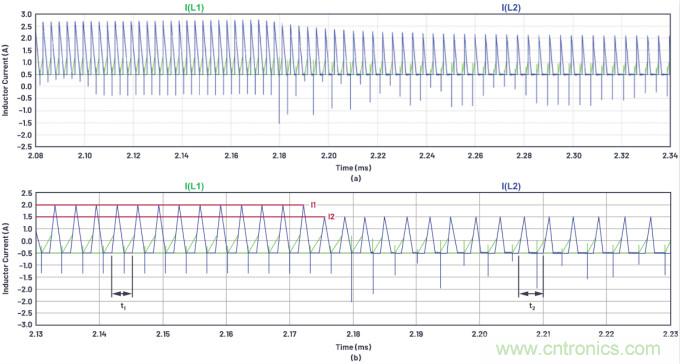

圖3.(a) LT8301頻率變化，(b)從2.13 ms到2.23 ms的頻率變化的特寫。

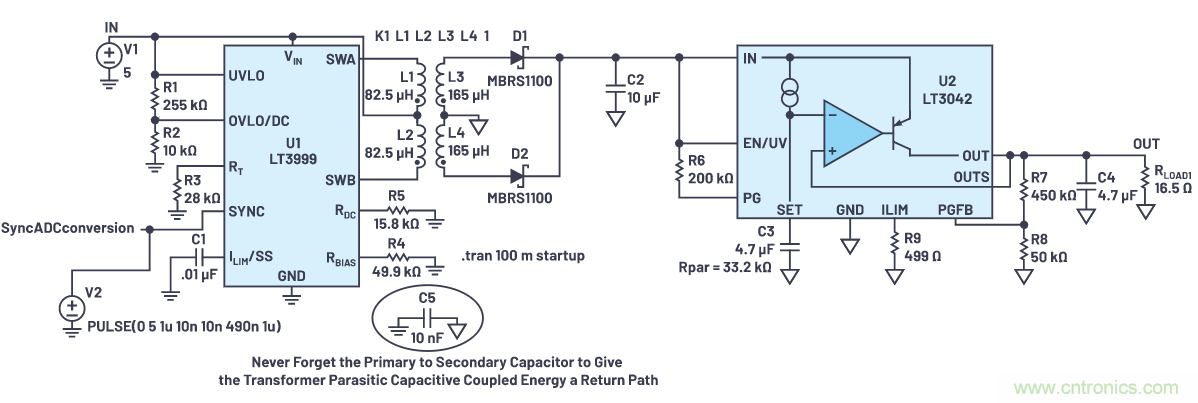

圖4.具有超低噪聲后置穩壓器的LT3999。

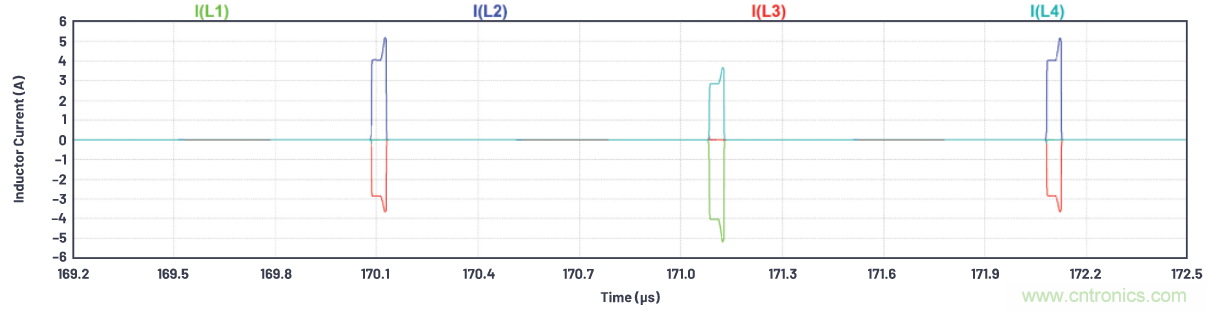

圖5.LT3999電流波形。

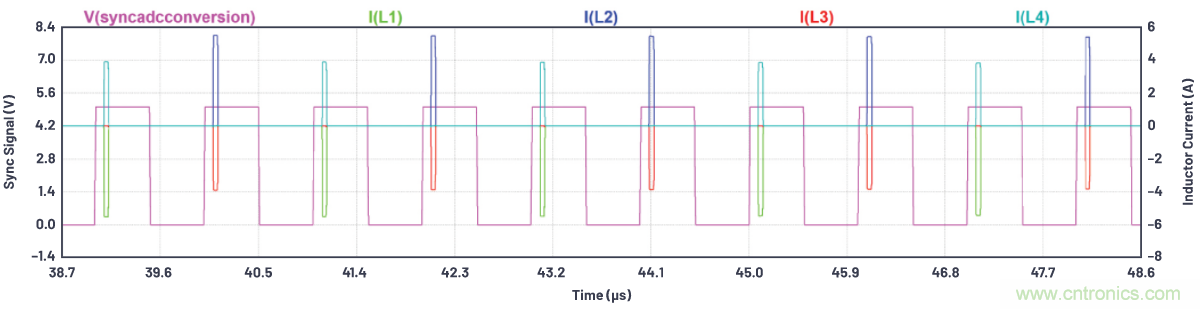

圖6.LT3999及其與同步引腳的切換關系。
圖5顯示了變壓器處的電流波形（初級側和次級側電流），它更好地利用了變壓器，提供更好的EMI行為。
圖6顯示了與外部時鐘信號的同步。采集階段的末端與同步引腳的正邊沿對齊。因此，將有一個大約4μs的較長安靜時間。這使得轉換器可以在該時間范圍內對輸入信號進行采樣，并將隔離電源的瞬變效應降至最小。LTC2378-20的采集時間為312 ns，非常適合<1μs的安靜窗口。
數據隔離
數據隔離可以使用數字隔離器實現，例如ADuMx系列數字隔離器。這些數字隔離器可用于SPI、I2C、CAN等許多標準接口，例如 ADuM140 可用于SPI隔離。 為了實現數據隔離，只需將SPI信號SPI時鐘、SDO、SCK和Busy連接到數據隔離器。在數據隔離中，電能通過感性隔離柵從初級側傳輸?shù)酱渭?jí)側。需要添加電流返回路徑，這由電容來完成。該電容可以在PCB中利用重疊平面實現。
時鐘隔離
時鐘隔離是另一項重要任務。如果使用1 MHz采樣速率的20位高性能ADC，例如LTC2378-20，可以實現104 dB的信噪比(SNR)。為了實現高性能，需要無抖動時鐘。為什么不應使用像ADuM14x系列這樣的標準隔離器？標準隔離器會增加時鐘抖動，從而限制ADC的性能。更多詳細信息請參見 設計筆記DN1013。

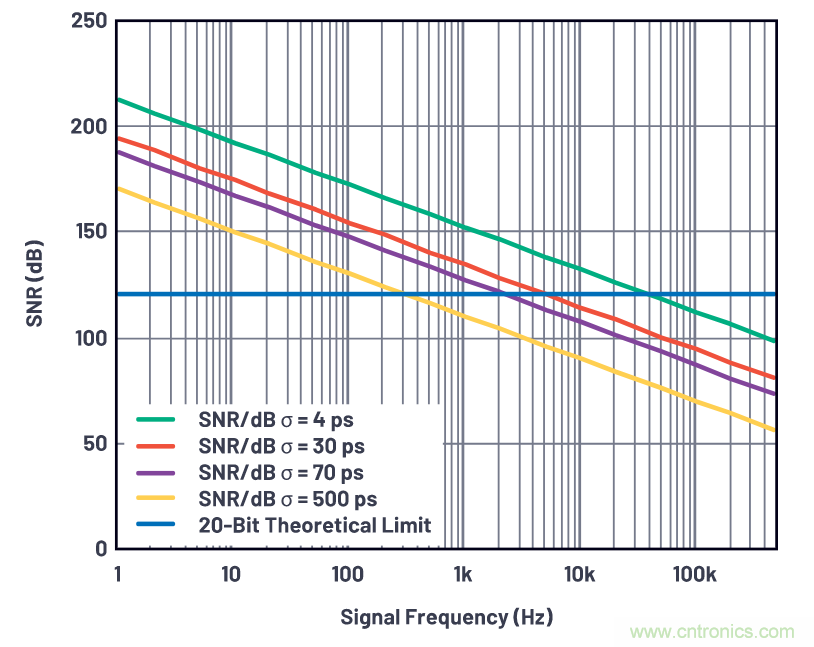

圖7顯示了不同頻率、不同類型時鐘抖動下SNR的理論極限。像 LTC2378 這樣的高性能ADC的孔徑時鐘抖動為4 ps，在200 kHz輸入下理論限值為106 dB。
圖7.時鐘抖動與ADC性能的關系。
圖11顯示了使用PLL凈化時鐘的更詳細框圖。您可以將ADF4360-9用作時鐘凈化器，并在輸出端增加一個2分頻器。 AD7760 額定支持1.1 MHz。

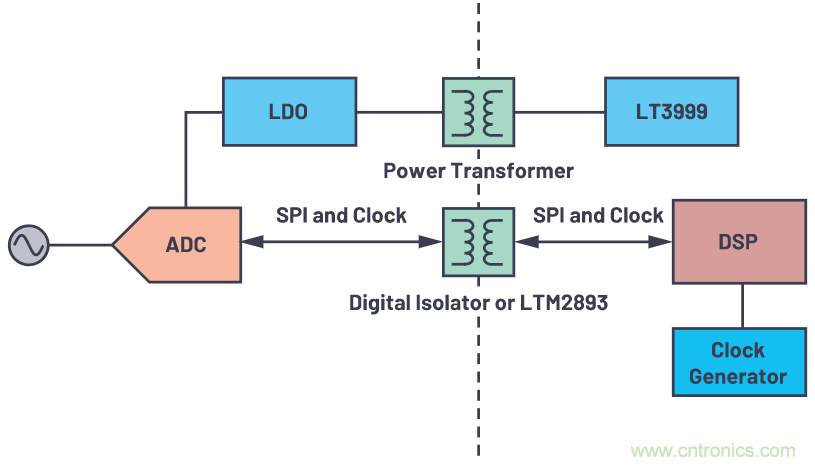

圖8.使用標準隔離器實現時鐘隔離。
圖8顯示的標準時鐘隔離器概念包括：
● 像 ADuM250N 這樣良好的標準數字隔離器的抖動為70 ps rms。對于100 dB SNR目標，由于時鐘抖動，信號采樣速率限制為20 kHz。
● 像 LTM2893 這樣優化的時鐘隔離器提供30 ps rms的低抖動。對于100 dB SNR目標，現在的信號采樣速率為50 kHz，在全部SNR性能下可提供更多帶寬。

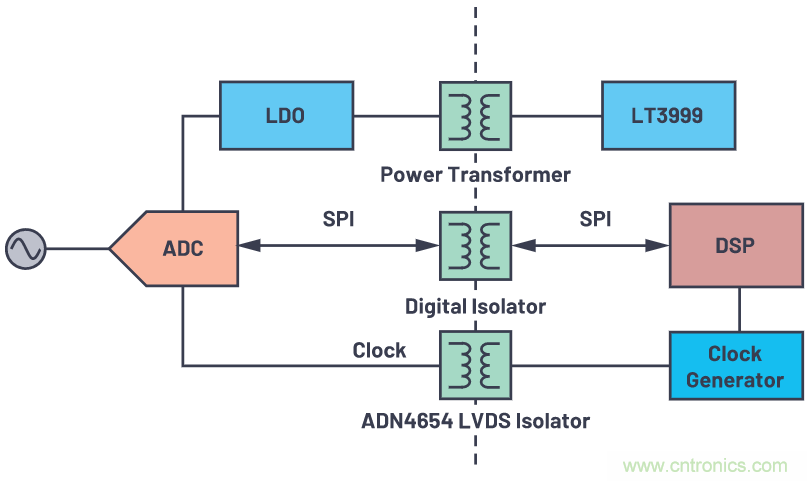

圖9.使用LVDS時鐘隔離器實現時鐘隔離。
● 圖9：對于更高的輸入頻率，應使用LVDS隔離器。 ADN4654 提供2.6 ps抖動，接近ADC的最佳性能。在100 kHz輸入時，時鐘抖動導致的SNR限值將是110 dB。

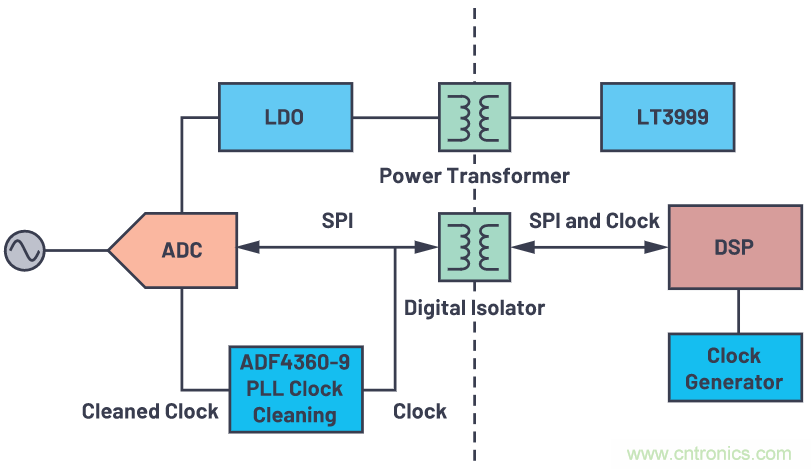

圖10.使用額外PLL凈化時鐘抖動的時鐘隔離。
● 圖10：使用PLL凈化時鐘。 ADF4360-9 可以幫助減少時鐘抖動。

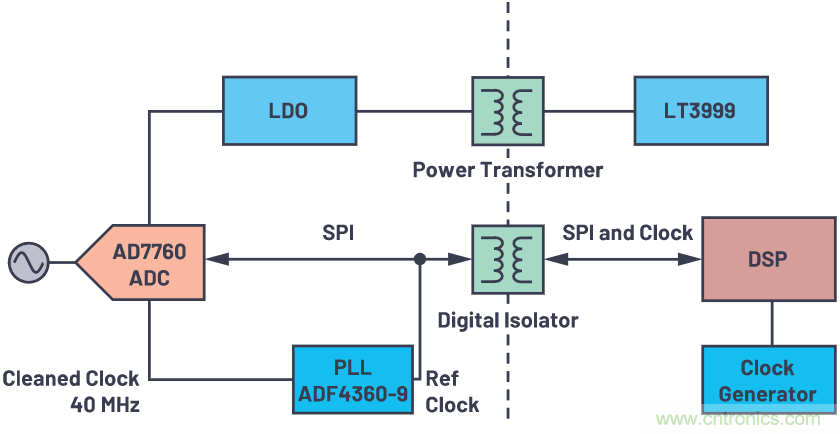

圖11.ADF4360-9用作時鐘凈化器。
因此，不能直接支持LTC2378等1 MSPS SAR ADC。在這種情況下，低抖動觸發器會有幫助。它將時鐘2分頻。

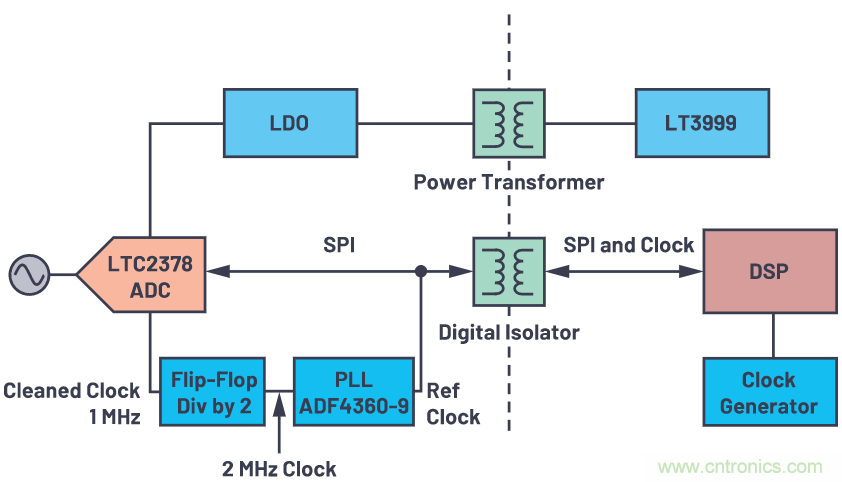

圖12.觸發器用于降低時鐘以用于LTC2378。

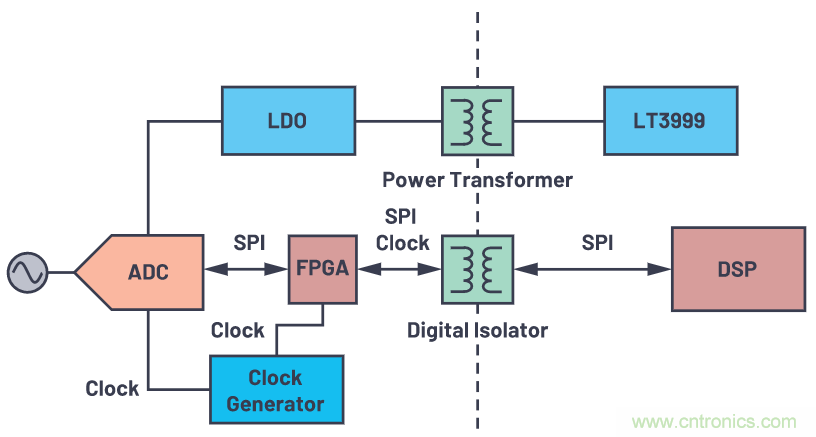

圖13.隔離（熱）側的時鐘產生。
● 圖13：本地產生時鐘是獲得具有所需抖動性能的時鐘的另一個方案。本地時鐘生成會使時鐘架構更加復雜，因?yàn)樗鼘惒綍r(shí)鐘域引入系統。例如，若要使用兩個單獨的隔離ADC，則時鐘的絕對頻率將會不同，必須增加采樣速率轉換以重新匹配時鐘。有關采樣速率轉換的一些細節，請參閱工程師對話筆記EE-268。
高性能Sigma-Delta ADC的時鐘
時鐘的類似問題也適用于高性能Sigma-Delta ADC，如AD7760。這里，重要的時鐘信號是無抖動過采樣時鐘，例如40 MHz。這種情況下不需要額外的分頻器。
結論
隔離式高性能ADC需要仔細設計隔離方案并選擇隔離技術，以實現高于100 dB的高性能SNR。應特別重視隔離時鐘，因?yàn)闀r(shí)鐘抖動的影響可能會破壞性能。其次應注意隔離電源。簡單的隔離拓?fù)洌ㄈ绶醇ぃ?huì)引入高EMI瞬變。
為了獲得更好的性能，應使用推挽式轉換器。還需要關注數據隔離（盡管不太重要），可用標準器件能提供良好性能，對整體系統性能的影響較小。介紹這三個隔離主題有助于設計人員提出高性能隔離系統解決方案。
