【導讀】本文將介紹電機驅動器的絕對最大額定值相關的內容。盡管標題中有“電機驅動器”字樣，但是絕對最大額定值的定義不僅局限于電機驅動器，同樣適用于其他半導體元器件等更大范圍。本文之所以選取了電機驅動器的絕對最大額定值這個主題，是為了通過正確理解絕對最大額定值的定義和意圖來避免麻煩。
什么是絕對最大額定值？
為了保險起見，我們先來回顧一下絕對最大額定值的定義。關于半導體元器件的術語定義，原則上遵循“JIS C 7032 晶體管通則”。在該通則中對“絕對最大額定值”的定義是“即使瞬時也不允許超過的極限值，是不允許有任何兩個項目同時達到的極限值”。簡而言之，可以解釋為“無論時間有多短，絕對不能超過絕對最大額定值中的任何項目的值”。
電機驅動器的絕對最大額定值
在電機驅動器的設計過程中，可能會被問及是否會流過輸出電流為脈沖狀（即短時間尖峰狀）的電流，并且該電流值是否存在瞬時超過絕對最大額定值的問題。從上面我們回顧過的絕對最大額定值的定義來看，答案很明確：“不可以”。針對絕對最大額定值，沒有關于其“公差”或“瞬時”（某些項目規定了時間）的爭論。

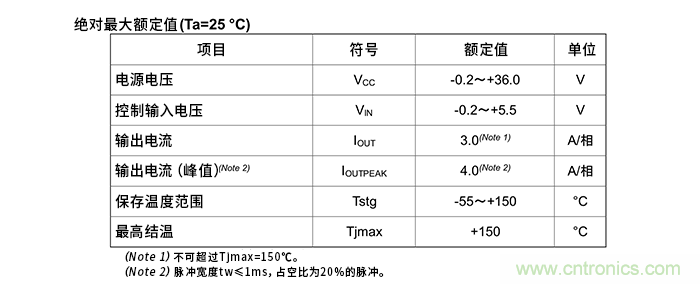

讓我們來實際看一下電機驅動器IC的絕對最大額定值示例。下表摘自ROHM內置了直流有刷電機用H橋電路的產品的技術規格書。
在該示例中，輸出電流的絕對最大額定值為3.0A，因此原則上不可超過該值，但是在其下方有一項稱為“輸出電流（峰值）”的項目，并配有注釋Note 2。如果是脈沖寬度為1ms以下且占空比為20％的脈沖，則絕對最大額定值為4A。如果上述脈沖沖量在該規定范圍內，則可以允許；但如果超過則無論如何都不允許。順便提一下，在這個示例中，有一個有時間規定的輸出電流項目，但是并不是所有的電機驅動器IC都有這個項目。絕對最大額定值的項目因制造商和型號而異。
另外，輸出電流的絕對最大額定值3.0A帶有注釋Note 1：“不得超過Tjmax=150℃”。這意味著，僅從輸出電流的角度來看可以承受到3.0A的電流，但是實際流過的電流僅限Tjmax在150℃以下的條件。按照絕對最大額定值的定義，不得超過有規定的任何項目，因此，有時即使未達到絕對最大額定值，但就像上述示例一樣，類似電流和發熱量之間具有相關性的項目，一方會受到另一方項目的限制。
超過絕對最大額定值時
通常，超過絕對最大額定值可能會導致特性和耐壓性能的劣化甚至發生損壞，即使在此之后未立即發現異常，也可能會導致使用壽命縮短。
有些項目哪怕超出一點點就可以立即導致損壞，但有些項目則不能。即便如此，也不允許“反正只有一瞬間”的想法。有時，可能會聽到“雖然不遵守電流值的規定很危險，但是溫度稍微超一點沒關系”這樣的說法，但這不僅是沒有任何根據的，而且是不了解絕對最大額定值的定義和目的的典型案例。
因此，如果在設計中存在超出絕對最大額定值的情況，就需要改善設計，采取措施保持在絕對最大額定值范圍之內，或者考慮使用能夠容許這種更高絕對最大額定值的元器件或組件。
絕對最大額定值與推薦工作條件和標準值之間的關系
除了絕對最大額定值外，技術規格書中還會給出“推薦工作條件”和“標準值”。要想很好地了解絕對最大額定值，這兩項是僅次于“定義”的重要項目。也就是說，“即使給出了絕對最大額定值也只是可以容許的值，并非工作和特性值的保證值。”

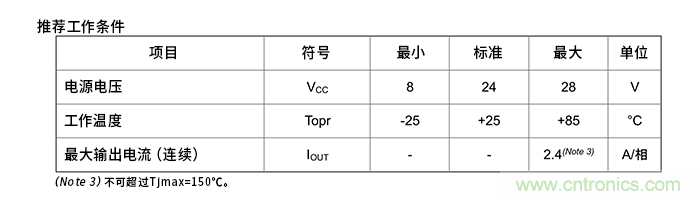

這是同一電機驅動器IC的技術規格書中給出的“推薦工作條件”。
就輸出電流（連續）而言，推薦的工作條件為最大2.4A，小于絕對最大額定值3.0A。這是為了確保規定的特性值和預期的可靠性而使用的條件。
在電源電壓示例中，絕對最大額定值為-0.2V～36.0V，而推薦工作條件為8V～28V。用這個作為示例可能更容易理解。最小值8V表示電源電壓在8V以下時，該電機驅動器IC可能無法正常工作。當然，給電源施加5V或3.3V的電壓也沒有什么問題，但大概IC不會工作。順便提一下，電氣特性的標準值中電源電壓條件基本上是24V，這是推薦工作條件的標準值。
最后我們總結一下。包括電機驅動器在內，絕對最大額定值既簡單又嚴格，并且絕對不能超過所規定的值。這不僅限于電機驅動器IC，而是半導體元器件界的通識。在進行電機驅動器以及其他的設計和評估時，需要在各種可能的條件下確認實際工作情況，并確認是否在絕對最大額定值范圍內，而且，需要確認是否符合推薦工作條件這個大原則，尤其需要確認脈沖狀的電壓和電流。
