目前極大多數的光耦輸入部分采用砷化鎵紅外發光二極管，輸出部分采用硅光電二極管、硅光電三極管及光觸發可控硅。這是因?yàn)榉逯挡ㄩL(zhǎng)900～940nm的砷化鎵紅外發光二極管能與硅光電器件的響應峰值波長相吻合，可獲得較高的信號傳輸效率。
光電耦合器(以下簡稱光耦)是一種發光器件和光敏器件組成的光電器件。它能實現電—光—電信號的變換，并且輸入信號與輸出信號是隔離的。
光耦的結構

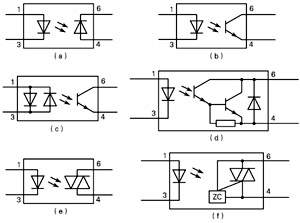

光耦的內部結構(剖面)如圖1所示。光耦輸入部分大都是紅外發光二極管，輸出部分有不同的光敏器件，如圖2所示。
基本電路
光耦的基本電路如圖3所示。圖3(a)的負載電阻RL接在發射極及地之間，圖3(b)的負載電阻RL接在電源Vdd與集電極之間。
在圖3(a)中，輸入端加上Vcc電壓，經限流電阻Rin后，有一定的電流IF流經紅外發光二極管，IF與Vcc、發光二極管的正向壓降VF及Rin的關系為：IF=(Vcc-VF)/Rin。式中的VF取1.3V。IF的最大值由資料給出(一般工作時IF≤10mA)。
圖3(b)的工作原理與圖3(a)相同，不再重復。圖3中輸入、輸出也可用各自的地。

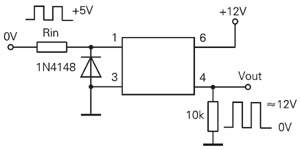

從圖3(a)可以看出；輸入端不加Vcc電壓，輸出端Vout=0V，輸入端加了Vcc電壓，負載得電，這個功能相當于“繼電器”。如果在輸入端加幅值為5V的脈沖(如圖4所示)，輸出端Vdd=12V，RL=10kΩ，則輸出的脈沖幅值接近12V，從這功一能來看，相當于“變壓器”；若輸入電壓從0躍變到+5V，輸出則從0躍變到接近12V，它又可用作電平轉換。
特點及應用范圍

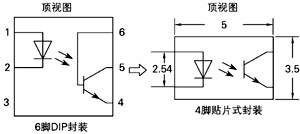

光耦的主要特點：輸入與輸出之間絕緣(絕緣電壓可達數千伏)；信號傳輸為單方向，輸出信號不會對輸入信號有影響；能傳輸模擬信號也可傳輸數字信號；抗干擾能力強；體積小、壽命長；由于無觸頭，因此抗振性強。近年來由于生產工藝改進，SMT的發展，開發出性能更好、尺寸更小的貼片式光耦，它由DIP6管腳封裝改進成4管腳封裝，不僅改小尺寸，并且減小了干擾，如圖5所示，但有一些公司其管腳仍按6管腳排列，如圖2所示。頂面有圓圈者為第1管腳，如圖6所示。
光耦主要參數

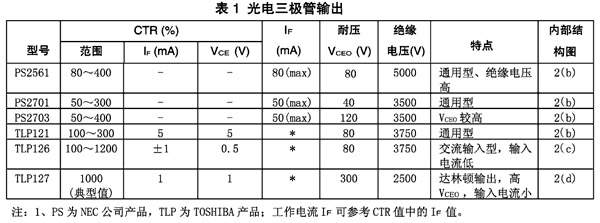

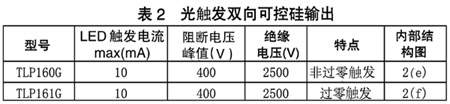

本文介紹NEC公司及TOSHIBA公司生產的一些常用的貼片式光耦及其主要參數。主要參數如表1及表2所示。
這里順便指出，當用光電耦合器作交流信號傳輸時，必須考慮它的頻率特性。采用GaAs發光二極管及硅光電三極管的光耦，其最高工作頻率約為500kHz；其響應時間小于10μs。
在使用時要注意的紅外發光二極管的反壓VR一般是很低的，有的VR僅3V。因此在使用時輸入端不能接反，防止紅外發光二極管因反壓過高而擊穿(可在1腳、3腳接一個反向二極管來保護，如圖4所示)。
光耦的簡易測量方法
光電三極管輸出的光耦是應用最廣泛的，若頂面印刷字跡或圓點看不清楚，可采用指針式三用表來測量，確認哪個管腳是1腳，并且也可簡易測出光耦的好壞。

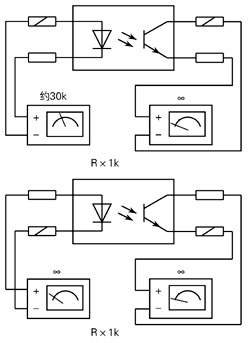

由于它是一個二極管及一個三極管c、e極組成的，所以用R×1k擋來測量是十分方便的。只要測出一個二極管：黑表筆接二極管的陽極，紅表筆接二極管的陰極，其阻值約30kΩ，則黑表筆端即1腳。如圖7所示，其它三種測量都應是R=∞(表筆不動)。若光電三極管的測量電阻不是∞，則此光耦不能用。
