【導讀】TriQuint推出新型高性能GaAs射頻驅動放大器，采用新型封裝、具備先進功能并支持50-1500 MHz帶寬。除了在蜂窩收發基站 (BTS) 應用中的卓越性能以外，它們同樣非常適用于遠程無線電頭端 (RRH) 和小蜂窩基站的射頻設計。新TQP7M9105和TQP7M9106驅動放大器現已量產并供應完整組裝的評估夾具。
技術創新的射頻解決方案領導廠商TriQuint半導體公司，推出兩款采用新封裝的1W和2W砷化鎵 (GaAs) 射頻驅動放大器--- TQP7M9105、TQP7M9106，它們?cè)贑DMA、WCDMA和LTE基站或類似應用中能夠提供一流的線性度、低功耗和先進的保護功能。這些高性能放大器具有極寬工作帶寬并且非常堅固，在操作范圍50到1500 MHz之間提供高性能。
TQP7M9105和TQP7M9106 是不斷發展壯大的TriQuint 第三代5V線性驅動放大器產品系列的最新成員。除了在蜂窩收發基站 (BTS) 應用中的卓越性能以外，它們同樣非常適用于遠程無線電頭端 (RRH) 和小蜂窩基站的射頻設計。
TQP7M9105提供1W（+30 dBm）的P1dB射頻輸出功率，增益為19.4 dB，輸出三階交調截取點（OIP3）為達到同類產品最高線性度的49 dBm，在+5 V電壓下耗電僅為220 mA。TQP7M9106提供2W（+33 dBm）的P1dB射頻輸出功率，增益為20.8 dB, 輸出三階交調截取點為大于競爭器件的50dBm，在+5 V電壓下耗電僅455 mA。這兩款器件都集成了片上電路，這使它們能夠達到工作模式為 A類但效率為 AB類的放大器的典型線性度。
另外這兩種產品還具有出色的耐電強度，能夠處理它們經常會遇到的“超出規范的”工作條件。例如，它們能夠提供射頻輸入過載保護和直流過壓保護。此外，它們的片上靜電放電 (ESD) 保護使它們能夠滿足嚴格的 1C類 HBM規范要求，這使它們能夠經受通常會在正常制造環境中遇到的大部分雜散電壓。這兩種產品采用符合RoHS標準的無鉛SOT-89 (TQP7M9105) 封裝和4x4mm QFN (TQP7M9106) 表面貼裝封裝。

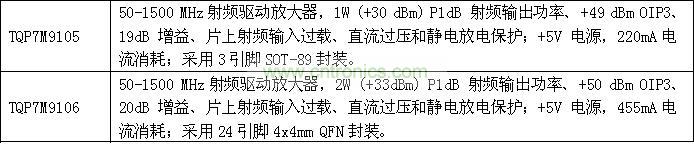

技術細節
