【導讀】在PCB設計中，Cadence軟件一大難點就是Pcb封裝的繪制，封裝是完成電路設計的重要步驟，對于初學者很容易在此處耗光整個軟件學習的積極性，但Cadence的強大不能因?yàn)橐稽c(diǎn)困難而 就此放棄，所以需要尋找一種一步到位的PCB封裝制作方式。下面就讓我們一起來學習一下PCB封裝是怎么一步到位的？
Cadence軟件一大難點就是Pcb封裝的繪制，很多次接觸此軟件都止步于此，一個完整的封裝不僅需要理解很多概念而且需要多個模塊共 同完成，盡管這個過程透著專業與規范，但是對于初學者很容易在此處耗光整個軟件學習的積極性。相比較Altium Designer就比較人性化，不僅有大量自帶封裝，而且繪制相對簡單，這也是很多人選擇AD的一個重要原因。
Mentor Graphics IPC-7351 LP Wizard（LP Wizard）一款基于IPC-7351標準的封裝制作軟件。
IPC-7351標準為電子制作、PCB設計、PCB印刷，PCB板生產、PCB設計封裝標準，覆蓋所有類型的無源及有源器件件的焊盤圖形設計，包括電阻器、電容器、MELFS、TSSOPS、QFPS、球形陣列封裝、方形扁平無引腳封裝、小外形無引線封裝等。
所以LP Wizard是當之無愧的解決Cadence封裝制作難題的首選。
封裝制作步驟（以STC90C51RC為例）：
1、選擇Calculate->SMD Calculator
2、選擇QFP類型
[page]
3、按芯片手冊數據填寫尺寸信息，點擊OK

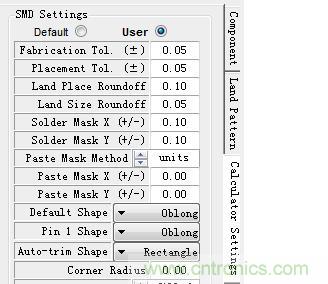

4、點擊Calculator Settings（豎排字），選User將Solder Mask X及Y改為0.1(一般阻焊層比焊盤大0.1mm)
5、點擊Wizard，CAD Tool 選擇Allegro，設定封裝存放路徑
6、Create，封裝自動完成。
LP Wizard自動打開Cadence軟件，使用Cadence自身軟件繪制封裝，所以封裝絕對可用。當然，使用此軟件制作封裝僅為了更快的進行下一步 Cadence軟件學習，降低軟件學習中止的概率，為了更好的理解封裝細節，在軟件學習后期仍然有必要對封裝制作做進一步學習。
