【導讀】本篇文章為大家講解的是三線RTD連接器電路原理分析，該TR108三線RTD連接電路有5個可選擇的溫度范圍，即通過選擇R21～R25來選擇5個不同的最小溫度特性。相信是電路設計中不可多得的精品！

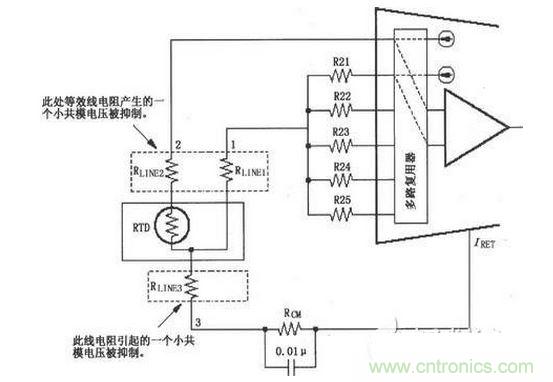

電路原理：如圖所示為XTR108三線RTD連接電路。連接RTD傳感器引線電阻可能引入誤差。采用圖中的“1”與“2”接法，假設“1”與“2”到 XTR108的引線長度一樣，則引線電阻一樣，引入的干擾大小和方向也一樣。這種干擾屬于共模電壓，共模電壓可以被XTR108的PGA抑制掉。該電路有 5個可選擇的溫度范圍，即通過選擇R21～R25來選擇5個不同的最小溫度特性。
