【導讀】對于晶振，小編曾從多方面進行過介紹，如有源晶振、陶瓷晶振、金屬晶振、晶振工作原理等。而在本文中，小編將為大家介紹晶振負載電容，并介紹其于電路中的具體作用以及工作原理，讓我們一起來了解下吧。
對于晶振，小編曾從多方面進行過介紹，如有源晶振、陶瓷晶振、金屬晶振、晶振工作原理等。而在本文中，小編將為大家介紹晶振負載電容，并介紹其于電路中的具體作用以及工作原理，讓我們一起來了解下吧。
一、什么是晶振電容?
晶振的負載電容對于的選購固然重要，在工作中市場遇到一些顧客只知道尺寸、頻率。對于精度、負載電容表示并無要求。通常這種情況下我們會推薦常用的 pf、ppm(進口晶振正品的一般為 10、20)。等到發貨的時候才問是不是他們要的 pf.
一些顧客表示并不知道 pf 是什么，晶振的負載電容是分別接在晶振的兩個腳上和對地的電容，一般在幾十 PF. 它會影響到晶振的諧振頻率和輸出幅度，一般客戶向我們詢問晶振時我們都會問他們所需晶振的負載電容是多少。
因為晶振負載電容取值直接關系到調頻的準確度。如果負載電容不夠準確，那么買來的晶體準確度就會差，關于負載電容的計算方法即從晶體兩端看進去電容的總和。
計算公式：晶振的負載電容=[(Cd*Cg)/(Cd Cg)] Cic △C 式中 Cd，Cg 為分別接在晶振的兩個腳上和對地的電容，Cic(集成電路內部電容) △C(PCB 上電容)一般為 3 至 5pf.
所以我們在采購的時候一定要找工程師詢問清楚對于 pf、ppm 的要求。不同的產品要求也是截然不同的。在使用的時候帶來的效果也是不一樣的。
二、可調片電容的工作原理
1. 可調貼片電容的含義
可調貼片電容是指容值可以調節的貼片電容，貼片電容是指封裝方式是貼片封裝的電容器，電容器是指一種容納電荷的器件，任何兩個彼此絕緣且相隔很近的導體(包括導線)之間都構成一個電容器，可調電容就是通過移動其中的一個導體(又稱動片)來調節電容器的容值。
2. 可調貼片電容的結構原理
可調貼片電容首先是一種電容器，最簡單的電容器是由兩端的極板和中間的絕緣電介質(包括空氣)構成的。通電后，極板帶電，形成電壓(電勢差)，但是由于中間的絕緣物質，所以整個電容器是不導電的。不過，這樣的情況是在沒有超過電容器的臨界電壓(擊穿電壓)的前提條件下的。我們知道，任何物質都是相對絕緣的，當物質兩端的電壓加大到一定程度后，物質是都可以導電的，我們稱這個電壓叫擊穿電壓。電容也不例外，電容被擊穿后，就不是絕緣體了。不過這樣的電壓在電路中是見不到的，所以都是在擊穿電壓以下工作的，可以被當做絕緣體看。
還有一種情況在交流電路中，因為電流的方向是隨時間成一定的函數關系變化的。而電容器充放電的過程是有時間的，這個時候，在極板間形成變化的電場，而這個電場也是隨時間變化的函數。實際上，電流是通過電場的形式在電容器間通過的。有句話叫通交流，阻直流，說的就是電容的這個性質。
三、可調貼片電容的作用
可調貼片電容是電容器的一種，我們先看下電容器的作用。
1. 旁路電容和去耦電容：旁路電容實際也是去耦合的，只是旁路電容一般是指高頻旁路，也就是給高頻的開關噪聲提高一條低阻抗泄防途徑。高頻旁路電容一般比較小，根據諧振頻率一般取 0.1μF、0.01μF 等;而去耦合電容的容量一般較大，可能是 10μF 或者更大，依據電路中分布參數、以及驅動電流的變化大小來確定。旁路是把輸入信號中的干擾作為濾除對象，而去耦是把輸出信號的干擾作為濾除對象，防止干擾信號返回電源。這應該是他們的本質區別。
2. 濾波電容：在濾波中，大電容(1000μF)濾低頻，小電容(20pF)濾高頻。曾有人形象地將濾波電容比作“水塘”。由于電容的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的加入或蒸發而引起水量的變化。它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩沖了電壓。濾波就是充電，放電的過程。

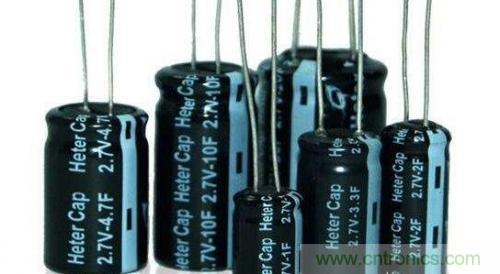

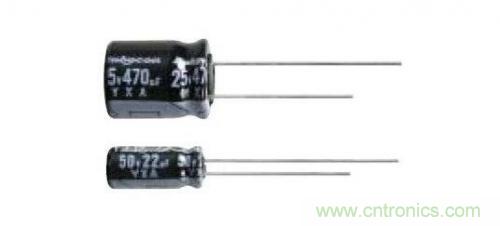

3. 儲能電容：儲能型電容器通過整流器收集電荷，并將存儲的能量通過變換器引線傳送至電源的輸出端。電壓額定值為 40～450VDC、電容值在 220～150 000μF 之間的鋁電解電容器是較為常用的。根據不同的電源要求，器件有時會采用串聯、并聯或其組合的形式，對于功率級超過 10KW 的電源，通常采用體積較大的罐形螺旋端子電容器。
