【導讀】USB Type-C，又稱USB-C或Type-C，是一種全新的通用串行總線（USB）硬件接口形式（USB接口還有Type-A和Type-B），它伴隨最新的USB 3.1標準橫空出世。由USB開發者論壇（USB-IF）于2014年8月份發布。
1.USB Type-C 和 PD 很復雜
使用可插入電源或設備的通用聯接器時，協商哪個設備為哪個設備供電似乎使產品設計人員和消費者生畏。但是，產品的復雜性可以根據產品設計者的需要而有所不同。對于僅支持Type-C 的設備，一個集成電路(IC)即可用于執行此協商和聯接。對于更為復雜的特性，可以實施供電協議（PD）。要實現 USB-C PD 合規性，必須遵循一系列嚴格的準則。產品認證之前必須接受 USB-IF 監管委員會的審核。使用認證IC供應商的固件可簡化方案設計。
2.USB Type-C 和 PD 很貴
為了檢測、連接和協商通信，從 USB 2.0 轉向USB-C 好像比較昂貴。對于基本 USB-C 功能，可以使用狀態機控制器。市場的這種控制器價格不到 20 美分。這會最大程度減小成本、功耗和 PCB 空間。另外，隨著 USB-C 的廣泛采用，控制器IC的價格也在下降，且它們變得越來越高能效。隨著 USB-C 的普及，實施的價格在下降。在系統中包含USB-C插座和控制器的費用不到20美分。
3.所有 Type-C 端口的功能都相同
盡管是通用的聯接器，但 USB-C 端口的實際特性卻可能存在很大差異。旅行適配器的端口僅對設備充電，可穿戴設備端口通常僅接受充電。筆記本電腦等雙角色設備的端口既可充電也可接受充電。標準 Type-C 端口的功率等級限值為 15W。而如果實施了 PD 協議，則可以高達 100W。此外，某些端口的數據通信可高達 USB Super Speed Gen 2 10Gbps 的速度。其他特性還可能包括顯示端口或支持Thunderbolt。
4.所有 Type-C 電纜都是相同的
雖然所有 USB-C 電纜具有相同的針腳排列并且可以插入任何 USB-C 端口，但并不一定意味著它們的電氣特性和特征都相同。標準電纜的額定電流3A，長度不到 4 米。短于 2 米或需要支持3-5A的電纜需要一個電子標記IC，即 e-marker。電纜還可能具有“全功能”，例如，支持達4K高清視頻。如上所述，全功能電纜實際上可能具有更多電線，可以實現附加帶寬。Type-C 規格使得設計人員能夠僅使用其端口所需的特性，從而降低復雜度和成本。隨著市場的成熟，越來越多的方案已針對給定的市場需求進行了優化。
5.USB Type-C是需要購買的另一種電纜
雖然 USB-C 電纜比較獨特，但USB-C 外形的采用率高，USB-C 電纜也越來越常見。其趨勢在于，這種電纜最終將成為消費者唯一需要的電纜。如果可以使用同樣的電纜從任何充電器對 PC 進行充電，對電話和任何穿戴設備進行充電，消費者所需的電纜數量最終將減少。
6.Type-C 電纜只是不同于Type-A和Type-B的一種接口
使用 PD 的 Type-C 在電源和數據速率方面遠遠優于Type-A和Type-B。雖然Type-A和Type-B BC 1.2 的功率能力已發展到最高 7.5W，但 USB-C PD 可將功率協商至最高 100W。USB SS Gen 1 的最大數據速率為 5Gbps，而 Gen 2 最大速率達 10Gbps。最近的更新還支持同時使用 Tx 和 Rx 線路，進一步將有效數據速率提高一倍。
7.Type-C 電纜僅用于數據和為小型電子產品充電
USB-C 當然是通用型的，不但可以為電話和小型穿戴設備供電，而且可以為 PC、家用電器，甚至功率額定值在 100W 以內的工業設備供電。
8.我仍然需要 3.5mm 插孔來聽音樂
這不是問題。USB-C 支持基于聯接器獲取音頻。USB-C 電纜具有專用 D+/D- 引腳來支持音頻信號。SBU 引腳還可用于麥克風和接地信號。某些耳機制造商正在研發使用 USB-C 聯接器的耳機，很多制造商則在研發轉換適配器(dongle)。加密狗(dongle)是小型適配器，一端為 3.5mm 插孔，另一端為 USB-C，支持消費者繼續用自已喜歡的3.5mm 耳機。雖然由于安裝了dongle可能使聲音質量下降，但許多消費者選擇了這種便宜的選擇，而不是立即更換耳機。
9.USB-C 不再支持模擬音頻
很多人認為如果通過 USB-C傳輸，所有音頻必須是數字的。實際并非如此。很多電子平臺設計人員都會繼續使用模擬音頻，USB 規范中有一個條款規定，如果系統使用模擬音頻，則必須也支持數字音頻。
10.我不能同時充電和聽音樂
雖然 USB-C 功能非常多樣，可以充電、傳輸數據、聽音頻，但某些人仍然覺得不好用，因為其設備只有一個端口。最初的假設是 USB-C 端口一次只能支持一個功能。然而，USB-C 規范規定，允許同時在同一個端口上完成多種功能。USB-C 規范為此規定了允許配件支持。消費者可以購買帶 USB-C 輸入和多個輸出的dongle來實現同時充電、傳輸數據和聽音頻。
11.基于 USB 端口的視頻質量太差
實際并非如此。USB-C 特性當然優于USB 2.0特性。USB-C 規范含“交替模式”。這些功能擴展支持非標準的 USB 協議，如顯示端口和 Thunderbolt經由 USB-C 聯接器傳輸。USB-C 基于超級速度引腳支持達 4K 高清視頻。USB-C 聯接器真正將領先行業的電力、數據、視頻和音頻協議組合在了一個時髦、靈活的外形中。

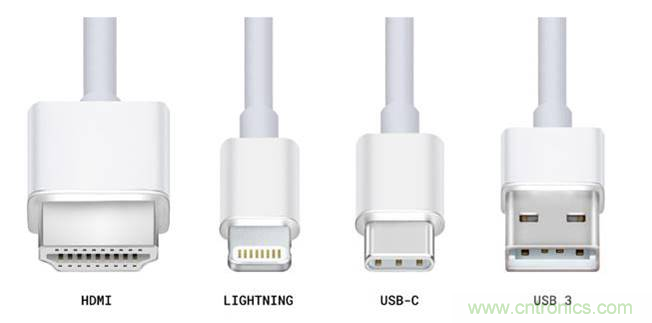

圖1：USB-C的外形比HDMI和USB 3小得多。 雖然尺寸與Lighting相當，但USB-C將是通用的，連接器兩端相同。
雖然尺寸與Lighting相當，但USB-C將是通用的，連接器兩端相同。

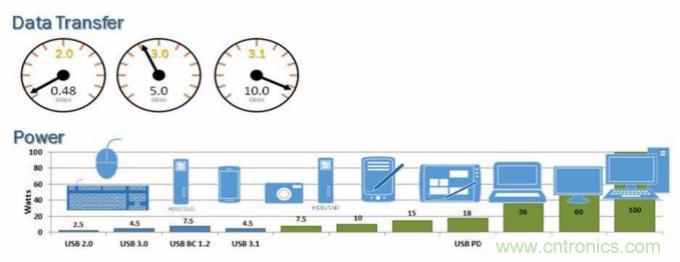

圖2：USB-C支持達10Gbps的數據速率。 USB-C PD支持高達100W充電功率，遠超舊標準。
