【導讀】隨著時間的推移，陶瓷電容會因結構的變化而失去一部分容值。這種損耗是無法避免的，但可以測量并確定。原廠通常會使用十倍時作為這一損失的計量單位。
LED應用需要直流電才能運行。然后，本文將介紹一些當前的AC到DC線路驅動器問題，以及制造商如何解決該問題以便為L(zhǎng)ED提供DC電源。
背景
操作LED系統的最簡單方法是擁有隨時可用的DC電源，例如可用來驅動電流的電池。使用電池作為直流電源的優點是可以設計相對簡單的電路，該電路可以根據所使用的LED的特定電壓在相對安全的電壓下進行操作。今天部署的許多分立照明類LED的標稱電壓約為3 VDC，可以串聯，并聯或串并聯組合布置，以實現所需的光并與直流電源緊密匹配。盡管直流電是為L(zhǎng)ED供電的一種好方法，但很少有直流配電系統可用于一般照明照明。
相反，AC通常在家庭，工業，辦公室和建筑物中無處不在-通常將其放置在經常部署LED照明系統的地方。AC系統固有地需要比DC更復雜的電路設計，因?yàn)楸仨氝M(jìn)行AC到DC的轉換。交流到直流線路驅動器的這種轉換是LED照明行業目前面臨的普遍挑戰，因?yàn)樗〈税谉霟簦瑹晒鉄艉望u素?zé)舻绕渌夹g(shù)，正在努力在幾乎所有應用中實現LED。
怎么做的？
當前，許多電子和LED公司正在努力應對挑戰，以提供支持LED照明應用中的交流電到直流電的直接轉換的LED相關產品。首批將產品推向市場的公司之一是首爾半導體及其Acrich產品線。目前發貨的Acrich2是完全集成的模塊，與用于功率調節的IC結合在一起，專為交流驅動應用而設計，不需要傳統的開關模式轉換器，因?yàn)樗梢酝ㄟ^(guò)兩根線直接連接到交流電源。它采用了抽頭式線性拓?fù)洹＿@些LED模塊還具有高功率因數，可以在許多照明應用中提供最佳的節能效果。首爾半導體公司宣布了Acrich3，
LED應用需要直流電才能運行。然后，本文將介紹一些當前的AC到DC線路驅動器問題，以及制造商如何解決該問題以便為L(zhǎng)ED提供DC電源。
設計工程師應注意應用中可以容許多少LED電流紋波。閃爍是客戶注意到的有關AC-to-DC Direct Line解決方案的常見問題。閃爍是交流線路信號頻率的結果，如前所述，該頻率為50-60Hz，具體視國家/地區而定。在“抽頭線性”解決方案中發現的100％電流紋波會引起頻閃（閃爍）效應，這不僅會引起生理問題，而且在旋轉機械的工作環境中也很危險。美國能源部已經發布了《固態照明技術簡介》：“閃爍”，并指出“ LED閃爍特性主要取決于LED驅動器。”
創新的前進之路
德州儀器（TI）是致力于交流到直流線路驅動器問題的一家公司。德州儀器（TI）擁有屢獲殊榮的LED驅動器和解決方案的完整產品組合，這些照明驅動器和解決方案使照明開發商能夠靈活地優化其設計，以應對這一動態市場的嚴峻挑戰。最近，德州儀器（TI）推出了兩款產品，以提供一種更好，更輕松的方法來啟用和轉換用于LED照明系統的AC-to-DC。德州儀器（TI）交流解決方案與當今所有已知競爭對手相比的明顯優勢是，它可以實現低LED電流紋波，從而消除了閃爍問題。
陶瓷電容真的會老化？什么是十倍時？
隨著時間的推移，陶瓷電容會因結構的變化而失去一部分容值。這種損耗是無法避免的，但可以測量并確定。原廠通常會使用十倍時作為這一損失的計量單位。

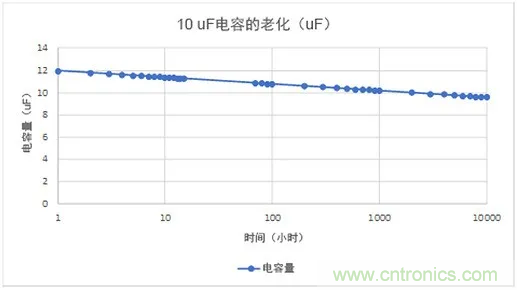

舉例而言，我們來檢查一下KEMET料號為C1210C106K4RACTU的物料。這是具有X7R溫度系數的10uF物料。KEMET將此物料的損失指定在回流焊接后特定時窗中的設計公差范圍內，并使用十倍時來衡量此過程。在這種情況下，“十倍時”指的是比上一次測量時間長十倍的時間，即時間的對數尺度，而非線性尺度。為了更直觀地說明，請查看以下由KEMET提供的簡單圖表。
電容老化電容老化
如圖所示，在最后一次熱循環后，電容每十倍時損失約5%的總電容值。在回流制程后一個小時，它的讀數約為12uF。十個小時或十倍時后，它的電容將下降5%。一百個小時或二十倍時后，它又會下降5%。一千個小時或三十倍時后，它又會再下降5%，這符合其預期的設計公差。
每十倍時下降5%的現象將在電容的生命周期內無限期持續，直到它經受另一次超過130°C的熱應力事件。這會將電容重置為12uF，并啟動十倍計時器，從而實現物料的“去老化”。
(來源：得捷電子DigiKey)
