【導讀】雙脈沖測試（DPT）是一種被廣泛接受的評估功率器件動態特性的方法。以IGBT在兩電平橋式電路中應用為例，如下圖，通過調節直流母線電壓和第一個脈沖持續時間，可以在第一個脈沖結束和第二個脈沖開始時捕捉到被測器件在任何所需的電壓和電流條件下的開關瞬態行為。
雙脈沖測試（DPT）是一種被廣泛接受的評估功率器件動態特性的方法。以IGBT在兩電平橋式電路中應用為例，如下圖，通過調節直流母線電壓和第一個脈沖持續時間，可以在第一個脈沖結束和第二個脈沖開始時捕捉到被測器件在任何所需的電壓和電流條件下的開關瞬態行為。
圖1 兩電平典型DPT電路

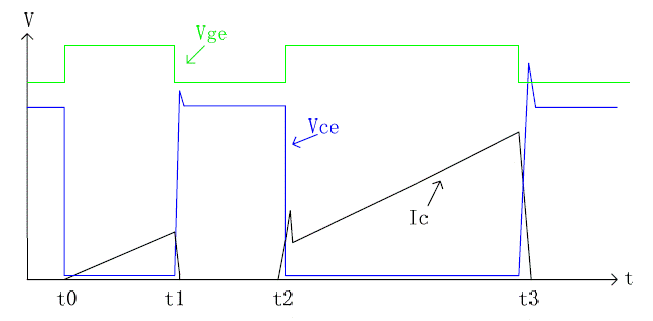

圖2 DPT典型測試波形
雙脈沖測試是電力變壓器和互感器的一種常見測試方法，其主要目的是評估設備的性能和準確性，確保其符合設計要求和運行標準。具體而言，雙脈沖測試的主要目的包括：
1. 評估絕緣性能： 通過雙脈沖測試可以評估電力變壓器和互感器的絕緣系統的性能，包括繞組之間、繞組與地之間以及繞組與鐵芯之間的絕緣能力。這有助于確保設備在額定電壓下的絕緣系統能夠可靠運行，減少絕緣故障的可能性。
2. 檢測泄漏電感： 雙脈沖測試可以用于檢測電力變壓器和互感器的泄漏電感，即通過測量?jī)蓚€(gè)脈沖之間的反應來評估設備內部的電感特性。這有助于驗證設備設計的準確性，并確保其在實際運行中產生預期的電磁特性。
3. 驗證設備參數： 雙脈沖測試可以用于驗證電力變壓器和互感器的參數，例如電感、電容和耦合系數等。這有助于確認設備的設計是否符合規格要求，并對其性能進行定量評估。
4. 故障診斷： 雙脈沖測試還可以用于故障診斷，通過比較實際響應與理論模型的差異來發現可能存在的故障或設計缺陷，為維護和修復提供重要參考。
雙脈沖測試是一種重要的電力變壓器和互感器測試方法，其目的在于評估設備的絕緣性能、內部參數和電磁特性，從而確保設備的可靠性、安全性和性能符合設計和運行要求。
雙脈沖測試方法有哪些
雙脈沖測試是用于評估電力變壓器和互感器性能的一種常見方法，它包括多種具體的測試方法和步驟。以下是幾種常見的雙脈沖測試方法：
1. 泄露感應電壓測試： 這是雙脈沖測試的一種基本方法，通過在繞組上施加短脈沖電壓并測量感應的泄露電壓來評估設備的泄露電感。測試過程中一般使用一個脈沖作為激勵，另一個脈沖用于檢測感應電壓。
2. 反激脈沖測試： 反激脈沖測試通過在一個繞組中施加一個脈沖電壓脈沖并觀察另一個繞組中感應出的電壓來評估互感器的性能。這種測試方法可以用于評估互感器的耦合系數和泄露電感。
3. 差動脈沖測試： 差動脈沖測試通過在兩個相對的繞組之間施加脈沖電壓并比較它們的響應來檢測短路或開路故障。這種方法可用于評估繞組之間的絕緣性能，并進行故障定位。
4. 剩磁脈沖測試： 剩磁脈沖測試是通過在變壓器或互感器的一個繞組中施加一個脈沖激勵，并觀測另一個繞組中感應出的泄露電壓來評估設備的剩磁特性。
5. 頻率響應測試： 這種測試通過施加不同頻率的脈沖激勵并觀察設備的響應，來評估其在不同頻率下的傳輸特性和頻率響應。
以上這些方法都是雙脈沖測試的常見方法，通過這些測試方法可以全面評估電力變壓器和互感器的性能，驗證其設計規格，并進行故障診斷和維護。值得注意的是，具體的測試方法和步驟會根據測試對象、測試要求和設備類型進行調整和優化。
免責聲明：本文為轉載文章，轉載此文目的在于傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯系小編進行處理。
