【導讀】眾多終端產品制造商紛紛選擇采用SiC技術替代硅基工藝，來開發基于雙極結型晶體管（BJT）、結柵場效應晶體管（JFET）、金屬氧化物半導體場效應晶體管（MOSFET）和絕緣柵雙極晶體管（IGBT）的電源產品。然而，Qorvo研發的SiC“共源共柵結構”FET器件（如圖2所示）使這項技術更進一步。這些器件基于獨特的“共源共柵結構”電路配置，將一個常開型SiC JFET器件與一個硅基MOSFET共同封裝，形成一個集成的常關型SiC FET器件。在接下來的段落中，我們將詳細闡述 Qorvo 研發的 SiC FET（共源共柵結構FET）相較于同類SiC MOSFET的顯著優勢。
在之前一篇題為《功率電子器件從硅（Si）到碳化硅（SiC）的過渡》的博文中，我們探討了碳化硅（SiC）如何成為功率電子市場一項“顛覆行業生態”的技術。如圖1所示，與硅（Si）材料相比，SiC具有諸多技術優勢，因此我們不難理解為何它已成為電動汽車（EV）、數據中心和太陽能/可再生能源等許多應用領域中備受青睞的首選技術。

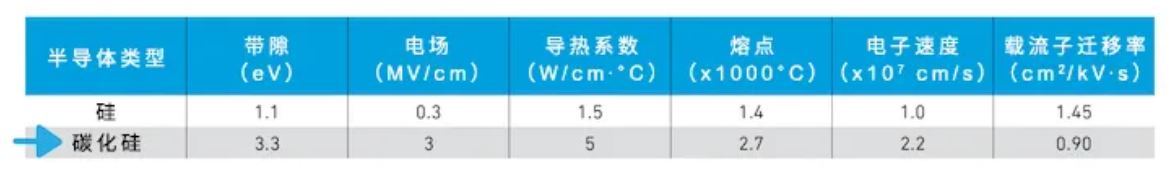

圖1.硅與碳化硅的對比
眾多終端產品制造商紛紛選擇采用SiC技術替代硅基工藝，來開發基于雙極結型晶體管（BJT）、結柵場效應晶體管（JFET）、金屬氧化物半導體場效應晶體管（MOSFET）和絕緣柵雙極晶體管（IGBT）的電源產品。然而，Qorvo研發的SiC“共源共柵結構”FET器件（如圖2所示）使這項技術更進一步。這些器件基于獨特的“共源共柵結構”電路配置，將一個常開型SiC JFET器件與一個硅基MOSFET共同封裝，形成一個集成的常關型SiC FET器件。在接下來的段落中，我們將詳細闡述 Qorvo 研發的 SiC FET（共源共柵結構FET）相較于同類SiC MOSFET的顯著優勢。

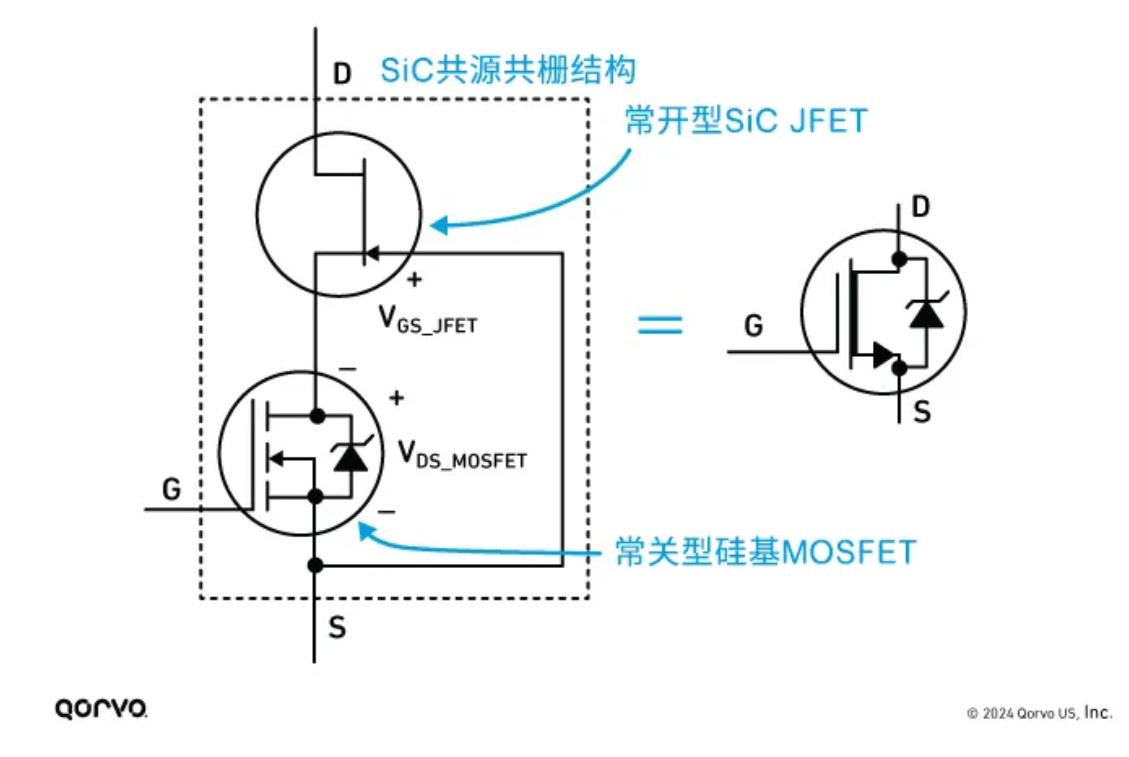

圖2.Qorvo SiC FET（“共源共柵結構”FET）器件結構框圖
SiC MOSFET或SiC FET與硅基器件相比擁有幾個顯著優勢。首先，SiC作為一種寬帶隙材料，具有更高的擊穿電壓，因而可以使用更薄的器件來支持更高的電壓。除此之外，SiC相較于硅基器件還有以下優勢：
對于給定的電壓和電阻等級，SiC可以實現更高的工作頻率，因此可以減少無源器件的體積，從而減小整個系統的尺寸及成本 對于更高的電壓等級（1200V或更高），SiC能夠以較低的功率損耗實現高頻開關；而在如此電壓等級下仍能勝任的硅基器件實際上幾乎不存在 在任何給定的封裝中，SiC相對硅基產品具有更低的導通電阻和開關損耗 在與硅器件相同的設計中，SiC能夠讓客戶獲得更高的效率、更出色的散熱性能，和更高的系統額定功率
這些優勢同樣體現在Qorvo SiC FET的性能上。作為一種更新且功能更強大的器件，Qorvo SiC FET針對多種功率應用進行了優化，并帶來了以下額外收益：
Qorvo SiC FET的架構采用標準硅柵極驅動器，這使得從硅到SiC的過渡更加順暢，同時也為設計師提供了更大靈活性 在給定封裝中，具有行業最低的漏-源導通電阻 RDS(ON)，可最大程度提升系統效率 更低的電容允許更快的開關速度，進而實現更高的工作頻率；這進一步減小了電感器和電容器等大體積無源元件的尺寸 與硅基IGBT相比，SiC FET在更高電壓等級（1200V或更高）能夠實現更高的工作頻率。硅基IGBT雖然傳統上服務于這一細分市場，但通常速度較慢，僅在較低頻率下使用，因此開關損耗較高 Qorvo SiC FET器件能在給定RDS(ON)的條件下獲得更小的裸片尺寸，并減輕SiC MOSFET產品常見的柵極氧化物可靠性問題
讓我們花一些時間更深入地了解SiC MOSFET與Qorvo SiC FET兩種功率技術間的差異。從下面的圖3中，我們會發現SiC MOSFET技術不同于Qorvo的集成SiC FET——這是精心設計的結果。Qorvo利用SiC JFET消除了SiC MOSFET的柵極氧化層，進而消除了溝道電阻，讓裸片尺寸更為緊湊。
Qorvo SiC JFET較小的裸片尺寸成為其差異化優勢的一個關鍵所在，并通過圖4所示的‘RDS(ON) x A’(RdsA)品質因數（FOM）得到最佳體現。這意味著對于給定的芯片尺寸，Qorvo SiC FET提供了更低的導通電阻額定值；換言之，在相同的RDS(ON)條件下，Qorvo SiC FET所需的SiC裸片尺寸更小。Qorvo憑借在RdsA FOM方面的卓越表現樹立了行業領先地位；其所提供的超低額定電阻產品能適用TOLL和D2PAK等相對較小的行業標準封裝，讓這一點得以充分展現。

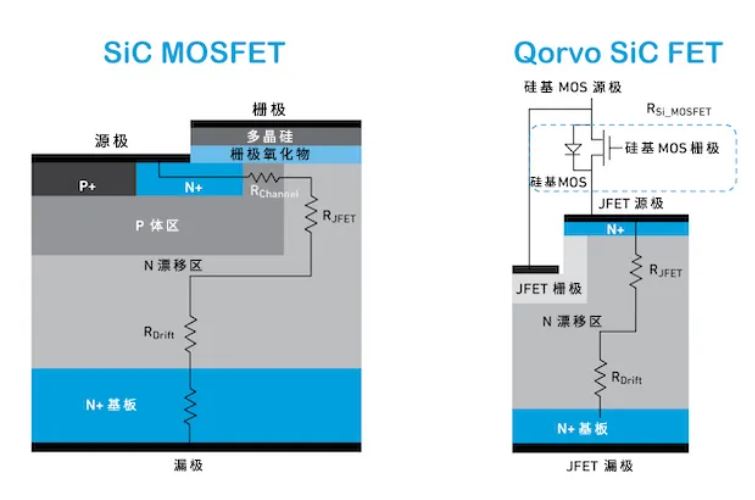

圖3.SiC MOSFET與Qorvo SiC FET的比較
Qorvo的SiC FET與SiC MOSFET相比具有更低的輸出電容Coss。輸出電容較低的器件在低負載電流下開關速度更快，電容充電延遲時間更短。這意味著，由于減少了對電感器和電容器等較大體積無源元件的需求，使得終端設備能夠實現更小的體積、更輕的重量、更低的成本，并獲得更高的功率密度。

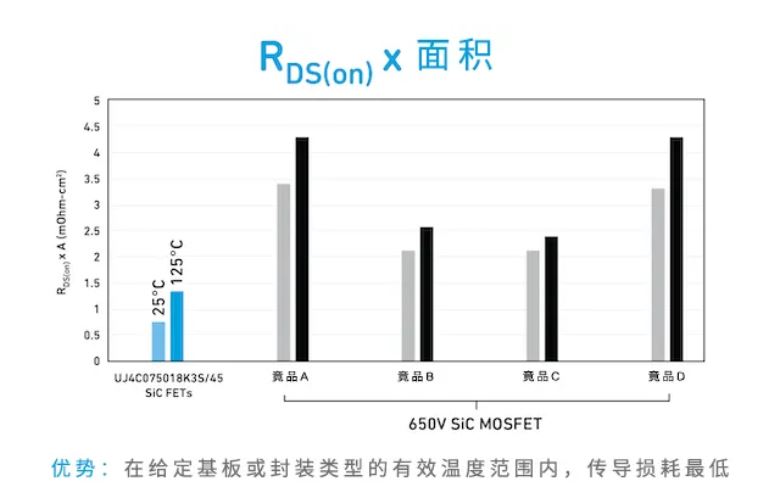

圖4.Qorvo SiC FET與SiC MOSFET競品對比
SiC MOSFET還面臨以下技術挑戰：
SiC MOS溝道電阻高，導致電子遷移率較低 在柵極偏壓較高的情況下，Vth可能發生漂移；這限制了柵極到源極的電壓驅動范圍 體二極管具有較高的拐點電壓，因此需要同步整流
然而，采用Qorvo SiC FET后，上述缺陷得以根本解決，原因如下：
SiC JFET 結構的器件上摒棄了MOS（金屬氧化物）結構，因此器件更加可靠 相同芯片面積下，漏極至源極電阻更低 電容更低，相當于更快的開關轉換和更高的頻率
盡管市場上可供選擇的SiC功率半導體種類繁多，但在某些特定應用中，一些器件的表現確實比其它器件更為出色。Qorvo的集成SiC“共源共柵結構”FET技術便是其中的佼佼者；其憑借低RDS(ON)、低輸出電容，和高可靠性等獨特優勢提供了卓越性能。這些品質因數推動Qorvo的SiC FET技術在其它技術無法企及的領域大放異彩。此外，SiC FET的附加性能使其在AC/DC電源單元、DC/DC儲能和可再生能源應用，以及電動汽車快速充電器中實現更高的效率。
