一、 核心作用與工作原理
同步升壓轉換器（Synchronous Boost Converter）的核心作用是將較低的輸入直流電壓（如單節鋰電池的3.0V-4.2V）升高到穩定的、更高的輸出電壓（如5V, 12V 甚至更高），為系統負載供電。相比傳統的異步升壓（使用外部肖特基二極管），同步升壓采用兩個功率MOSFET（高邊開關和低邊同步整流管）替代二極管進行整流。其核心優勢在于：
1. 顯著提高效率： 同步整流MOSFET的導通電阻（Rds(on)）遠低于肖特基二極管的正向導通壓降（Vf），尤其在輸出大電流時，能大幅降低導通損耗，效率提升可達5%-15%。
2. 降低熱損耗： 效率的提升直接意味著更低的功率耗散和芯片溫升，有利于設備散熱設計和提升可靠性。
3. 支持更大輸出電流： 更低的導通損耗使其能夠在相同封裝和熱約束下提供更大的輸出功率。
這三款芯片均采用電流模式控制架構，具備快速的瞬態響應能力，能有效應對負載突變。
二、 三款芯片核心參數對比與區別一覽

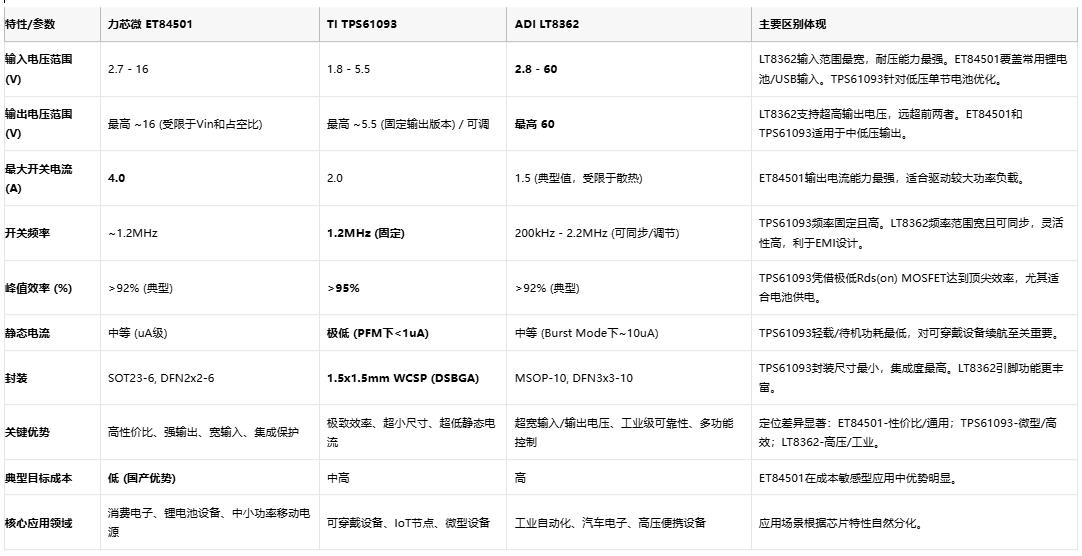

下表清晰呈現了力芯微ET84501、TI TPS61093和ADI LT8362在關鍵規格參數上的主要區別：
三、 各自優勢與典型應用場景深度分析
1.力芯微 ET84501：國產高性價比動力之選
①核心優勢聚焦：
●強勁輸出動力： 高達4A的開關電流是其核心競爭力，使其能夠輕松驅動TWS耳機充電倉電機、便攜音箱、快充移動電源等需要較大電流的后級設備。
●寬泛輸入兼容： 2.7V至16V的輸入范圍無縫兼容單節/雙節鋰電池、5V USB適配器輸入以及多種直流電源，極大提升了設計的靈活性和平臺化潛力。
●高集成度降低成本： 內部集成主開關管、同步整流管以及環路補償網絡，外部僅需少量電感、電容和反饋電阻，顯著降低BOM成本和PCB面積占用（SOT23-6封裝）。
●完善保護機制： 內置輸入欠壓鎖定(UVLO)、輸出過壓保護(OVP)、過溫關斷(OTP)及逐周期電流限制，為系統和電池提供可靠保障。
②管腳定義
③典型應用場景：
●TWS藍牙耳機充電倉
●基于單節/雙節鋰電池的便攜設備（如POS機、便攜打印機、記錄儀）
●中小功率（10W-15W級別）快充移動電源/充電寶
●便攜式醫療設備（如電子體溫計、血氧儀）
●需要寬輸入電壓范圍的通用升壓電源模塊

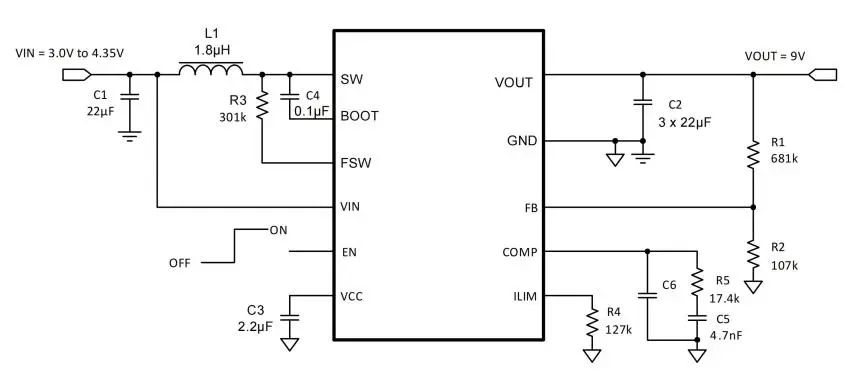

典型應用
2. TI TPS61093：極致效率與微型化的典范
①核心優勢聚焦：
●巔峰級轉換效率： 采用超低Rds(on)的先進MOSFET工藝（上管19mΩ，下管14mΩ），結合優化的自適應導通時間谷值電流控制技術，使其峰值效率輕松突破95%，在常用負載區間也能維持極高效率，最大化電池續航時間。
●業界領先的微型化： 提供1.5mm x 1.5mm WCSP (DSBGA) 超小型封裝，配合1.2MHz的高開關頻率，允許使用極其微小的電感和電容（0402或更小），滿足智能手表、耳機等對空間極其苛刻的應用需求。
●超低輕載功耗： 創新的脈沖頻率調制(PFM)模式在輕載和待機狀態下能自動切換，將靜態電流降至1微安以下，維持高達70%以上的輕載效率，徹底解決可穿戴設備“待機耗電快”的痛點。
●高精度輸出電壓： ±1%的反饋電壓精度，為系統內的微處理器(MCU)、傳感器、存儲器等精密器件提供穩定、干凈的電源。
②典型應用場景：
●智能手表、智能手環
●真無線立體聲(TWS)藍牙耳機（尤其強調超小體積的設計）
●便攜式醫療貼片、連續血糖監測(CGM)等傳感器
●物聯網(IoT)無線傳感器節點、低功耗藍牙(BLE)模組
●任何對空間和電池續航有極致要求的微型電子設備
3. ADI LT8362：高壓與高可靠性的工業級守護者
①核心優勢聚焦：
●超寬輸入/輸出電壓范圍： 高達60V的輸入耐壓和輸出能力是其最顯著的標簽，遠超消費級升壓芯片，可直接應對工業24V總線、汽車12V/24V系統（滿足拋負載要求）以及多節電池串聯（如12V鉛酸、24V LiFePO4）的應用場景。
●強大的工業級耐受性： 設計滿足嚴苛的工業環境要求，具備優秀的抗浪涌、抗瞬態干擾能力。
●靈活的控制與優化： SYNC/MODE引腳提供雙重功能：支持外部時鐘同步（200kHz至2.2MHz）以優化系統EMI性能或避開敏感頻段；支持在Burst Mode?（突發模式，最優輕載效率）和脈沖跳躍模式（較低噪聲）間切換，平衡噪聲與效率。
●豐富的保護與診斷功能： 除了基本的UVLO、OVP、OCP、OTP外，還提供獨特的輸入電流監視(IMON)引腳（用于監測輸入電流），RUN引腳（精確控制使能），使其在復雜的工業控制和汽車電子系統中更易于實現系統級監控和管理。
②典型應用場景：
●工業傳感器、變送器（4-20mA電流環路供電）
●汽車電子輔助電源（信息娛樂系統、儀表盤、LED照明驅動）
●便攜式測試測量儀器、數據采集設備
●多節電池（如3-6節LiFePO4）供電系統的升壓轉換
●需要高壓、高可靠性的偏置電源或LED驅動
結語：精準匹配需求，方能彰顯價值
力芯微ET84501、TI TPS61093和ADI LT8362這三款同步升壓轉換器，絕非簡單的同質化競爭，而是在各自專注的領域內做到了極致：
●擁抱國產化與高性價比： 當您的項目預算敏感，需要寬輸入電壓適應性和較強的輸出能力（如驅動電機、中等功率負載），且應用環境相對溫和（消費電子、通用便攜設備），力芯微ET84501憑借其出色的綜合性能和極具競爭力的成本，是當之無愧的首選。
●追求極致效率與空間壓縮： 如果設計目標是超小型可穿戴設備、IoT傳感器或任何對毫瓦級功耗和立方毫米級空間斤斤計較的應用，TI TPS61093所代表的巔峰效率和微型化技術，是確保產品具有市場競爭力的“殺手锏”，其超低待機功耗更是長續航設備的核心保障。
●征服高壓與嚴苛環境： 面對工業自動化、汽車電子或需要從高壓總線取電、生成高壓輸出的挑戰，ADI LT8362展現出的超寬電壓范圍、工業級魯棒性和豐富控制功能，是工程師應對復雜、惡劣環境，構建高可靠性電源系統的堅實后盾。
選型的精髓在于需求的精準識別： 明確終端產品的核心訴求——是成本優先？是空間與續航至上？還是高壓與可靠性第一？深入理解這三款芯片的差異化優勢（強電流、高效率、寬電壓）及其對應的典型應用場景，就能避免“殺雞用牛刀”或“小馬拉大車”的誤區，從而選出最匹配的“能量引擎”，打造出高效、穩定且具有成本競爭力的電源解決方案。這三款產品的持續演進，也正不斷推動著電子設備向更小、更強、更可靠的方向邁進。
