【導讀】村田制作所實現了0603尺寸世界最高電感值270nH的片狀電感器的商品化。最適用于智能手機和手機等小型便攜式設備中的高頻電路。在超小型0603尺寸 (0.6×0.3×0.3mm) 的薄膜型高頻片狀電感器中，在原來對應0.6nH～120nH的產品以外加上了擴大電感值對應150nH～270nH的產品陣容。并且自8月起開始量產。
伴隨著智能手機等小型便攜式設備的多頻段、多功能、高功能化，安裝在電子設備中的元件的數量正在不斷增加，另一方面，隨著便攜式設備的更小型化，對于片狀電感的小型、薄型化的要求也逐漸增多。受此影響，實現元件的小型化和兼顧大電感值成為了最新的課題。
為了應對這些需求，村田制作應用獨創的最新微細加工技術，重新研究并設計了電感器的內部結構，制成最適合內部使用的線圈，開發出能夠獲得世界最高級的Q値并實現了在超小型0603尺寸的世界最高的電感值。將至今為止0603尺寸的高頻片狀電感器的電感值由0.6nH～120nH擴大到150nH～270nH，對提升電路設計的自由度作出了貢獻。并且，達到了電感值的允許偏差值為±5%，本產品不使用歐盟RoHS指令所規定的有害物質。
產品特點
超小型、薄型0603尺寸 (0.6×0.3×0.3mm)
實現0603尺寸的世界最高電感值和達到高頻領域的高Q值
電感值: 150nH～270nH
電感偏差: ±5%
用途
手機中的高頻模塊 (PA/ANT/VCO/SAW 等)
數字電視的調諧器
各種高頻電路
系列產品型號
LQP03TNR15J02
LQP03TNR18J02
LQP03TNR22J02
LQP03TNR27J02
樣品價格：4日元/個
[member]
[page]

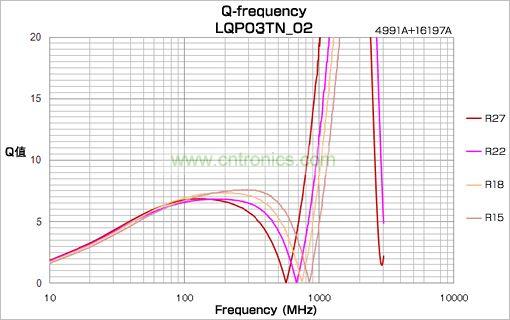

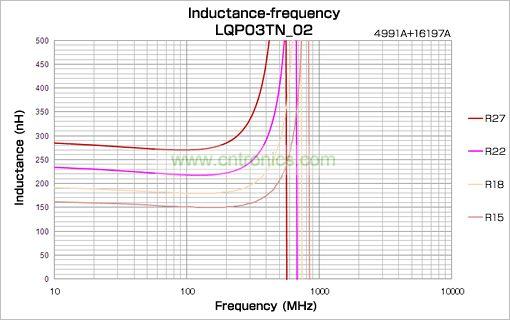

特性圖

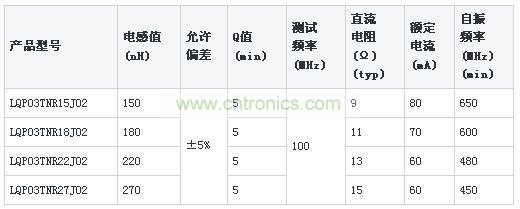

電氣特性
外形尺寸
