【導讀】電容器的種類很多，性能指標各異，合理選用電容器對于產品設計十分重要。本文介紹了電容器質量、容積和極性判定以及電容器的選擇。
用普通的指針式萬用表就能判斷電容器的質量、電解電容器的極性，并能定性比較電容器容量的大小。

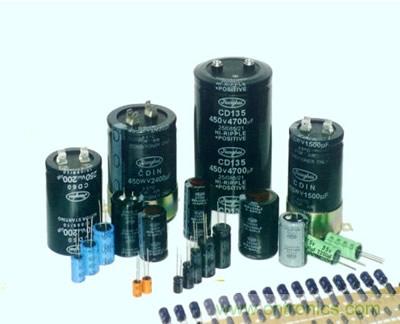

圖1：電容器
（1）質量判定。用萬用表R×1k檔，將表筆接觸電容器（1μF以上的容量）的兩引腳，接通瞬間，表頭指針應向順時針方向偏轉，然后逐漸逆時針回復，如果不能復原，則穩定后的讀數就是電容器的漏電電阻，阻值越大表示電容器的絕緣性能越好；若在上述的檢測過程中，表頭指針無擺動，說明電容器開路；若表頭指針向右擺動的角度大且不回復，說明電容器已擊穿或嚴重漏電，若表頭指針保持在0Ω附近，說明該電容器內部短路。
對于電容量小于1μF的電容器，由于電容充放電現象不明顯，檢測時表頭指針偏轉幅度很小或根本無法看清，但并不說明電容器質量有問題。
（2）容量判定。檢測過程同上，表頭指針向右擺動的角度越大，說明電容器的容量愈大，反之則說明容量愈小。
（3）極性判定。根據電解電容器正接時漏電流小、漏電阻大，反接時漏電流大、漏電阻小的特點可判斷其極性。將萬用表打在Ω檔的R×1k檔，先測一下電解電容器的漏電阻值，而后將兩表筆對調一下，再測一次漏電阻值。兩次測試中，漏電阻值小的一次，黑表筆接的是電解電容器的負極，紅表筆接的是電解電容器的正極。
（4）可變電容器碰片檢測。用萬用表的R×1k檔，將兩表筆固定接在可變電容器的 定、動片端子上，慢慢轉動可變電容器的轉軸，如表頭指針發生擺動說明有碰片，否則說明是正常的。使用時，動片應接地，防止調整時人體靜電通過轉軸引入噪聲。
電容器的選用
電容器的種類很多，性能指標各異，合理選用電容器對于產品設計十分重要。
一般應從以下幾方面進行考慮：
（1）額定電壓。所選電容器的額定電壓一般是在線電容工作電壓的1.5 ~ 2倍。不論選用何種電容器，都不得使其額定電壓低于電路的實際工作電壓，否則電容器將會被擊穿；也不要使用其額定電壓太高，否則不僅提高了成本，而且電容器的體積必然增大。但選用電解電容器（特別是液體電介質電容器）應特別注意，一是由于電解電容器自身結構的特點，應使線路的實際電壓相當于所選額定電壓的50% ~ 70%，以便充分發揮解電容器的作用。如果實際工作電壓相當于所選額定電壓的一半，反而容易使電解電容器的損耗增大；二是在選用電解電容器時，還應注意電容器的存放時間（存放時間一般不超過一年）。長期存放的電容器可能會因電解液干涸而老化。
（2）標稱容量和精度。大多數情況下，對電容器的容量要求并不嚴格，容量相差一些是無關緊要的。但在振蕩回路、濾波、延時電路及音調電路中，電容量的要求則非常精確，電容器的容量及其誤差應滿足電路要求。
（3）使用場合。根據電路的要求合理選用電容器，云母電容器或瓷介電容器一般用在高頻或高壓電路中。在特殊場合，還要考慮電容器的工作溫度范圍、溫度系數等參數。
（4）體積。設計時一般希望使用體積小的電容器，以便減小電子產品的體積和重量，更換時也要考慮電容器的體積大小能否正常安裝。
