【導讀】在傳統全橋電路中，單象限電路被廣泛應用。本文中詳細介紹了一款新電路，使設計的電源能更廣泛應用在各領域中。本文引出雙象限的概念，并詳細解析電壓雙象限Buck、Boost、Buck-Boost電路，對開關器件關斷和開通分析。
在直流變換中不產生電能形式變化，只產生直流電參數的變化。DC/DC變換器具有成本低、重量輕、可靠性高、結構簡單等特點，因此，在工業領域和實驗室得到了廣泛應用。單象限直流電壓變換器電路的特點是輸出電壓平均值Uo跟隨占空比D值而變，但不管D為何值，Uo的極性則始終不變，這對于直流開關穩壓電源一類的應用場所是能夠滿足要求的。但對于直流調速電源，負載為直流電動機時，上述性能便不能滿足要求，因而發展了多象限直流電壓變換電路。
雙象限電路分為輸出電流平均值Io極性可變的電路與輸出電壓平均值Uo極性可變的電路兩類，通常前一種電路稱為電流雙象限電路，后一種電路稱為電壓雙象限電路。電流雙象限電路是指輸出電流平均值Io的幅值和極性均隨控制信號us而變化，但輸出電壓平均值Uo的極性卻始終為正，即電路可運行于第一和第二象限。電壓雙象限電路是指輸出電壓平均值Uo的幅值和極性均隨控制信號us而變化，但輸出電流平均值Io卻始終為正，即電路可運行于第一和第四象限。本文將對電壓雙象限BuckBoost電路進行分析。
Buck電路
(1)電路結構

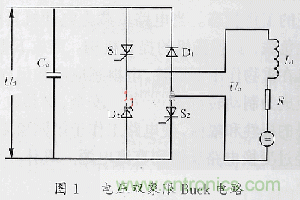

主電路如圖1所示。用電感、內阻和等效電壓串聯電路表示有源負載，橋的直流輸入端并聯濾波電容。這是一個全橋電路結構，橋的每臂用全控型器件(S1，S2)和不控型器件(D1，D2)組成。S1及S2的控制采用PWM控制，這樣可以調節D值，并且及時檢測負載的運行狀況，由此控制開關的關斷和開通。此電路的元器件、電源、負載均假設為理想的。輸出濾波電感足夠大，可保證負載電流連續，且線性升降。
(2)工作原理
運行于第一象限

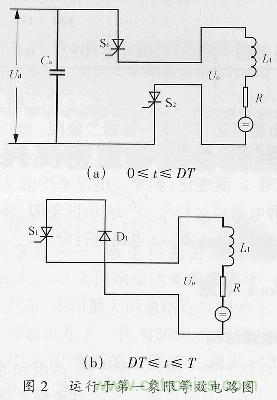

這是指輸出端電壓平均值和電流平均值均為正的工作狀態。(0≤t≤DT) S1及S2均導通，等效電路如圖2(a)所示，輸出電壓Uo為Ud，輸入電流等于輸出電流，輸出電流線性增長，負載從電源吸取能量。(DT≤t≤T) S1導通，S2斷開，D1正偏續流，等效電路如圖2(b)所示，由于S1與D1導通，Uo的值為零。輸出電壓平均值為 Uo=Dud。
運行于第四象限
這是指輸出端電壓平均值為負而電流平均值為正的工作狀態。當電路負載為電動機且驅動位能性負載，如卷揚機的提升機構，當放下重物時，電機在重物作用下反轉，電樞感應電勢反向，電磁轉矩成為制動轉矩，為了保證安全，必須改變控制信號的極性和幅值，使電路工作于第四象限，將位能經過變換電路反饋到直流電源。具體工作過程如下。

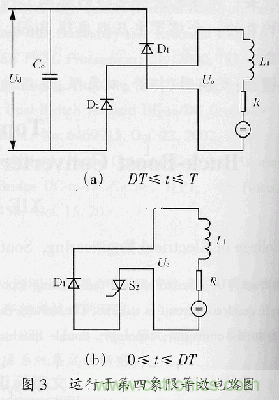

(DT≤t≤T)S1及S2均斷開，電感端電壓反向，D1，D2正偏導通，等效電路如圖3(a)所示，輸出電壓Uo為-Ud，負載反饋能量。(0≤t≤DT)S1斷開，S2導通，負載電流由D2換到S2中。等效電路如圖3(b)所示，Uo的值為零。輸出電壓平均值為 Uo=-Dud。由以上分析可知此電路及其控制策略可以實現雙象限Buck電路功能。
[page]
Boost電路
(1)電路結構

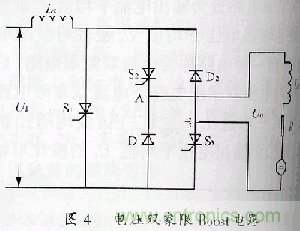

主電路如圖4所示。圖中S1，S2，S3為全控型器件，D1及D2為不控型器件。負載依然為有源負載，直流輸入端串聯電感。S1，S2，S3的控制采用 PWM控制，此電路的元器件、電源、負載同樣假設為理想的。輸出濾波電感足夠大，可保證負載電流連續，且線性升降。可以看出，本電路的設計思想也是利用全橋?qū)崿F(xiàn)雙象限運行，其好處在于簡單、可靠。
(2)工作原理
運行于第一象限

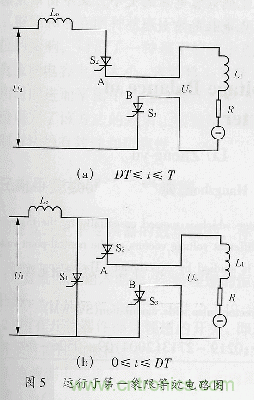

(DT≤t≤T)S1斷開，S2及S3均導通，等效電路如圖5(a)所示，電感電壓UL=Ud-Uo。0≤t≤DT)S1，S2，S3均導通，等效電路如圖5(b)所示，電感電壓UL=Ud。輸出電壓平均值為Uo=Ud/(1-D)。
運行于第四象限

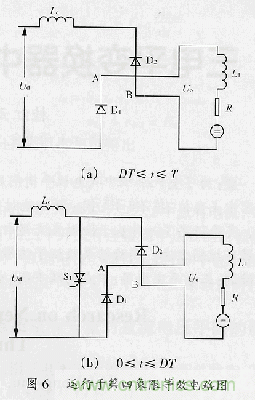

(DT≤t≤T) S1，S2，S3均斷開，電感端電壓反向，D1及D2正偏導通，等效電路如圖6(a)所示，電感電壓UL=Ud+Uo。(0≤t≤DT) S1導通，S2及S3均斷開，等效電路如圖6(b)所示，電感電壓UL=Ud。輸出電壓平均值為 Uo=-Ud/(1-D)。
Buck-Boost電路
(1)電路結構

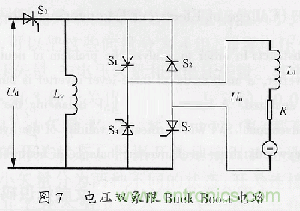

主電路如圖7所示。圖中S0，S1，S2，S3，S4為全控型器件。負載依然為有源負載，直流輸入端并聯電感Lo。所有開關均采用PWM控制，此電路的元器件、電源、負載同樣假設為理想的。輸出濾波電感足夠大，可保證負載電流連續，且線性升降。此電路與雙象限Boost電路不同之處是主開關與電感相互交換位置。也是利用單象限BuckBoost電路的主電路衍生出來的，并利用全橋全控電路實現雙象限功能。改變占空比D可以實現升壓或降壓功能。
(2)工作原理
運行于第一象限

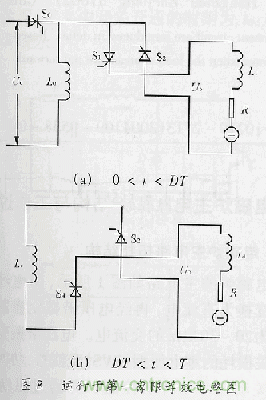

(0≤t≤DT) S0，S1，S2均導通，S3及S4斷開，等效電路如圖8(a)所示，電感電壓UL=Ud。(DT≤t≤T) S0，S1及S3斷開，S2及S4導通，等效電路如圖8(b)所示，電感電壓UL=-Uo。
運行于第四象限

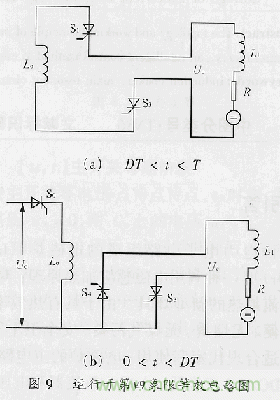

(DT≤t≤T) S0，S2，S4斷開，S1及S3導通，電感端電壓反向，等效電路如圖9(a)所示，電感電壓UL=Uo。(0≤t≤DT)S0，S3，S4導通，S1及S2斷開，等效電路如圖9(b)所示，電感電壓UL=Ud。輸出電壓平均值為Uo=-DUd/(1-D)。
總結
雙象限的Buck、Boost、Buck-Boost電路是在傳統單象限電路的基礎上衍生出來的，在雙象限特性的基礎上分析每一步的工作過程和具體現象，為雙象限電路及直流變換電路完善發展開辟了先河。
