【導讀】高速模擬信號鏈設計中，您都應盡量消除最佳做法的誤差，而不要過分計較布局布線的每一個細節。今天我們就說說其中的一個選項——如何利用裸露焊盤實現最佳連接，希望它對您的下一個高速設計項目會有所幫助。
在高速模擬信號鏈設計中，印刷電路板（PCB）布局布線需要考慮許多選項，有些選項比其它選項更重要，有些選項則取決于應用。最終的答案各不相同，但在所有情況下，您都應盡量消除最佳做法的誤差，而不要過分計較布局布線的每一個細節。今天我們就說說其中的一個選項——如何利用裸露焊盤實現最佳連接，希望它對您的下一個高速設計項目會有所幫助。
Firstly，認識裸露焊盤
裸露焊盤(EPAD)有時會被忽視，但它對充分發揮信號鏈的性能以及器件充分散熱非常重要。
裸露焊盤，ADI公司稱之為引腳0，是目前大多數器件下方的焊盤。它是一個重要的連接，芯片的所有內部接地都是通過它連接到器件下方的中心點。不知您是否注意到，目前許多轉換器和放大器中缺少接地引腳，原因就在于裸露焊盤。
關鍵是將此引腳妥善固定(即焊接)至PCB，實現牢靠的電氣和熱連接。如果此連接不牢固，就會發生混亂，換言之，設計可能無效。
Secondly，如何實現最佳連接
利用裸露焊盤實現最佳電氣和熱連接有三個步驟——
1、在可能的情況下，應在各PCB層上復制裸露焊盤
這樣做的目的是為了與所有接地和接地層形成密集的熱連接，從而快速散熱。此步驟與高功耗器件及具有高通道數的應用相關。在電氣方面，這將為所有接地層提供良好的等電位連接。甚至可以在底層復制裸露焊盤(見圖1)，它可以用作去耦散熱接地點和安裝底側散熱器的地方。

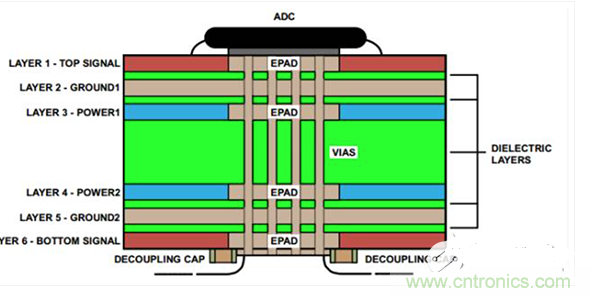

裸露焊盤布局示例
圖1. 裸露焊盤布局示例
2、將裸露焊盤分割成多個相同的部分，如同棋盤
在打開的裸露焊盤上使用絲網交叉格柵，或使用阻焊層。此步驟可以確保器件與PCB之間的穩固連接。在回流焊組裝過程中，無法決定焊膏如何流動并最終連接器件與PCB。連接可能存在，但分布不均。可能只得到一個連接，并且連接很小，或者更糟糕，位于拐角處。將裸露焊盤分割為較小的部分可以確保各個區域都有一個連接點，實現更牢靠、均勻連接的裸露焊盤(見圖2和圖3)。

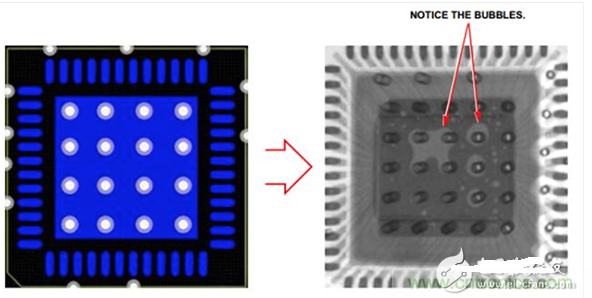

圖2. EPAD布局不當的示例

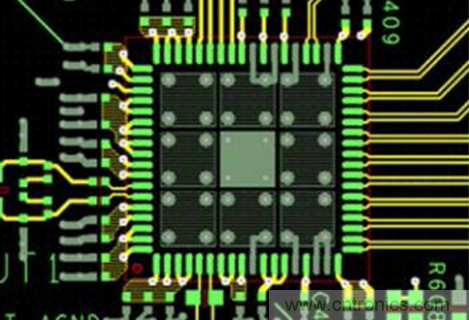

圖3. 較佳EPAD布局示例
3、應當確保各部分都有過孔連接到地
區域通常都很大，足以放置多個過孔。組裝之前，務必用焊膏或環氧樹脂填充每個過孔，這一步非常重要，可以確保裸露焊盤焊膏不會回流到這些過孔空洞中，影響正確連接。
