【導讀】LT8609、LT8609A、LT8609B 和 LT8609S 是具有 3 V 至 42 V 寬輸入電壓范圍的同步、單片式、降壓型穩壓器。該器件系列專為那些需要低 EMI、高效率和小尺寸解決方案的應用而優化，適合于要求嚴苛的汽車、工業、計算和通信應用。該系列中的所有穩壓器均擁有相同的 2 A 連續、3 A 瞬態 (<1 秒) 負載電流能力。它們的特性匯總于表 1。
LT8609、LT8609A 和 LT8609S 具有 2.5 μA 的超低靜態電流，這一點對于電池供電型系統至關重要。這些穩壓器憑借集成的頂端和底端 N 溝道 MOSFET 實現了出色的輕負載效率。LT8609B 僅工作于脈沖跳躍模式，雖然靜態電流高于其他幾款器件，但是它在輕負載運行期間產生的輸出紋波較低。
該系列的所有器件均達到 CISPR 25 5 類輻射 EMI 規則要求，這是針對汽車設備的最嚴格 EMI 標準。此外，LT8609、LT8609A 和 LT8609S 還擁有擴展頻譜頻率運行功能，以降低 EMI 峰值。在此產品系列中，LT8609S 具備最引人注目的 EMI 性能，如下文所述，這基于其專有的 Silent Switcher® 2 技術。
圖 1.超低 EMI 輻射 LT8609S 12 V 至 5 V 同步降壓型轉換器。
5.5 V 至 42 V 輸入、低 EMI、高效率 5 V、2 A 電源
圖 1 示出了一款 5.5 V至42 V 輸入，5 V/2 A 輸出電源的解決方案。該解決方案采用了一個 16 引腳 LT8609S 穩壓器，該穩壓器具有 2 MHz 開關頻率。構成這款完整的解決方案僅需少量的組件，包括電感器 L1 和幾個無源組件。如圖 2 所示，此解決方案能實現 92.9% 的峰值效率。
突發模式以改善輕負載效率
對于電池供電型應用來說，在輕負載運行和無負載待用模式期間，高效率和低閑置電流是很重要的特性。LT8609、LT8609A 和 LT8609S 在突發模式 (Burst Mode®) 工作中具有 2.5 μA 的低靜態電流。在輕負載和無負載情況下，逐漸地降低開關頻率，從而在保持輸出電壓紋波相對較低的同時極大地減少功耗。圖 2 顯示：輕負載效率保持在 85% 以上，而功耗在極小負載情況下接近于零。
圖 2.基于 LT8609/LT8609A/LT8609S 的 12 VIN 至 5 VOUT 降壓型轉換器的效率與負載電流關系曲線
高開關頻率以及超低 EMI 輻射和改善的熱性能
在汽車系統等諸多環境中，EMI 兼容性是一個引人關注的問題。憑借集成化 MOSFET、先進的工藝技術、和高達 2.2 MHz 工作頻率，該系列的所有器件均可實現小尺寸的解決方案，并滿足最嚴苛的 EMI 標準。除了 LT8609B 之外，其他幾款器件都提供了可降低 EMI 峰值的擴展頻譜頻率運行功能。此外，LT8609S 采用了 Silent Switcher 2 技術。Silent Switcher 2 器件具有集成型熱環路和暖環路電容器，以使 EMI 性能不容易受到電路板布局和電路板層數的影響。可采用層數較少的電路板以降低制造成本，并且不犧牲 EMI 和熱性能。
如圖 2 所示，LT8609S 在該器件系列中擁有最佳峰值和滿負載效率。圖 3 和圖 4 顯示了圖 1 所示解決方案采用 2 層和 4 層電路板時的 CISPR 25 EMI 性能對比和熱性能對比。

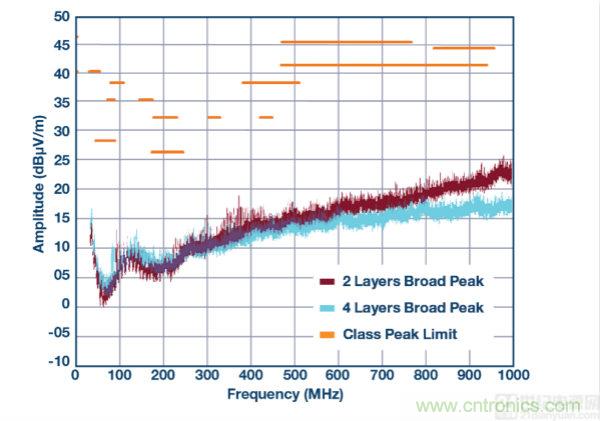

圖 3.圖 1 所示電路采用 2 層和 4 層電路板時的 CISPR 25 輻射 EMI 性能比較
圖 4.圖 1 所示電路采用 2 層和 4 層電路板時的熱性能比較。
結論
LT8609 系列中的器件是簡單易用的單片式降壓型穩壓器，具有集成功率 MOSFET 和內置補償電路。這些器件專門針對那些需要寬輸入電壓范圍和低 EMI 噪聲的應用而優化。2.5 μA 的低靜態電流和突發模式工作功能使得它們成為卓越的電池供電降壓型轉換器解決方案。200 kHz 至2.2 MHz 的開關頻率范圍使其適合大多數低功耗及微功耗應用。集成的 MOSFET 和高達 2.2 MHz 的開關頻率能力最大限度減小了解決方案尺寸。CISPR 25 掃描結果顯示了該解決方案符合最嚴格 的EMI 標準。LT8609S 所采用的 Silent Switcher 2 技術使其性能不會受到電路板布局和層數變化的影響，從而極大地降低了開發和制造成本。
