【導讀】PCB設計是以電路原理圖為根據，實現電路設計者所需要的功能。以下分別介紹在PCB設計過程中的3W原則、20H原則和五五原則。
3W原則

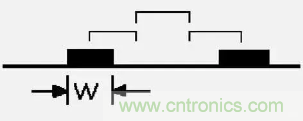

在PCB設計中為了減少線間串擾，應保證線間距足夠大，當線中心間距不少于3倍線寬時，則可保持大部分電場不互相干擾，這就是3W規則。
3W原則是指多個高速信號線長距離走線的時候，其間距應該遵循3W原則，例如時鐘線，差分線，視頻、音頻信號線，復位信號線及其他系統關鍵電路需要遵循3W原則，而并不是板上所有的布線都要強制符合3W原則。
滿足3W原則能使信號間的串擾減少70%，而滿足10W則能使信號間的串擾減少近98%。
3W原則雖然易記，但要強調一點，這個原則成立是有先前條件的。從串擾成因的物理意義考量，要有效防止串擾，該間距與疊層高度、導線線寬相關。對于四層板，走線與參考平面高度距離（5~10mils），3W是夠了；但兩層板，走線與參考層高度距離（45~55mils），3W對高速信號走線可能不夠。3W原則一般是在50歐姆特征阻抗傳輸線條件下成立。
一般在設計過程中因走線過密無法所有的信號線都滿足3W的話，我們可以只將敏感信號采用3W處理，比如時鐘信號、復位信號。
20H原則
是指電源層相對地層內縮20H的距離，當然也是為抑制邊緣輻射效應。在板的邊緣會向外輻射電磁干擾。將電源層內縮，使得電場只在接地層的范圍內傳導。有效的提高了EMC。若內縮20H則可以將70%的電場限制在接地邊沿內；內縮100H則可以將98%的電場限制在內。
“20H規則”的采用是指要確保電源平面的邊緣要比0V平面邊緣至少縮入相當于兩個平面間層距的20倍。
這個規則經常被要求用來作為降低來自0V/電源平面結構的側邊射擊發射技術（抑制邊緣輻射效應）。但是，20H規則僅在某些特定的條件下才會提供明顯的效果。
這些特定條件包括有：
1、在電源總線中電流波動的上升/下降時間要小于1ns。
2、電源平面要處在PCB的內部層面上，并且與它相鄰的上下兩個層面都為0V平面。這兩個0V平面向外延伸的距離至少要相當于它們各自與電源平面間層距的20倍。
3、在所關心的任何頻率上，電源總線結構不會產生諧振。
4、PCB的總導數至少為8層或更多。
五五原則
印制板層數選擇規則，即時鐘頻率到5MHz或脈沖上升時間小于5ns，則PCB板須采用多層板，這是一般的規則，有的時候出于成本等因素的考慮，采用雙層板結構時，這種情況下，最好將印制板的一面做為一個完整的地平面層。
