【導讀】擴流電路就是擴大（增加）穩壓器輸出電流的電路，在結構上，擴流電路與穩壓器（調整管）并聯。從原理上說，一切與穩壓器并聯的可以增大輸出電的器件，都可以用與擴流。
一、什么叫做擴流電路
擴流電路就是擴大（增加）穩壓器輸出電流的電路，在結構上，擴流電路與穩壓器（調整管）并聯。從原理上說，一切與穩壓器并聯的可以增大輸出電的器件，都可以用與擴流。

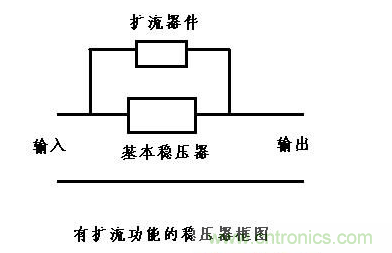

帶擴流電路的穩壓器框圖
常用擴流器件有電阻與大功率三極管。
二、實用擴流電路舉例

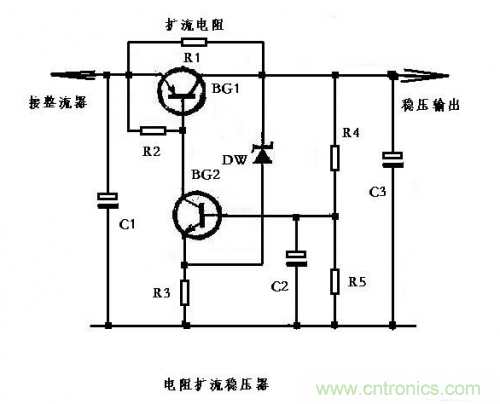

1、具有電阻擴流的穩壓器
本電路的優點：電路簡單，成本低。但是可以效的增加穩壓器的輸出電流，而減少調整管的功耗。
缺點：不能適應可變負載，否則，輕載時，穩壓器失控，同時增加了輸出端的紋波電壓。

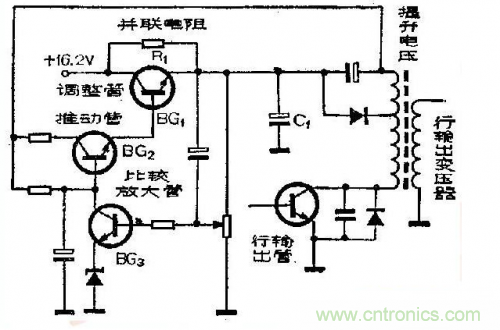

這類擴流方式在黑白電視中用的不少，下面就是某進口電視機的穩壓電源圖

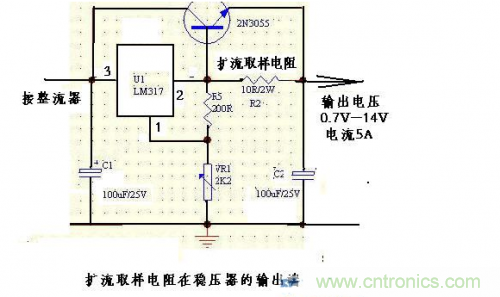

2、三極管擴流電路之一
本電路的優點：擴流管是 NPN 型的來源豐富，易得，穩壓性能稍差，但是滿足一般要求。
缺點，輸出電壓的穩壓性能稍差，原因是，這樣擴流后，穩壓器的取樣電路不在輸出端！
3、三極管擴流電路之二
在本電路中，擴流取樣電阻（R）移到了穩壓器的輸入端，因此擴流管的輸出端直接與穩壓器的輸出端并接。于是本電路的優點是穩壓性能好。缺點是大功率的 PNP 型難找，需要一只小功率的 PNP 管與另外一只大功率的 NPN 型大功率管組成復合管，使得電路比較復雜。
圖中的三極管 Q3 與電阻 R3R4 組成了擴流管的限流保護電路。限流電流的工作原理很簡單：當輸出電流大于設定安全值時，在取樣電阻 R3//R4 上電壓降增大到使三極管 Q3 導通，對擴流管 Q1 的基極電流分流，從而使其發射極（負載）電流不在增大，實現了保護。當負載電流減小后，Q3 恢復到常態（截止?fàn)顟B(tài)）。——注意：保護管的這種導通與截止，只是限制輸出電流的增大，不構成振蕩——也就是不構成開關穩壓電路：
a. 構成開關穩壓器的條件是要有正反饋電路與穩壓電路，正反饋電路的作用是產生振蕩，使開關管工作，而穩壓電路是使輸出電壓穩定。
b. Q3 的導通與截止，是負載的變化所致，不是由正反饋電路所致——這里沒有正反饋電路。
三、總結：
從以上例子中可以得出以下結論：
1、擴流電路能夠有效地擴流（即增加穩壓器的輸出電流）。
2、擴流電路對穩壓器的穩壓性能沒有改善，充其量是不影響穩壓器的原有穩壓性能，甚至在某種情況下，對穩壓性能稍有不良影響。
