【導讀】放大器的通道隔離度（MULTIPLE AMPLIFIERS CHANNEL SEPARATION，Cs），用于評估通道之間干擾程度，它定義為多通道放大器中，被驅動通道的輸出電壓改變量與其他通道的隔離程度。單位為分貝。
本篇介紹放大器的多路放大器通道隔離度參數與絕對最大額定值的使用，到此完成關于通用放大器參數的使用討論。
1.多路放大器通道隔離度
放大器的通道隔離度（MULTIPLE AMPLIFIERS CHANNEL SEPARATION，Cs），用于評估通道之間干擾程度，它定義為多通道放大器中，被驅動通道的輸出電壓改變量與其他通道的隔離程度。單位為分貝。
如圖2.6，ADA4077-2、ADA4077-4在±15V供電，多路放大器通道隔離度為在1KHz處為-125dB。表示如果一個通道輸出信號峰峰值為1V，頻率為1KHz時，在其他通道將產生峰峰值為562.3nV的同頻率信號。
圖2.6 ADA4077 多通道隔離度與噪聲參數

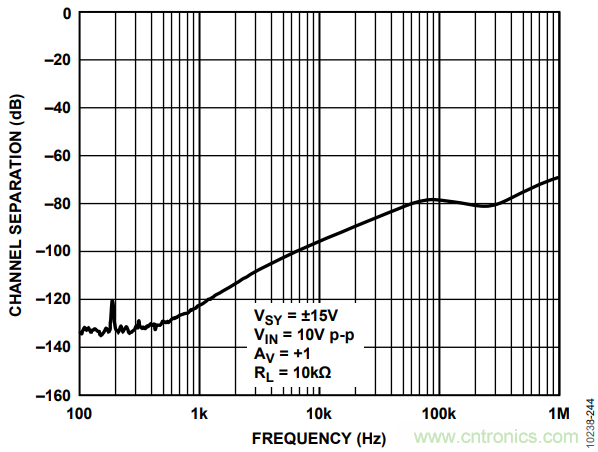

多路放大器的通道隔離度會隨頻率上升而變差。如圖2.184，ADA4077-2、ADA4077-4的通道隔離度在100KHz處為-78dB,在1MHz處為-69dB。所以高頻信號調理電路中,需要注意優先使用單通道放大器。
圖2.184 ADA4077通道隔離度與頻率的關系
2．絕對最大額定值
絕對最大額定值（ABSOLUTE MAXIMUM RATINGS），是芯片能夠承受的額定最大值，不代表在這些條件下，器件能夠正常工作。長期在超出最大額定值條件工作，可能會導致芯片永久性損壞，這種損壞在長期運行中按一定概率發生事件。

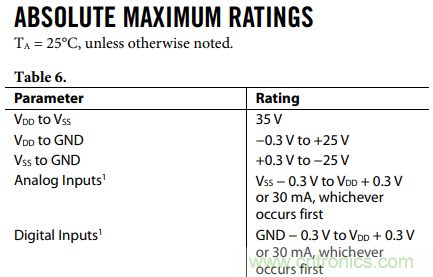

筆者從業以來遇到過一次超過絕對最大額定值設計的案例。如圖2.187，一款模擬開關ADG1408的絕對最大額定值。其中，供電正電源軌到負電源軌的電壓為35V，但是正、負電源軌到地的電壓最高為25V。工程師設計正電源為+30V，負電源為-3V，為實現輸入信號最高值為28V的需求，但是在產品小批量測試偶爾出現芯片燒壞的情況，需要按比例儲備替換的主板。所以在項目整改時，推薦替換為寬電壓供電的模擬開關，保證產品長期可靠運行。
圖2.187 ADG1408絕對最大額定值
如圖2.188為ADA4077的絕對最大額定值，包括工作電壓（Supply Voltage，Vsy）為36V，輸入電壓（Input Voltage）為±Vsy，輸入電流(Input Current)為±10mA，差分輸入范圍(Differential Input Voltage)±Vsy，輸出到地持續短路電流(Output Short-Circuit Duration to GND)未定義，存儲溫度范圍（Storage Temperature Range）為-65℃至+150℃，運行溫度范圍（Operating Temperature Range）為-45℃至+120℃，結溫范圍（Junction Temperature Range）為-65℃至+150℃，引腳溫度（Lead Temperature, Soldering），10秒焊接為300℃。最大回流溫度（Maximum Reflow Temperature）260℃,人體模式（Human Body Model，HBM）靜電放電（Electrostatic Discharge，ESD）為6KV,場感應充電器件模型（Field Induced Charge Device Model，F(xiàn)ICDM）靜電放電（Electrostatic Discharge，ESD）為1.25KV。
圖2.188 ADA4077絕對最大額定值
