ISL1561是Intersil最高效的雙端口線路驅動器，適用于以+ 14V電源供電的ADSL2 +和VDSL2應用。ISL1561支持的一項新功能是對通過SPI的靜態電流進行編程。給定目標MTPR性能，可以相應地調節靜態電流以降低功耗（500µA步長）。傳輸8b VDSL2時，與AB類操作相比，功耗可降低25％。ISL1561在處理瞬變方面非常“健壯”。通過ITU-T K.20標準測試。
能量消耗

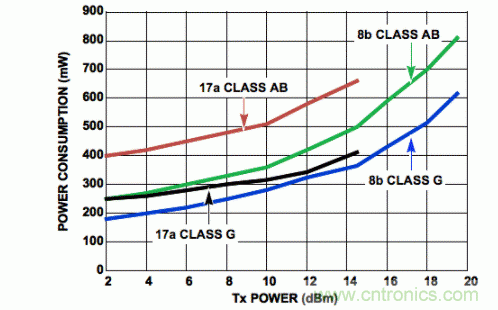

圖1顯示了8b和17a VDSL2配置文件的功耗比較。對于8b 19.5dBm，ISL1561僅消耗600mW，同時實現-64dBc的丟失帶功率比（MBPR）；對于17a 14.5dBm，ISL1561消耗400mW，同時實現-60dBc的MBPR
圖1 AB類和G類功耗
SPI控制
使用評估板上集成的USB微控制器，可以為每個端口分別編程ISL1561的電源電流。微控制器使用四個邏輯信號（SCLK，SDI，SDO和CS）與ISL1561的三個引腳SPI通信：（SCLK，SDATA和CS）。由于ISL1561的SDATA用于數據的輸入和輸出，因此在SDI和SDO之間放置了一個10kΩ的串聯電阻。因此，必須將SDI直接連接到SDATA，以使微控制器讀取ISL1561中的寄存器。
電源排序和復位
上電之前，可以將SPI引腳懸空或拉低。數字接口產生一個內部5V VDD。SPI和BOOST引??腳內部偏置如下：
BOOST引??腳：內部上拉至VDD
CS引腳：內部上拉至VDD
SDATA引腳：內部下拉至GND
SCLK引腳：內部下拉至GND
當CS為高電平時，接收到一個時鐘周期時，串行接口計數器將復位。當CS被驅動為高電平時，SCLK脈沖將在SCLK的下降沿復位串行計數器。
評估軟件
可使用GUI軟件對ISL1561評估板進行編程。運行“ ISL1561_Installer_V1.0.exe”將為程序安裝所需的驅動程序。
程序文件將安裝在“ C：Program FilesIntersilISL1561”中，要運行的文件是“ ISL1561.exe”。
注意：運行程序時，請確保將微控制器連接到計算機的USB端口。

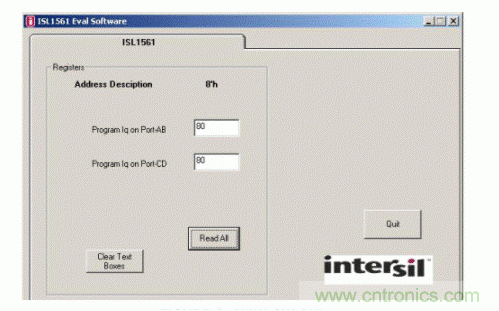

圖2窗口GUI
圖2顯示ISL1561以禁用模式啟動。單擊“全部讀取”將使兩個寄存器都顯示“ 80”。兩個寄存器盒允許用戶進行寫入和讀取。例如，當用戶單擊該框并鍵入“ 0F”時，程序還會在同一框中將讀取的寄存器值也返回到“ 0F”。如果顯示不同的值，則說明寄存器未正確編程。
