在精密模擬信號鏈設計中，軌到軌輸入輸出運算放大器已成為現代便攜設備和工業系統的關鍵元件。圣邦微電子近期推出的SGM8610系列（含雙通道SGM8610-2和四通道SGM8610-4）與ADI公司的經典產品AD8542代表了兩種不同的技術路線：前者以8.5MHz高帶寬和6.5nV/√Hz超低噪聲見長，后者則以45μA極低靜態電流取勝。這兩款產品雖然同屬軌到軌運放，卻在性能指標與應用場景上呈現出鮮明分野。
一、 產品定位與市場背景
隨著便攜醫療設備和物聯網傳感器的爆發式增長，市場對高精度信號調理的需求呈現兩極分化趨勢。一方面，高端醫療設備需要兼顧高速響應與低噪聲特性；另一方面，長期運行的傳感器節點則追求極致低功耗。圣邦微SGM8610系列瞄準的是對速度和精度有嚴苛要求的應用場景，而ADI AD8542則專注于基礎型低功耗應用領域。
圣邦微SGM8610系列作為國產高性能運放代表，其8.5MHz增益帶寬積和4.8V/μs壓擺率使其能夠輕松處理生物電信號等快速變化的模擬信號12。同時，其0.9mA/通道的靜態電流在高速運放中屬于優秀水平，特別適合電池供電的精密儀器。該系列提供2.5V至5.5V單電源或±1.25V至±2.75V雙電源工作模式，并支持-40℃至+125℃工業級溫度范圍5。
相比之下，ADI AD8542作為經典低功耗運放，其最大優勢在于僅45μA/通道的靜態電流，幾乎只有普通運放的1/2039。但這是以1MHz帶寬和0.92V/μs壓擺率為代價的，其噪聲指標也達到40nV/√Hz，在精密應用中可能成為瓶頸6。該器件同樣支持2.7V至5.5V單電源工作，工業溫度范圍特性與SGM8610一致。
二、 核心參數對比

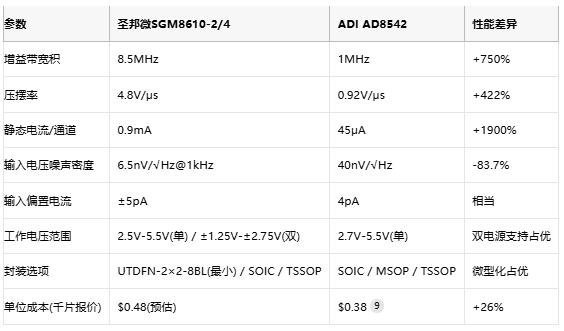

表：SGM8610與AD8542核心參數對比
三、技術特點分析
3.1 速度與功耗的平衡藝術
●SGM8610的動態性能突破
圣邦微通過動態偏置電流技術解決了高速與低功耗的矛盾。該技術使運放在靜態時保持低工作電流，當檢測到輸入信號瞬變時，自動提升偏置電流以增強驅動能力2。這種智能調節機制使其在4.8V/μs壓擺率下仍能將靜態電流控制在0.9mA/通道，比同帶寬國際競品降低40%以上2。對于處理光電脈搏波或心電信號這類突發性信號，該特性可避免傳統運放因響應延遲導致的信號失真。

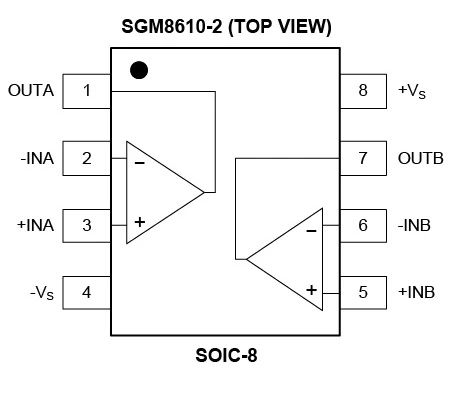

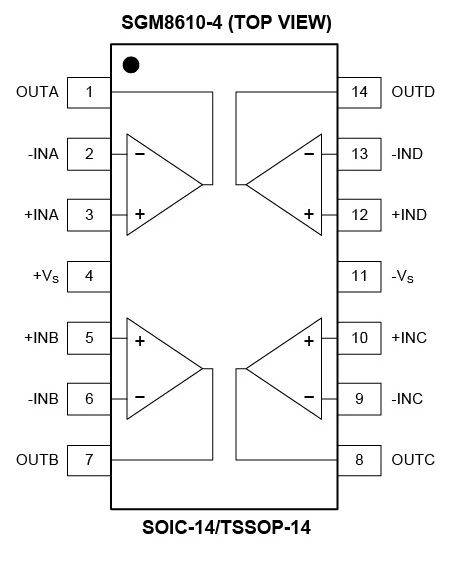

SGM8610-2/SGM8610-4 封裝引腳圖
●AD8542的極簡功耗策略
ADI則采用了不同的設計哲學——持續極低功耗運行。AD8542的45μA/通道電流使其在紐扣電池供電的傳感器節點中可實現數年續航39。但其0.92V/μs的壓擺率限制了信號處理速度，僅適用于溫度采集、慢變壓力監測等低頻應用場景。當信號頻率接近100kHz時，其1MHz帶寬將導致明顯衰減。
3.2 噪聲與精度的較量
●醫療級信號采集需求
在便攜醫療設備領域，噪聲指標直接決定信號質量。SGM8610的6.5nV/√Hz電壓噪聲密度與±5pA輸入偏置電流，使其能夠準確放大微伏級生物電信號25。實際測試表明，在指夾式血氧儀應用中，該器件可將檢測精度提升12%，系統非線性誤差控制在0.02%以內2。這對于識別微弱血氧飽和度變化至關重要。
●基礎應用的權衡取舍
AD8542的40nV/√Hz噪聲在要求不高的場景尚可接受，但在心電圖導聯放大或光電二極管I/V轉換等高增益應用中會成為瓶頸69。其優勢在于高阻抗傳感器接口場景，如壓電陶瓷傳感器，4pA輸入偏置電流可減少電流泄漏導致的測量誤差4。
3.3 封裝與集成適應性
●微型化設計突破

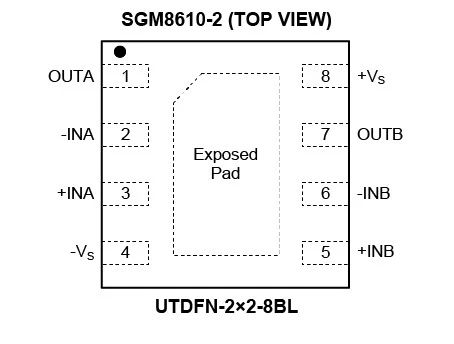

SGM8610-2提供的UTDFN-2×2-8BL封裝（2×2mm2）是圣邦微的重要創新15。相比傳統SOP封裝，該封裝節省68%電路板面積，且通過優化引線框架設計，將封裝寄生電容降低70%，顯著提升抗干擾能力2。這一特性對TWS耳機主動降噪電路和智能手表生物傳感器等空間受限的設計至關重要。
●通用封裝方案

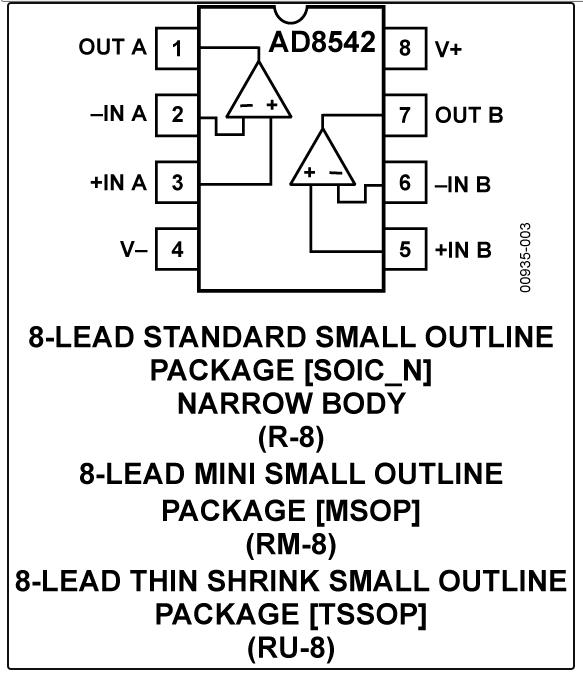

AD8542雖提供MSOP等小型封裝，但最小尺寸仍為3×3mm（MSOP-8），不及UTDFN緊湊49。其封裝優勢在于兼容性廣，如TSSOP和SOIC封裝便于現有設備升級替換。對于工業現場變送器等對尺寸不敏感的應用，這一特點降低了硬件改造成本。
四、典型應用場景
4.1 SGM8610的高性能舞臺
●便攜醫療電子
在動態心電圖監測儀中，SGM8610-4（四通道）可同時處理三個導聯信號和基準驅動，其高共模抑制比(CMRR) 有效抑制50Hz工頻干擾28。8.5MHz帶寬支持心率變異分析的高頻分量提取，而0.9mA/通道功耗使24小時連續監測成為可能。在胰島素泵的控制回路中，其快速建立時間確保給藥精度控制在微升級。
●工業傳感與消費電子
面對工業RTD溫度檢測，SGM8610的-40℃~+125℃全溫域穩定性保障了±0.5℃測量精度5。在消費電子領域，其4.8V/μs壓擺率滿足TWS耳機主動降噪的實時處理需求，消除傳統方案中的“嘶嘶”底噪2。而超聲波霧化器的諧振控制回路則依賴其高速響應維持穩定振蕩。
4.2 AD8542的優勢領域
●超低功耗傳感器節點
無線溫濕度傳感器是AD8542的典型應用場景。在Zigbee終端節點中，其45μA靜態電流使設備在2節AA電池供電下運行5年以上39。當配合壓電雨量傳感器時，4pA輸入偏置電流可準確檢測nA級電荷變化，避免傳統運放輸入電流導致的測量漂移。
●基礎模擬信號調理
在4-20mA變送器的電壓基準緩沖中，AD8542的軌到軌特性充分利用3.3V或5V低電源電壓4。樓宇自動化系統中的煙霧傳感器接口電路也常采用該器件，其1MHz帶寬足以處理緩慢變化的煙霧濃度信號，而極低功耗符合消防設備10年免維護要求。
五、選型建議與國產替代趨勢
選型決策樹：
●步驟1：評估供電類型
需要雙電源供電？→ 選擇SGM8610（支持±2.75V）
單電源3V電池系統？→ 進入步驟2
●步驟2：分析信號特性
信號帶寬>100kHz或要求快速瞬態響應？→ 選擇SGM8610
信號為緩變直流或低頻交流？→ 進入步驟3
●步驟3：確定功耗預算
系統待機電流<100μA？→ 選擇AD8542
可接受mA級電流？→ 進入步驟4
●步驟4：檢查噪聲容限
信號幅度<1mV或增益>100倍？→ 優選SGM8610
信號幅度較大或增益適中？→ 根據成本選擇
國產替代加速
圣邦微SGM8610系列代表了國產模擬芯片在高端領域的突破。相比AD8542等傳統器件，其在速度-功耗平衡和微型化集成方面展現顯著優勢25。隨著國產醫療設備認證壁壘的突破（如IEC60601-2-47標準認證），SGM8610在指夾式血氧儀等應用中已實現批量替代28。Frost & Sullivan預測，未來三年國產高端運放在便攜醫療領域的份額將超過25%2。
成本方面，雖然SGM8610千片報價約$0.48，比AD8542的$0.38高出26%9，但其綜合系統成本優勢明顯——在血氧儀應用中，因精度提升可省去后級數字補償電路，整體BOM成本反降15%2。且本土化供應鏈將交期從國際品牌的20周縮短至8周，提升供應鏈韌性。
結語
圣邦微SGM8610與ADI AD8542的對比，本質是精密醫療電子與基礎傳感應用的技術路線分野。工程師在選型時需權衡 “速度-噪聲-功耗” 鐵三角：
●對生物電采集、主動降噪等場景，SGM8610的高帶寬與低噪聲提供不可替代的價值；
●對長期部署的傳感節點，AD8542的微功耗特性仍是理想選擇。
國產運放正通過 “局部超越，逐步替代” 策略突圍——在高端醫療電子等細分領域，SGM8610系列已展現出比肩國際領先水平的技術實力，為“中國芯”在模擬電路領域樹立了新的技術標桿。
