【導讀】本文首先分析了SCDMA和3G的干擾產生及類型，分別從理論分析和蒙特卡羅靜態仿真兩方面對干擾大小進行分析。 最后，結合理論分析及仿真結果給出系統共存時的干擾程度及減少干擾所需的規避方法，為多系統干擾共存提供了重要依據。
SCDMA系統，俗稱“大靈通”，脫胎于我國具有自主知識產權的3G技術TD-SCDMA。它融合了智能天線、同步碼分多址、軟件無線電及全質量話音壓縮編碼等先進技術，在技術層面上全面超過了小靈通系統，具有輻射小、保密性好、通話質量高和不易掉線等優點，目前在我國市場特別是“村村通”工程中正穩步趨勢。隨著3G系統的引入，國內無線通信領域將出現SCDMA和3G系統鄰頻共存的局面。由于發射機和接收機的非理想性，鄰頻共存的無線通信系統間會彼此產生干擾，如果沒有采取有效的規避方法，這些干擾可能造成一方或雙方的鏈路質量下降和容量損失。因此分析SCDMA和3G系統之間的EMC（EMC：Electromagnetic Compatibility）是極具現實意義的，國際電聯（ITU：International Telecommunications Union）和中國通信標準化協會（CCSA：China Communications Standards Association）也已就以上課題立項進行相關分析。本文主要通過對SCDMA和鄰頻共存的IMT2000（FDD）系統間干擾的分析，闡述了無線通信系統間EMC分析的基本理論分析方法和靜態干擾仿真思想。
干擾類型
SCDMA的工作頻段為1 785～1 805 MHz， WCDMA和CDMA2000的候補頻段在1 755～1 785 MHz和1 850～1 880 MHz，而TD-SCDMA和SCDMA由于在頻段上有75 MHz的間隔，故可暫不分析二者間干擾。如圖1所示為各系統所處頻段位置關系，可能存在SCDMA上下行和IMT2000（FDD）上行間的相互干擾。
分析方法
理論分析
衡量兩系統能否共存的一個重要指標是被干擾系統能夠正常運營所需的額外保護度，理論上可以對其進行估算。首先，根據干擾源發射機的相鄰頻道泄漏比（ACLR，Adjacent Channel Leakage Ratio）和被干擾系統接收機的鄰道選購性（ACS，Adjacent Channel Selectivity）求兩系統間的鄰道干擾比（ACIR，Adjacent Channel Interference Ratio），再由被干擾系統容量分析準則求出受害接收機所能容納的最大外來干擾，通過公式（1）求出所需額外保護度△L的近似值。
△L=PTx+GTx+Gbf-Pathloss+GRx-ACIR-Imax （1）
式中，PTx為干擾源發射功率；GTx為干擾源天線增益；Gbf為發送或接收分集增益；Pathloss為干擾鏈路路徑損耗；GRx為接收機天線增益；Imax為受害接收機能容忍的最大外來干擾強度。
以SCDMA基站對WCDMA基站干擾為例，分析方法如下：假設兩系統鄰頻共處，無額外保護頻帶，則WCDMA和SCDMA系統最小載波中心頻率間隔為2.75 MHz，根據輻射模板計算，此時SCDMA基站對WCDMA基站的ACIR約為44 dB。
引入基站天線間最小耦合損耗（MCL，Minimum Coupling Loss）
MCL=Pathloss-GTx-GRx后可得
△L=PTx-ACIR-MCL-Imax （2）
基站靈敏度損失在不考慮本系統干擾時，可以等效為底噪抬升，具體關系如下：
Sd=（Iext+No）/No=0.8 dB （3）
WCDMA上行的No為-103 dB，可推出Iext為-110 dB，則最大干擾電平約為-110 dB。取SCDMA基站最大發射功率33 dBm，MCL=50 dB，代入公式（2）可得額外保護度△L為49 dB。
以上理論分析選取干擾最嚴重的鏈路，由于實際網絡中SCDMA采用頻率復用組網，而理論分析時考慮的是頻差最小的頻點，相應的基站間路徑損耗又為最小耦合損耗MCL，故所得干擾值較實際系統偏大，但此方法簡單高效，有一定參考價值。
Monte-Carlo仿真方法
本文采用靜態Monte Carlo仿真方法，依據所分析系統特點，拓撲結構，仿真場景，傳播模型等建模。仿真中通過對兩個系統進行有限多次快照（snapshot）所采集到的數據進行統計分析，得出相應的系統間干擾大小。無線通信系統間干擾共存仿真的流程可簡單分解為干擾源系統和被干擾系統單系統容量仿真，固有保護度計算，雙系統干擾計算，統計結果輸出（被干擾系統接收到干擾電平值、被干擾概率、所需額外保護度和相對容量損失關系等指標值）。
仿真采用六邊形宏蜂窩模型，小區半徑為1 000 m，采用wrap around拓撲結構消除有限覆蓋的邊界效應，共61個基站，統計數據在中心19個基站中收集。在每次快照下，用戶位置均服從均勻分布，這樣就可以利用有限多次快照來模擬實際網絡中用戶各種位置的可能性，使仿真結果更加合理可信。
SCDMA系統的仿真參數見表1。仿真中SCDMA系統使用臨近1 785 MHz的連續12個頻點，采用4*3頻率復用方式組網，并使用自適應智能天線，同步碼分多址和慢速功率控制等技術，大大提升了系統容量。IMT2000（FDD）系統采用理想閉環功率控制，非正交技術，軟切換技術等，具體仿真參數見表2和表3。

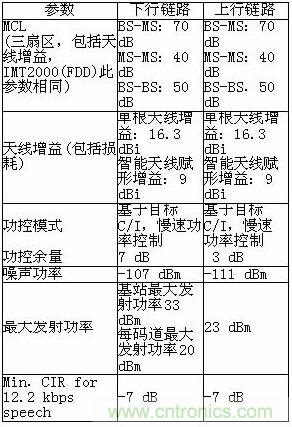

表1：SCDMA系統仿真參數
表2：WCDMA系統仿真參數

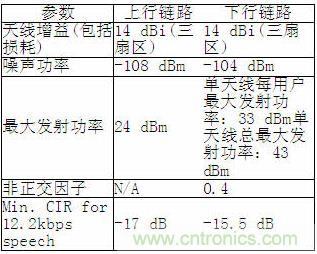

表3：CDMA2000系統仿真參數
