【導讀】解決板級輻射電磁干擾問題終究比解決設備級輻射電磁干擾問題付出的代價小。因此，在線路板布局階段花些時間解決電磁干擾問題是值得的。
對印刷線路板進行適當?shù)木€路布局是解決輻射電磁干擾(EMI)問題最省錢的方法。目前有幾種商業軟件可以分析潛在的板級電磁干擾問題。不過，用軟件并不一定可靠，為優化設計，需要對樣品進行板級測試和反復的布線。
更重要的是，在數字裝置的電子電路較多，時鐘速度較高的情況下，如果不采取某種形式的抑制，使用簡單的線路板布局很難解決電磁干擾屏蔽問題。在印刷線路板上增加過濾器和衰減器，以及采用帶獨立接地層的多層板，可以抑制一些電磁輻射。

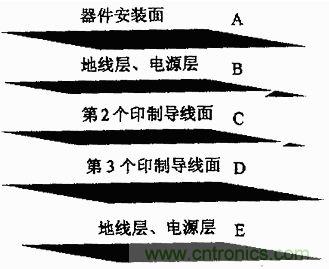

圖題：多層電路板層面剖視圖
不過，由于目前許多系統工作在800MHz以上，波長如此之短，以致許多線路板上的電路走線恰好成為四分之一或二分之一波長的天線。因此大多數高頻系統需要某種形式的板級電磁干擾屏蔽（或封裝起來）。
板極屏蔽的一般做法是在印刷線路板的輻射元件或敏感元件上安裝金屬罩。把金屬罩焊在線路板上是一個常用且有效的屏蔽方法，而且可以用插件機自動安裝。不過焊上金屬罩后就很難看到被屏蔽的元件了。
一種新的屏蔽技術采用了薄金屬或金屬化塑料底板，它們的底板邊緣有一層直接模壓上去的低扣合力導電橡膠層。通過針、孔等定位裝置可以使它們精確地安裝在印刷線路板上。 橡膠層與線路板緊密扣合，再加上印刷線路板底板層，可以全方位屏蔽電磁干擾。為屏蔽內部串擾，可以把金屬化塑料罩或金屬罩分隔開。
還有一種類似的電磁屏蔽方法采用了帶導電橡膠層的塑料罩。橡膠被模壓在塑料罩的內表面和側壁。橡膠還可以做成內壁，在一塊或多塊印刷線路板的干擾電路之間形成電磁隔離空間。
有限元分析等工具可以優化導電橡膠在印刷線路板屏蔽系統中的應用。有限元分析可以有效地設計橡膠層剖面，以滿足印刷線路板所需的低扣合力要求。有限元分析可以對后備設計概念提供準確的預測，不需要通過反復試驗來進行樣品評估。
