【導讀】畫PCB設計時，由于元件選擇和PCB版面布局設計等一系列問題，走線設計方面總會遇到各種各樣的困難。最后制作出來的板子在實際中很可能無法應用，費時費力。本文中，關于PCB元件選擇方面，資深專家從封裝入手講解PCB元件選擇的技巧。
這主要是說從元件封裝來選擇元件。元件的封裝包含很多信息，包含元件的尺寸，特別是引腳的相對位置關系，還有元件的焊盤類型。當然我們根據元件封裝選擇元件時還有一個要注意的地方是要考慮元件的外形尺寸。
焊盤的選擇：這個是我們需要考慮的比較多的地方。
首先包括焊盤的類型。其類型包括兩種，一是電鍍通孔，一種是表貼類型。我們需要考慮的因素有器件成本、可用性、器件面積密度和功耗等因數。從制造角度看，表貼器件通常要比通孔器件便宜，而且一般可用性較高。對于我們一般設計來說，我們選擇表貼元件，不僅方便手工焊接，而且有利于查錯和調試過程中更好的連接焊盤和信號。

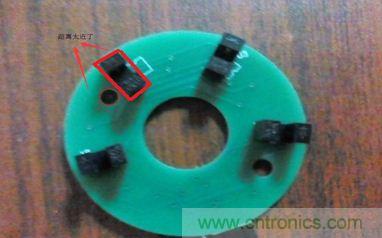

其次我們還應該注意焊盤的位置。因為不同的位置，就代表元件實際當中不同的位置。我們如果不合理安排焊盤的位置，很有可能就會出現一個區域元件過密，而另外一個區域元件很稀疏的情況，當然情況更糟糕的是由于焊盤位置過近，導致元件之間空隙過小而無法焊接，下面就是我失敗的一個例子，我在一個光耦開關旁邊開了通孔，但是由于它們的位置過近，導致光耦開關焊接上去以后，通孔無法再放置螺絲了。
另外一種情況就是我們要考慮焊盤如何焊接。在實際過程中我們常按一個特定的方向排列焊盤，焊接起來比較方便。
元件的外形尺寸：在實際應用當中，一些元件(如有極性電容)可能有高度凈空限制，所以我們需要在元件選擇過程中加以考慮。我們在最初開始設計時，可以先畫一個基本的電路板外框形狀，然后放置上一些計劃要使用的大型或位置關鍵元件(如連接器)。這樣，就能直觀快速地看到(沒有布線的)電路板虛擬透視圖，并給出相對精確的電路板和元器件的相對定位和元件高度。這將有助于確保PCB經過裝配后元件能合適地放進外包裝(塑料制品、機箱、機框等)內。當然我們還可以從工具菜單中調用三維預覽模式瀏覽整塊電路板。
