【導讀】POC同軸纜供電技術，利用同軸電纜整合視頻傳輸與直流供電功能。該系統方案由前端POC攝像機、POC供電設備等組成，可以有效減少攝像頭的布線長度，節省空間，減少施工人力成本。

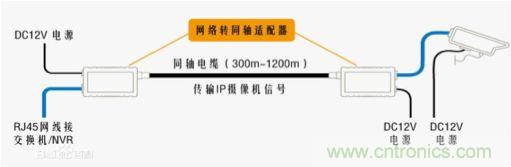

圖片來自百度百科
引言
POC(Power Over Coaxial)同軸纜供電技術，利用同軸電纜整合視頻傳輸與直流供電功能。該系統方案由前端POC攝像機、POC供電設備等組成，可以有效減少攝像頭的布線長度，節省空間，減少施工人力成本。
PoC供電
常規監控系統布線中，一般需要布置電源專線給攝像機、錄像機供電，以及網絡專線(RJ45網線等)給網絡攝像機、錄像機傳輸圖像信號（傳輸距離局限于100米），如圖1。PoC 是一種新型網絡監控的布線傳輸方案，支持用一根同軸電纜給多臺前端設備供網供電，傳輸距離超過300米，如圖2，但由此帶來的供電線受信號干擾問題需要通過適當?shù)腅MC濾波網絡來解決。
圖1
圖2（圖片來自TI官網）
PoC濾波網絡設計

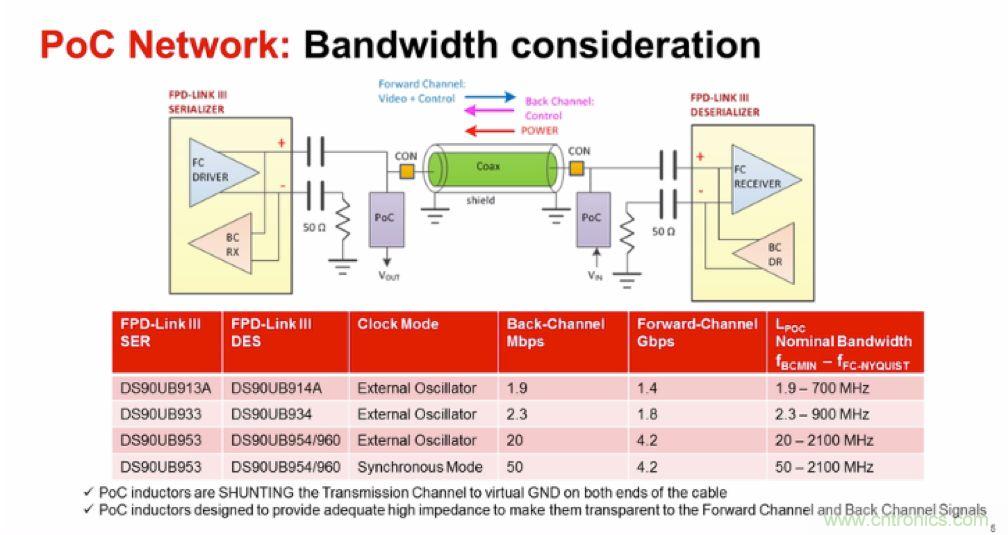

目前常見的EMC濾波網絡方案有2階或3階方案，目的是構建一個足夠帶寬的阻抗網絡，用以濾除從數MHz到GHz范圍內的視頻噪音。如圖3，當使用PoC時，在電纜兩端的PoC電感器充當同軸電纜的分流元件。要想使向前通道信號和反向通道信號盡量不受影響，PoC電路中就需要在帶寬內阻抗很高的電感。

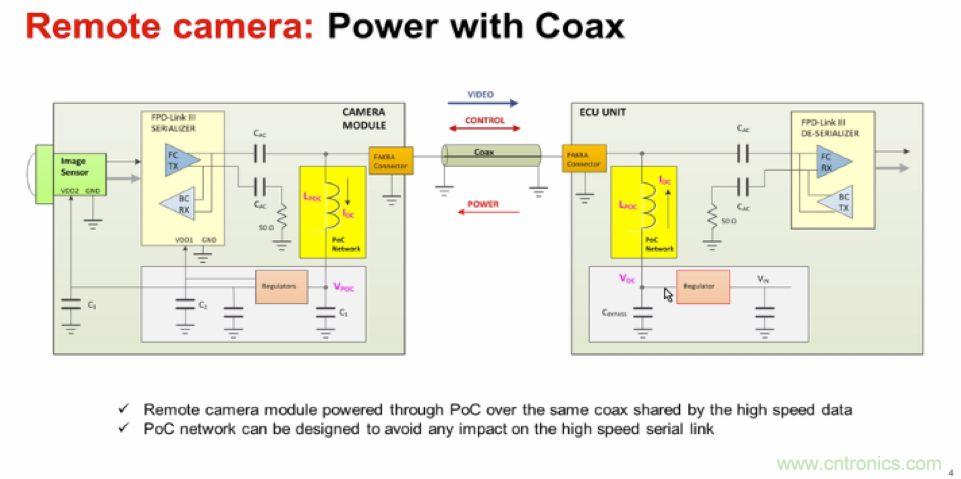

圖3（圖片來自TI官網）
在DC線路，IR導致的壓降要足夠小來保證電源效率，因此電感和線纜需要有較低的DCR。另外為了傳輸更高的功率和保持高效率，一般需要采用更高的傳輸電壓。當然，在采用更高的傳輸電壓時，AC耦合電容必須有合適的額定電壓來匹配高壓系統（如圖4）

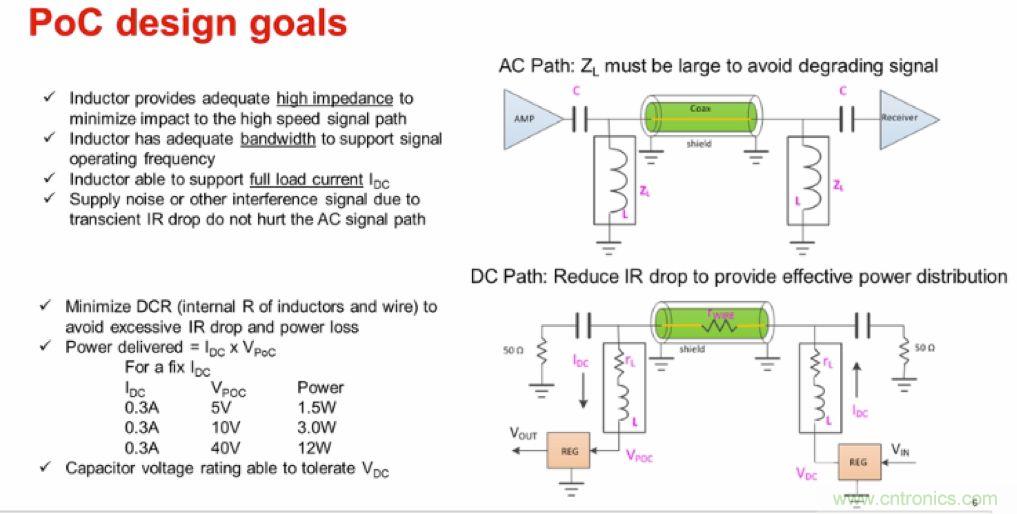

圖4（圖片來自TI官網）
這就對電感提出了以下幾方面要求：
?電感的阻抗必須足夠大，才能有效的避免影響高速信號。
?電感必須有足夠的帶寬來支持信號操作頻率。
?必須有足夠高的飽和電流來支持全負載時通過的電流。
?其他由于壓降導致在電感上產生的噪音或干擾要足夠小以降低對AC信號的影響。

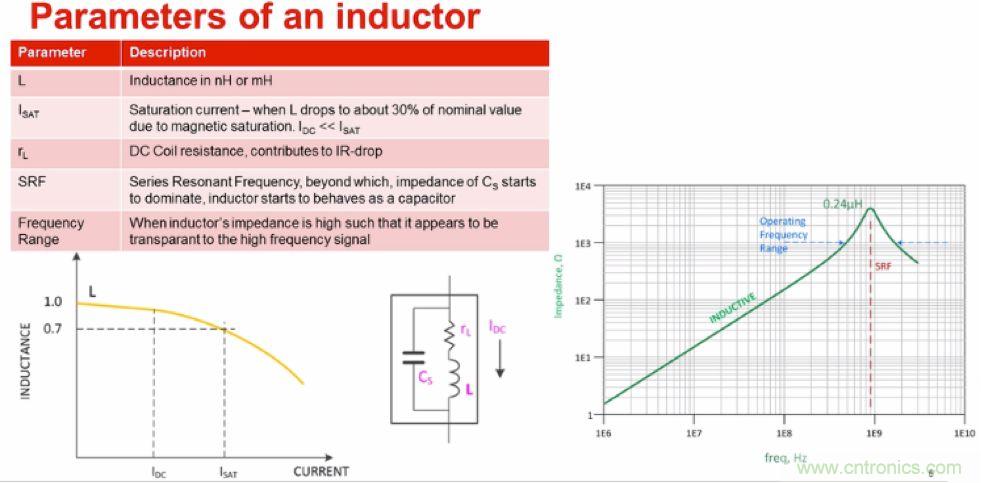

對應的電感參數解釋如下圖5：
圖5（圖片來自TI官網）
■ L（電感量）：電感器必須在視頻信號的頻率范圍內提供高阻抗，才能有效的支持交流信號。
■Isat（飽和電流）當電流更大時，電感值會顯著下降，需要有很高的飽和電流，才能支持電路的負載直流電流。
■RL（DCR直流電阻）為了不影響DCR （ U=IR ）下降及能量的能量分布，應該選擇較低的直流電阻。SRF（自諧頻率） SRF必須要足夠高，才可以支持電路的工作頻率。如果SRF超過了工作頻率，電感器的阻抗變大，電感就起到電容的作用了。
在現實中，為了覆蓋反向通道頻率和前信道頻率，很難找到一個具有非常寬的帶寬的電感器，若通過不同值和不同SRF的級聯多重電感，就能構造出寬的帶寬PoC電感。這樣它們就能支持全負荷電流，且能夠保持電感值來達到高阻抗（圖6）。
圖6（圖片來自TI官網）
PoC濾波網絡設計模擬
順絡電子可以提供不同尺寸和特性的電感來滿足PoC濾波網絡的需求，我們通過不同的解決方案模擬來看看實際的效果。

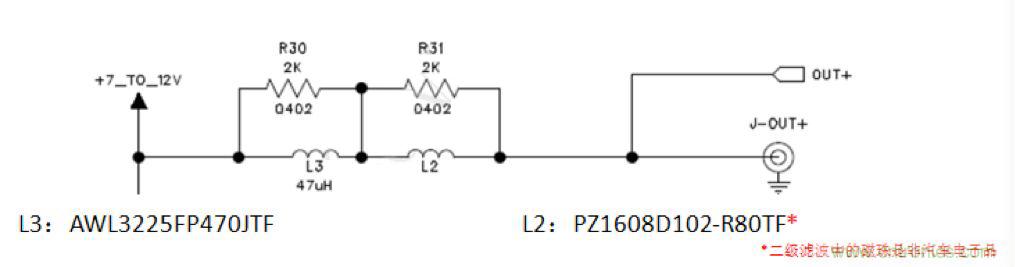

1）2階方案-小尺寸
圖片來自順絡
圖片來自順絡

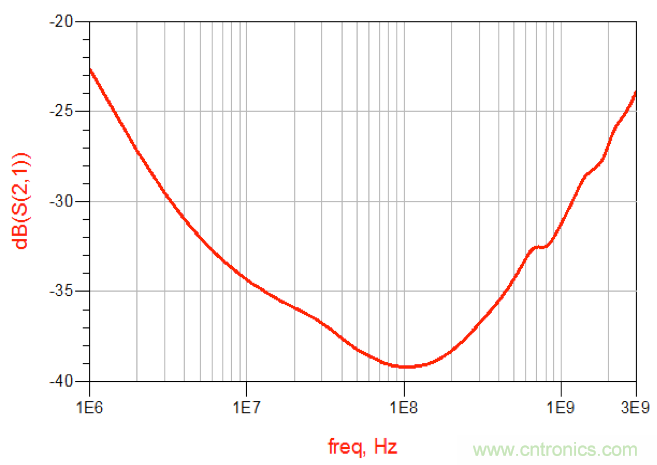

此方案中，對于1MHz~3GHz范圍內的噪音抑制都在-22db以上，最大抑制頻率大約在100MHz,接近-40dB。

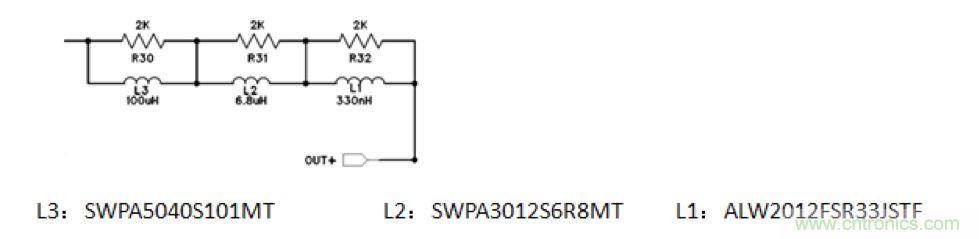

2）3階方案A—工業品
圖片來自順絡
圖片來自順絡
此方案中，對于1MHz~3GHz范圍內的噪音抑制都在-33db以上，最大抑制頻率大約在1000MHz,接近-45dB。
3）3階方案B—車載品
圖片來自順絡
圖片來自順絡

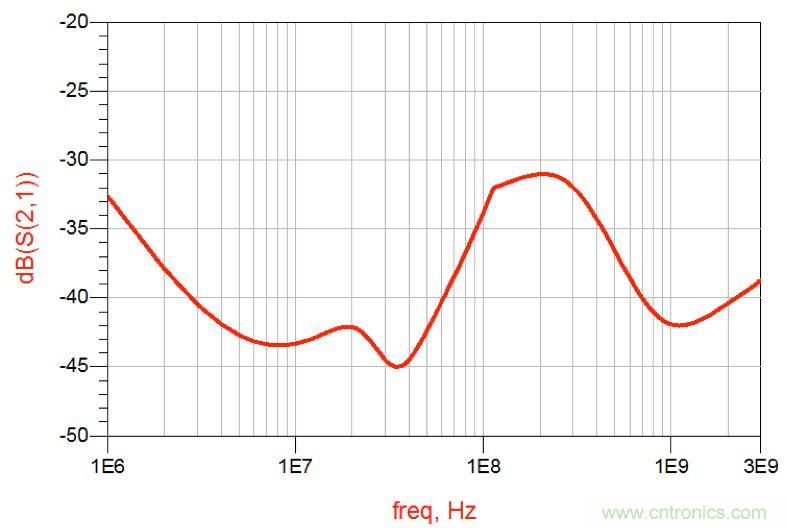

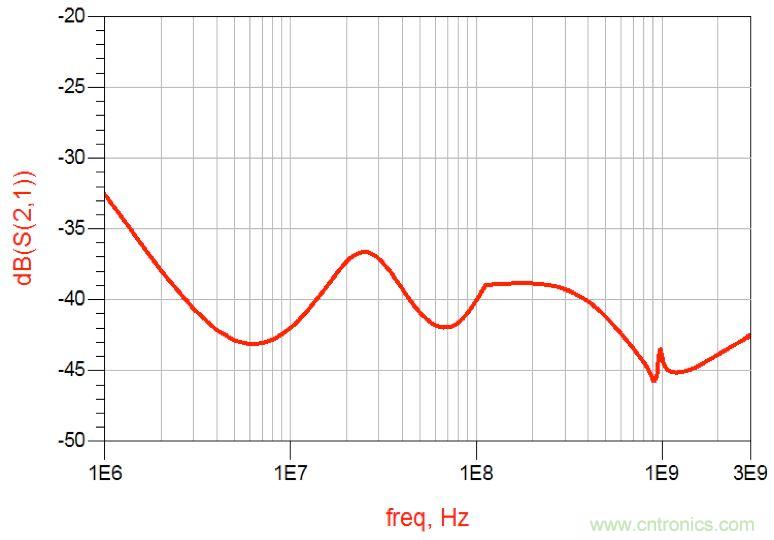

此方案中，對于1MHz~3GHz范圍內的噪音抑制都在-31db以上，最大抑制頻率大約在30MHz,接近-45dB。

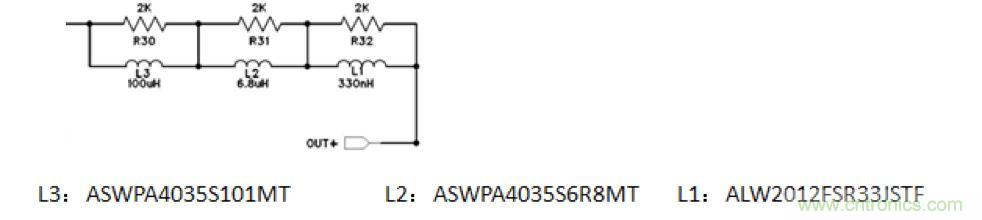

4）3階方案C—小尺寸
圖片來自順絡
圖片來自順絡

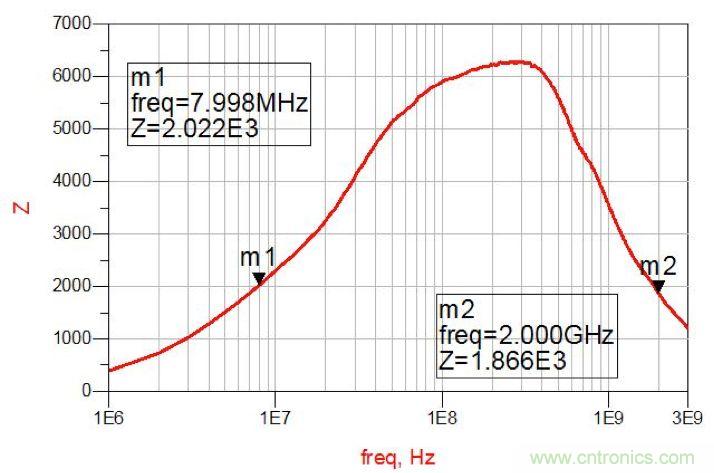

在頻率為8MHz-2GHz的范圍內，阻抗均大于1.8 KOhm。
總結
1）整體三級濾波更好（二級濾波在100Mhz~500MHz的濾波效果比三級濾波略好）
2）2階方案和三級方案C是小尺寸物料推薦，適用于電流較小，空間有限中應用。
