【導讀】近年來隨著信息量的增加，智能手機向著大屏高像素化發展，顯示屏傳輸影像信號的數據量也在增加。為了有效地傳輸信號，通常使用叫做MIPI D-PHY的差分傳輸接口。但為追求更高的傳輸速度，開始使用MIPI C-PHY。MIPI C-PHY與原先的D-PHY的傳輸方式不同，因此也需要不同的靜噪濾波器。此處將介紹MIPI C-PHY的靜噪的特點和對策元件。

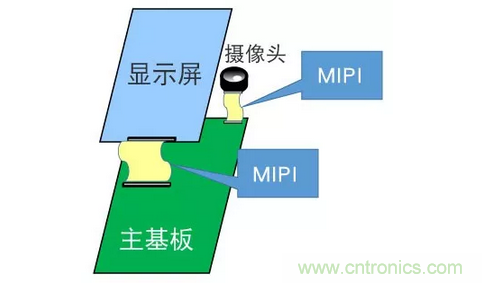

什么是MIPI C-PHY

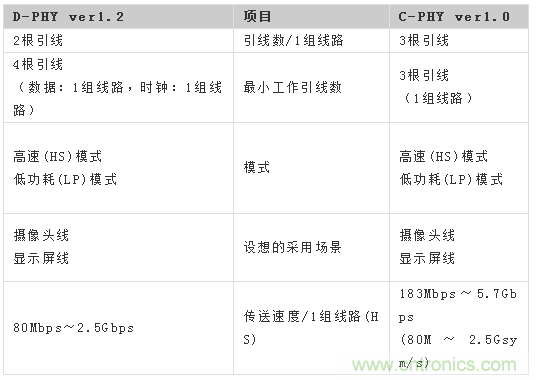

MIPI C-PHY是MIPI Alliance制定的便攜設備中數據傳輸的規格，D-PHY1組線路最大2.5Gbps，而C-PHY可達到5.7Gbps的信號速度。
D-PHY之后還制定出了M-PHY規格，C-PHY介于D-PHY和M-PHY之間成了標準規格。
一般差分傳輸線D-PHY的1組線路由2根引線構成，C-PHY則是1組線程則由3根引線構成的復雜的差分傳輸線。
C-PHY的優勢
C-PHY為3線傳輸→數據傳輸速度提升（*信號頻率與D-PHY相同）
時鐘線不存在→更節省空間

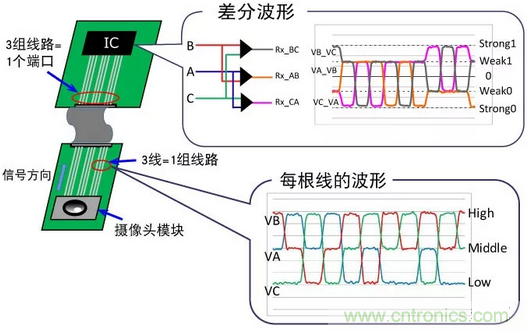

MIPI C-PHY的信號傳輸
3根線組成一組線路傳輸數據
時鐘線不存在
3根線（A,B,C）的值為高，中，或低
3根線的值各不相同（不會發生2根線以上相同的狀態）
接收信號為2根線各自的差分(AB,BC,CA)
每根線整合為50Ω，差分為100Ω
來源：村田制作所
