產品特性：
- 基波對應振蕩頻率為2.5GHz
- ±200×10-6的高度頻率穩定度
- Q值為1000
- 插入損失為6分貝
應用范圍：
- 無線通信
- 測量?jī)x器等用途

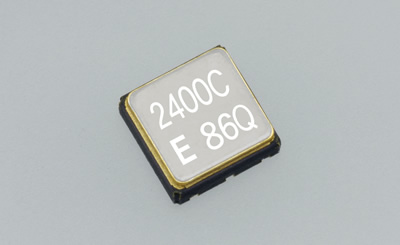

Epson Toyocom將表面聲波（SAW）諧振器的設計技術和超精密制造技術相融合，開發出以基波對應振蕩頻率為2.5GHz的高頻、同時達到±200×10-6的高度頻率穩定度的表面聲波（SAW）諧振器NS-34R。計劃在2008年度內實現商品化。
NS-34R是具有2-port構造的諧振器，振蕩電路設計中極為重要的Q值(負荷指標Q)為1000，具有插入損失為6分貝的優越的共振特性，而且可以疊加+10dBm以上的高電力。
基于NS-34R的特長：高度的頻率穩定度，就能將低相位噪音特征、低抖動特征、優越的振蕩信號的高速起動和低耗電變?yōu)榭赡堋?/p>
因此，在使用微波以上的頻率，需要高頻、高精度時鐘的無線通信或測量?jī)x器等用途上，該產品為實現應用性能的飛躍提高將做出貢獻。
為了以基波實現高頻，較為通常的做法是使用表面橫波（STW）水晶材料的以前的技術，但頻率溫度特性大大取決于于電極材料及其膜的厚度，存在著難以實現諧振器高精度化的課題。
Epson Toyocom已具備了高達800MHz共振頻率的批量生產實際經驗。在此之上，以使用獨自的ST切割制造出的晶體表面聲波（SAW）諧振器為基礎，再通過使用叉指換能器(IDT)的精微化和安定化等制造技術，從而開發出比原有的表面橫波（STW）3倍以上出色的頻率溫度特性，包括初始頻率公差、頻率溫度特性及老化在內的頻率穩定度達到±200×10-6以及共振頻率上限直至2.5GHz的表面聲波（SAW）諧振器。
今后，Epson Toyocom計劃亦將使用了上述「NS-34R」并可以輸出GHz帶基波振蕩頻率的晶體表面聲波（SAW）振蕩器以及壓控晶體振蕩器（VCSO）等商品化。此外，亦在開發頻率穩定度為±100×10-6的更高水準的商品。
主要規格
| 項目 | 規格 |
| 額定頻率范圍 | 800MHz to 2500MHz |
| 頻率穩定度 | ±200×10-6 |
| 拐點溫度 | ＋37.5℃ ± 20℃ |
| 頻率溫度系數(第二) | (－0.016±0.004) ×10-6/℃2 |
| 工作溫度范圍 | 0℃ ～ ＋75℃ |
| 外部尺寸規格 | 3.8 × 3.8 × 0.98t |
