【導讀】大夏天可以窩在空調房當然涼快，可遺憾的是空調不能隨身攜帶，于是這便攜的小風扇就派上用場了！本次DIY風扇采用的是鋰電池，有搖頭功能且角度較大，支持關閉搖頭功能。有了它，就算停電也不怕了！一起來看看它是如何制做出來的吧！
1 搖頭風扇DIY工具及材料
DIY工具
● 尖嘴鉗
● 臺鉗
● 剪刀
● 502瞬間強力膠
● 透明膠
● 海綿膠
● 烙鐵
DIY材料
○ 電機（可以是普通電機也可以是帶減速組的空心杯電機）
○ 扇葉
○ 保護電機的塑料殼（這里我用的是糖果盒）
○ 電源
○ 開關*2
○ 電路部分的外殼
○ 大號不銹鋼書夾
○ 減速電機（搖頭用）
○ 塑料片/易拉罐，二選一
○ 鵝頸管（可選）
○ 電線
○ 熱縮管
○ 用于制作控制部分的塑料盒
2 制作搖頭風扇電機部分
2.1 固定電機

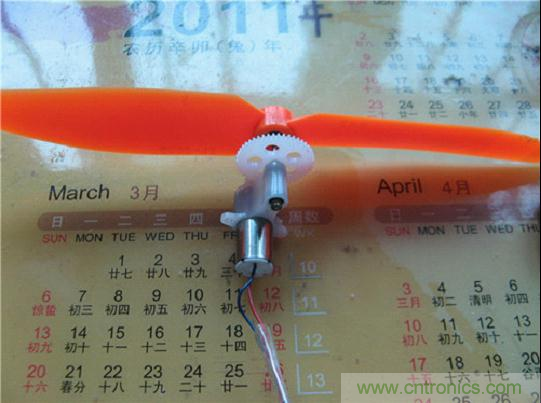

帶減速組和螺旋槳的6mm空心杯電機。

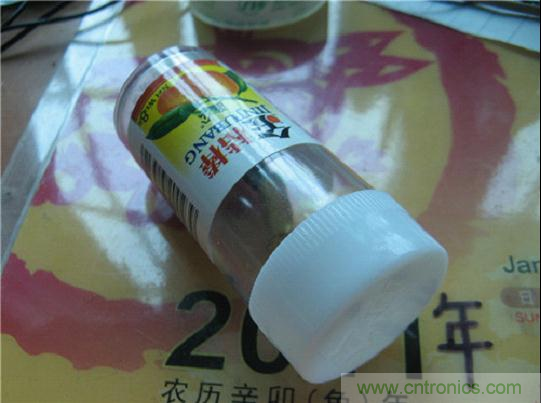

用于固定和保護電機的“機殼”——就是裝糖果的小盒子啦，用什么都行，只要能給電機一個容身之地就好啦。
[page]

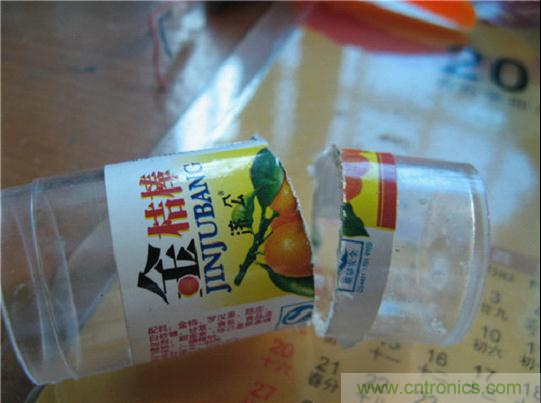

由于需要兩頭都有口，再加上長度似乎太長了點，于是從尾部截斷糖果盒。

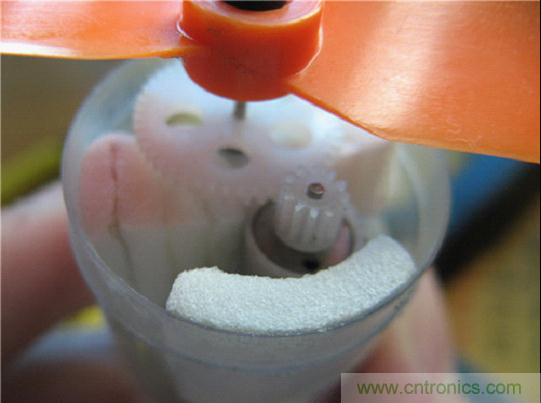

使用海綿膠固定住電機。
搖頭電機安裝過程——忘拍照了，湊合著看吧。

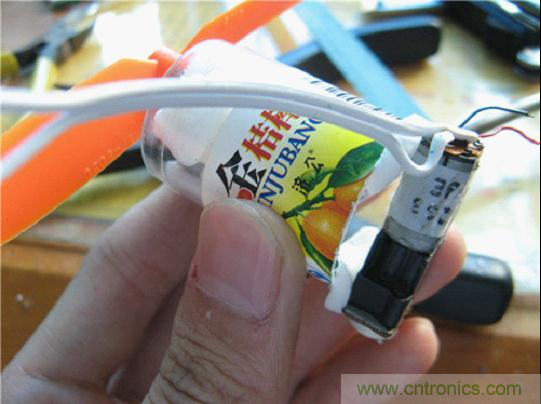

擺頭電機安裝完畢后。
[page]
2.2 偏心軸，電機支架制作

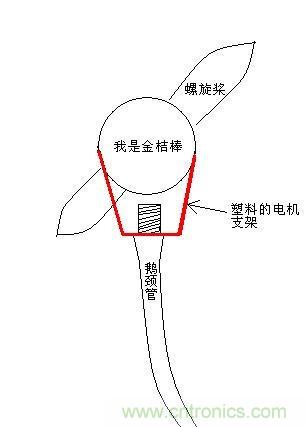

支架的示意圖——“U”型的，用于支撐電機殼，不難理解吧？
這是支架，從圖中可以看出，支架可以繞著鵝頸管旋轉。

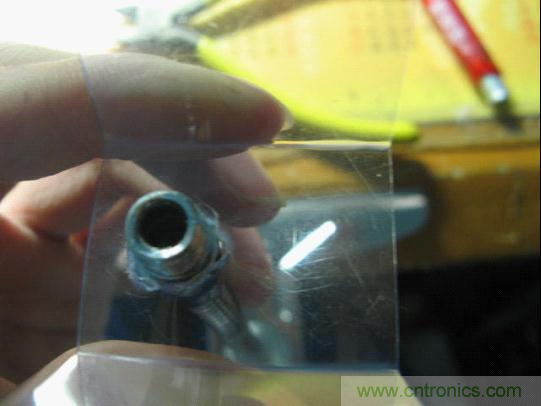

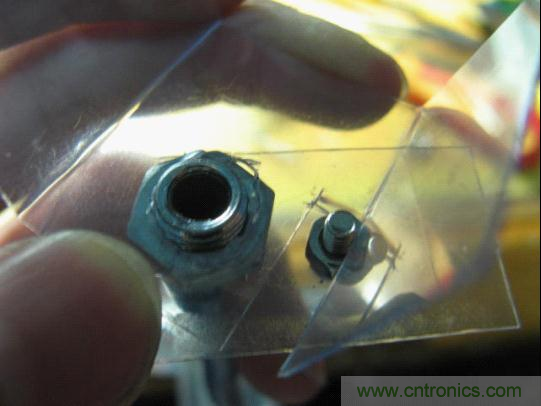

接下來是制作偏心軸——現在是一大片塑料片，隨后會裁剪成圖中所示的形狀。
支架必需得裁出一條槽，讓螺絲（起到軸的作用）通過。
連接兩個軸的塑料片——這里的塑料片由于會滑脫，后面被換成了全塑料，沒有鐵絲的了。（因為中間會打滑）

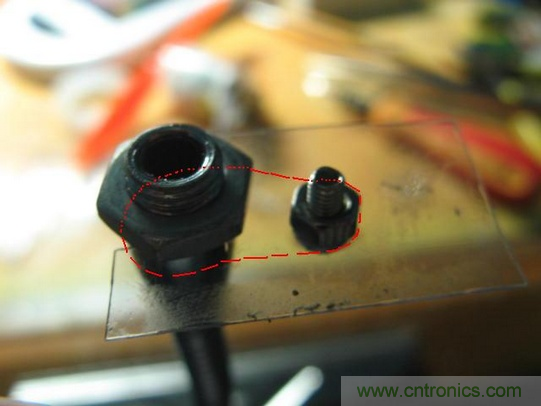

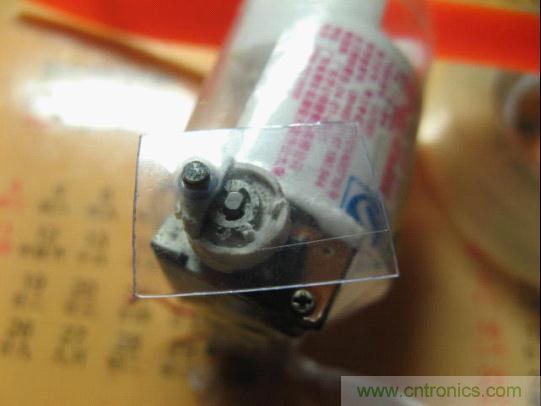

減速電機偏心軸的制作，上圖是一大塊，裁成下圖的形狀，并打上螺絲作為新的軸。
2.3 制作連桿

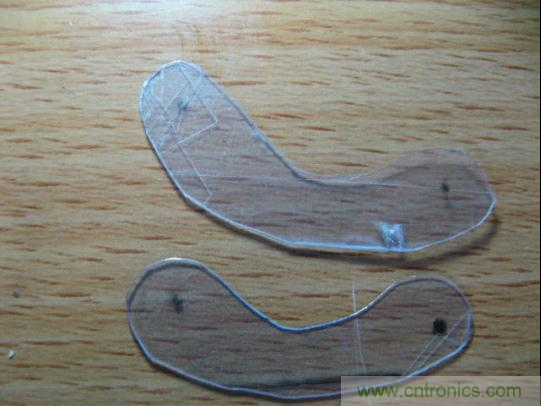

第一套方案，因為中間雙面膠打滑，所以廢棄了。
這是連桿的第二套方案，后來發現轉動的時候會與鵝頸管發生沖突，導致堵轉，所以換成了第三套那種有點弧度的方案。
這是第三套，也是最終方案，上面那個長的。這樣做的好處在于轉動時不會與鵝頸管起沖突。

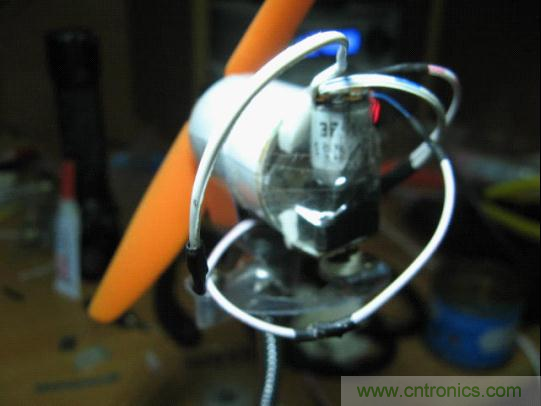

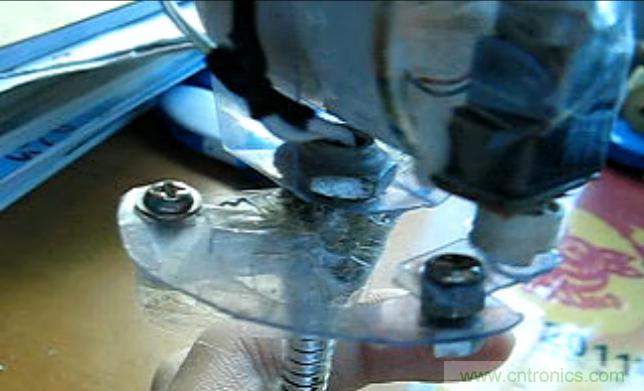

搖頭的機械部分的詳細特寫。
3 搖頭風扇電源及控制部分
3.1 搖頭風扇電源

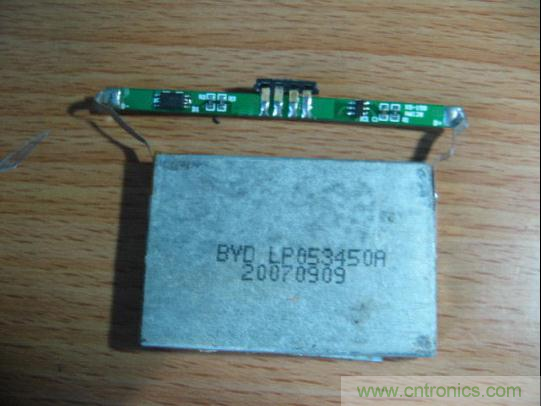

這是撿來的電池，只有電芯了，外殼被我K.O了。
相關參數：電壓3.7V 容量1300mAh 帶保護板（這不是“比亞迪”的電芯么？？）。

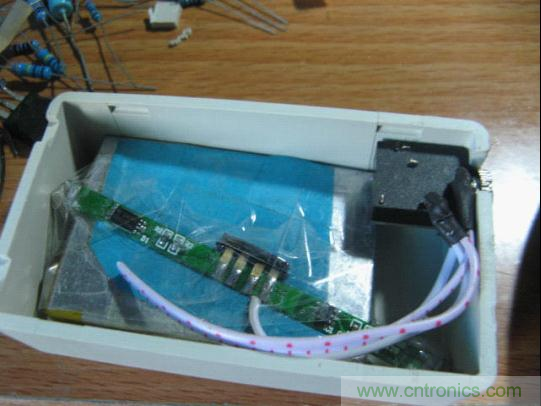

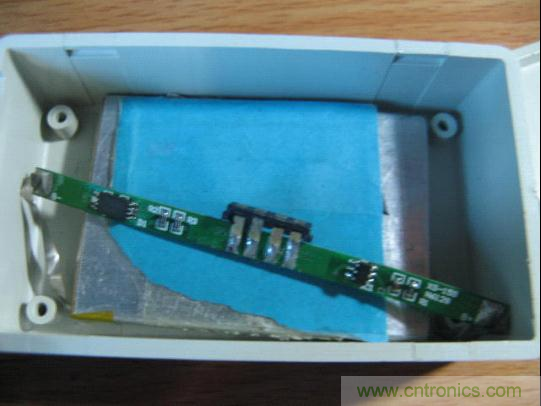

保護板稍顯長了點，不過還是可以放進用于制作控制部分的塑料盒子里。

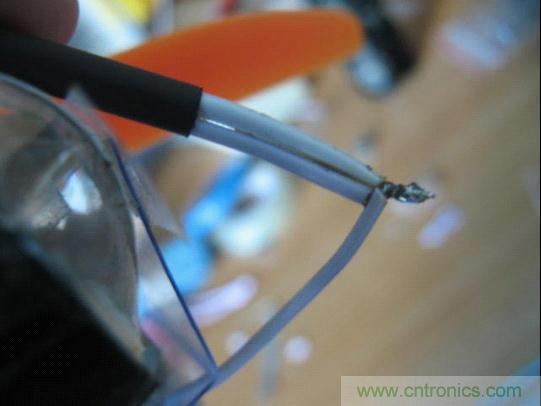

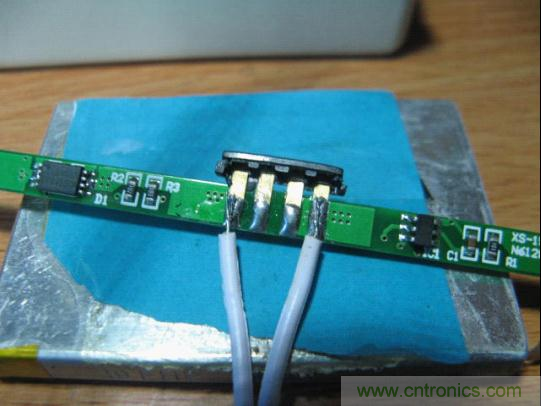

焊接電線。
[page]
3.2 搖頭風扇充電接口

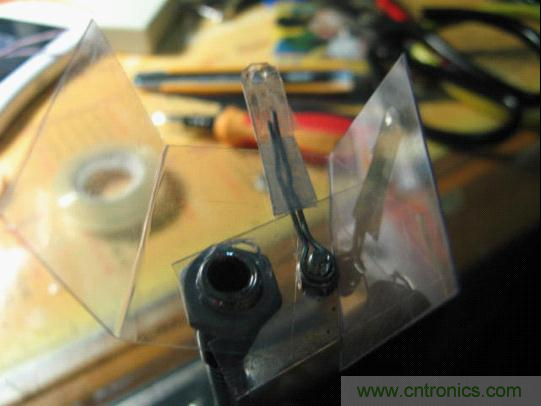

準備焊接充電接口——手上沒別的了，用了3.5mm的耳機接口（底下那個就是耳機插座，上面那兩根導線是準備焊在插座上的，用于給電池組充電）。

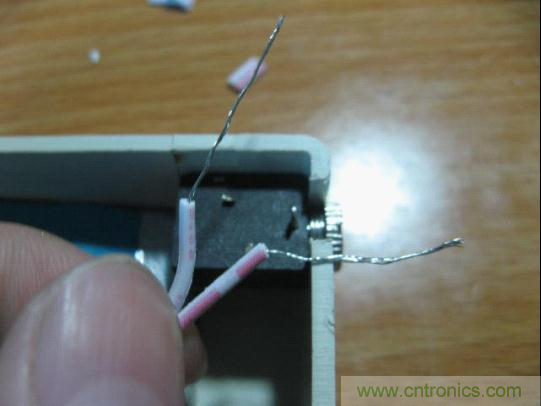

焊好后。（電池的線被我不小心扯掉了一根，囧，還好不影響使用。）
3.3 搖頭風扇控制部分

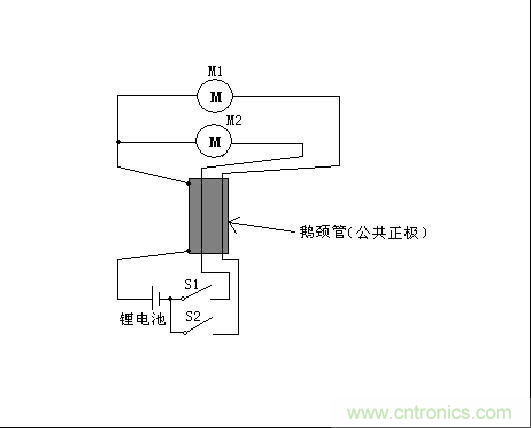

電路原理圖，其實很簡單的。

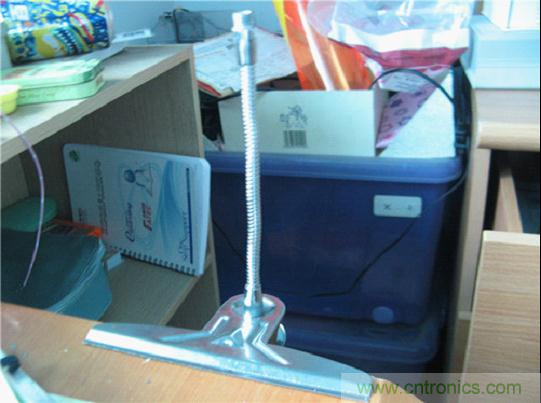

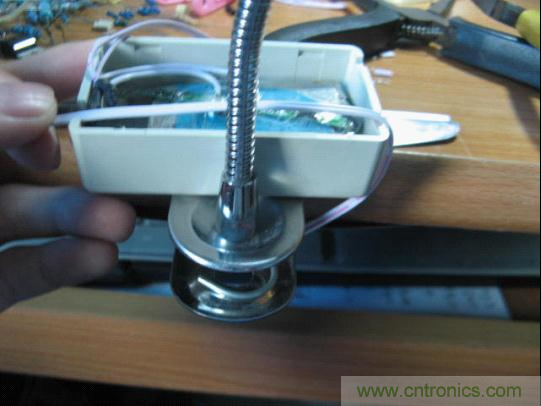

把鵝頸管裝在大號書夾上，鵝頸管是空心的，所以把用于控制兩個電機的電線從鵝頸管里面穿過去，這樣也美觀些。
從鵝頸管出來的電線。

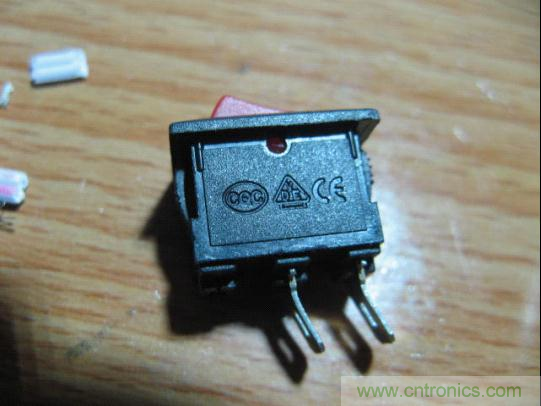

用于控制扇葉電機的開關。

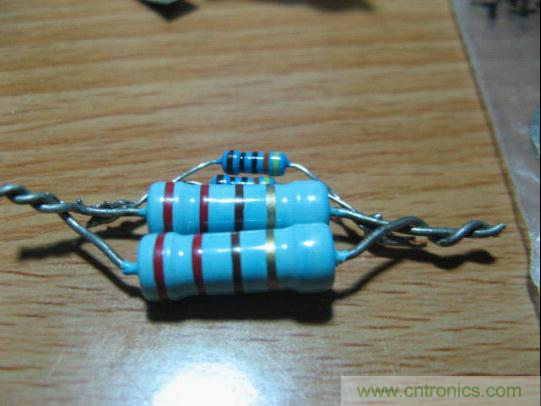

用于給減速電機分壓的電阻，共210Ω。這是多次試驗得出的結果，四個電阻并聯。（因為直接給3.7V的話，減速電機轉的太快了，對電機不好）

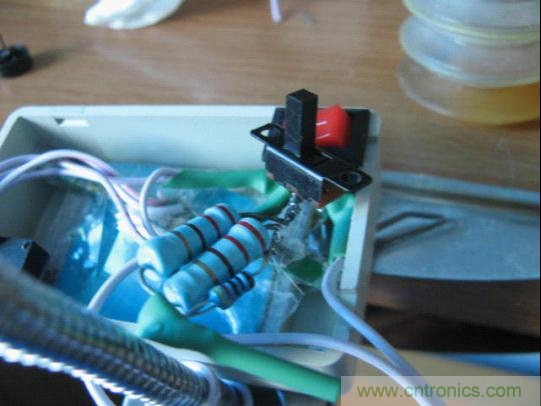

開關神馬的都連接好了——那個旁邊有電阻的黑色的小開關是減速電機的開關，紅色的那個是6mm空心杯電機的開關。（原理圖上面有）

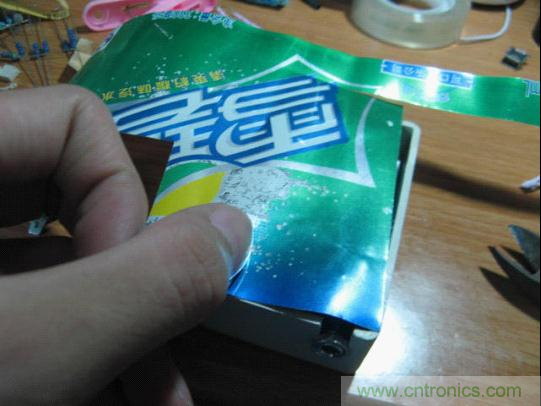

由于塑料片用完了，用易拉罐代替，制作控制部分的蓋子。

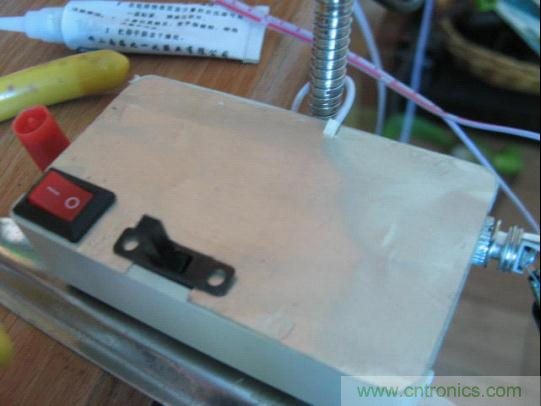

簡約而不失個性的控制部分。
[page]
4 組裝搖頭風扇
焊接好電線（這是減速電機與空心杯電機的公共線，下面焊到了鵝頸管上）。
把公共線焊到鵝頸管上（焊倒是焊得上，但是很容易掉，所以外面包了N層透明膠）。
好壯觀，電線還沒固定好的說。
將控制部分用海綿膠粘在大號書夾上面。（后面繞出去的是公共線，下面是書夾）

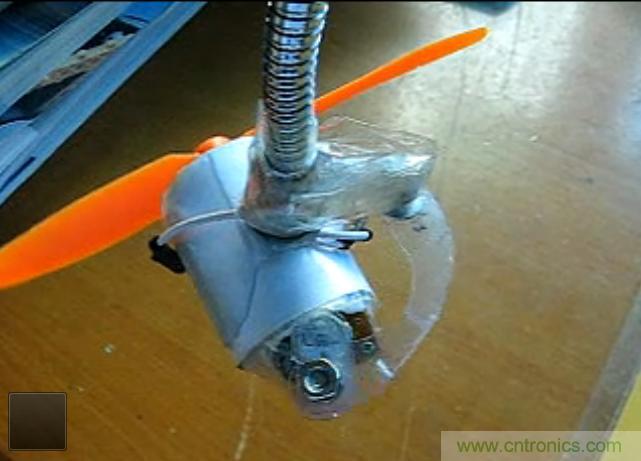

5 搖頭風扇制作完成

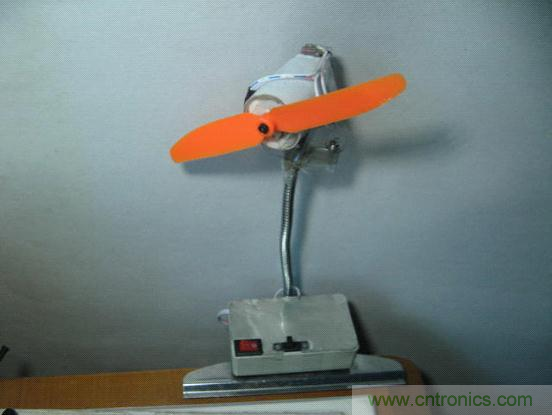

至此，會搖頭送風的小風扇完工啦！全速狀態下可連續工作4.5小時。
