【導讀】汽車電子的概念最近很是火爆，許多公司巨頭都在想方設法的讓自己的汽車更有賣點，而汽車的音響設備應該是很多愛車或者想買車人的一大重點需求，所以，今天給大家介紹下汽車音響中的低頻窄帶帶通濾波器。
十多年前，由于測試需要1kHZ濾波器，想到曾經用過的音叉濾波器，但是音叉體積大，很不方便。后來想到用雙T陷波器來個反轉，變成窄帶帶通濾波器；是不是可行其實心里也沒底，還好，搭起來不難，當時的產品沒用到通用運放，就用磁頭放大器搭好電路，一試還真好，原來收音很多毛刺的1kHz信號經過濾波器后變成非常漂亮的正弦波。
2000年左右，某車廠要求把報警聲由汽車音響發出，可以節省儀表盤的蜂鳴器。當時在汽車音響由MCU或DSP產生的報警聲很多雜音，加多種濾波器都濾不干凈；這使我又想到了這個窄帶帶通濾波器，就讓工程師加上這個電路，果然聲音干凈了，發出“咚...，咚…”清脆的聲音。
下面介紹這個窄帶帶通濾波器實現的原理：

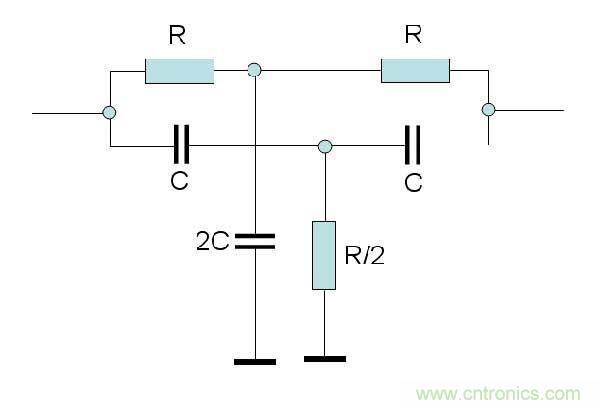

1、 雙T陷波器基本電路：
雙T電路
f0= 1/2πRC

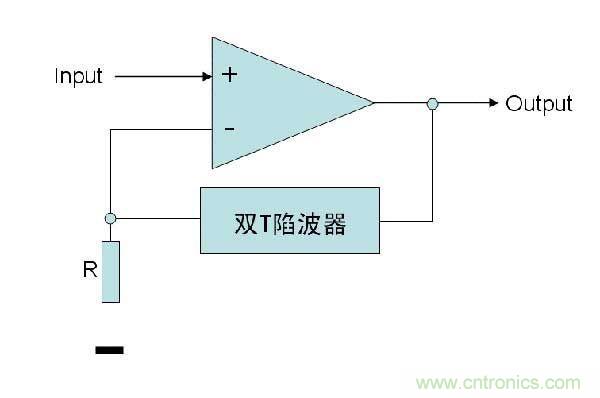

2、窄帶帶通道示意圖如圖2，把雙T電路擺在運放的負反饋回路就變成窄帶帶通的電路。
圖2：窄帶帶通濾波器示意圖
3、實際的應用電路如圖3所示，圖3是個1kHz的窄帶帶通，Q值約為16。圖中的R1、R2、R3和C1、C2、C3組成雙T陷波器，在負反饋回路對1kHz有很大的阻抗，所以1kHz得到放大，對其他頻率的阻抗很小，基本沒什么放大。
圖3：1kHz窄帶帶通濾波器
這個電路很容易搭建，也容易見效。這種濾波器很少場合應用，需要用到時候卻會苦于無方案。
