基爾霍夫電流定律(KCL)
在集總參數電路中，在任一時刻，流入(或流出)任一節點或封閉面的各支路電流的代數和為零，即∑i(t) = 0

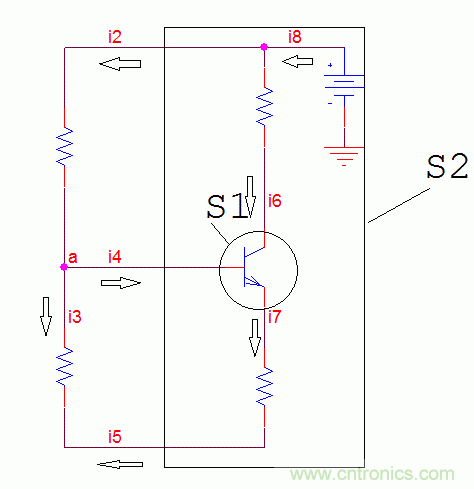

例1：放大電路直流分析
若規定流出節點或封閉面的電流為正，流入節點或封閉面的電流為負。
對節點a,有 i3+i4-i2=0
晶體管可以看作封閉面S1： -i4 –i6 +i7 =0
封閉面S2: i2+i5-i4=0
例2：
基爾霍夫電壓定律(KVL)
在集總參數電路中，在任一時刻，沿任何一回路巡行一周，各元件電壓的代數和為零，即∑u(t) = 0

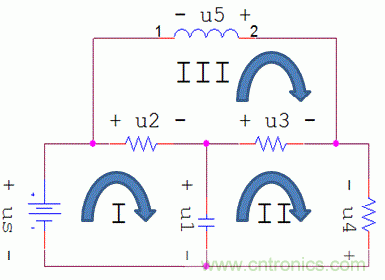

對于回路II ：-u1 + u3 - u4 =0
對于回路III ：-u5 – u3 – u2 =0
等效變換
結論1：兩個二端電路(單口)N1和N2，若它們的外部端口處電壓電流關系(VCR)保持不變，則稱N1和N2互相等效。
結論2：當把電路N1變換為N2后，若對應各節點的KCL方程不變，則稱N1和N2互相等效。
結論3：當把電路N1變換為N2后，若對應兩點間的電壓保持不變，則稱N1和N2互相等效。
根據等效變換的概念，對于兩種特殊情況有以下結論：
若電路中某支路電流為零，則可以用開路(斷路)代替;
若電路中某支路電壓為零，則可以用短路線代替。
電壓源:電源內阻較小時，u = us –Rs*i
電流源：電源內阻較大，i = is – Gs*u = is-u/Rs
從電路分析的角度，兩種形式的電源可以等效互換。

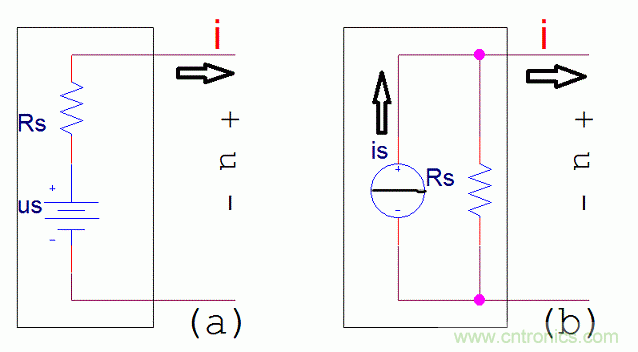

對于端口電壓可表示為：u=us-Rs*i
對于由KCL有 i=is–u/Rs → Rs*i=Rs*is-u → u = Rs*is – Rs*i。若令us = Rs*is,根據等效概念，電流型電源就與電壓型電源的外部VCR相同，因而兩者互相等效。
反過來由也可等效于。
[page]
電路分析方法
1.網孔分析法
2.節點分析法
節點分析法的一般步驟：
1. 將電路中所有電壓型電源轉換為電流型電源。
2. 在電路中選擇一合適的參考點，以其余的獨立節點電壓為待求量
3. 列出所有未知節點電壓的節點方程，其中自電導恒為正，互電導恒為負。
4. 聯立求解節點電壓，繼而求出其余量。

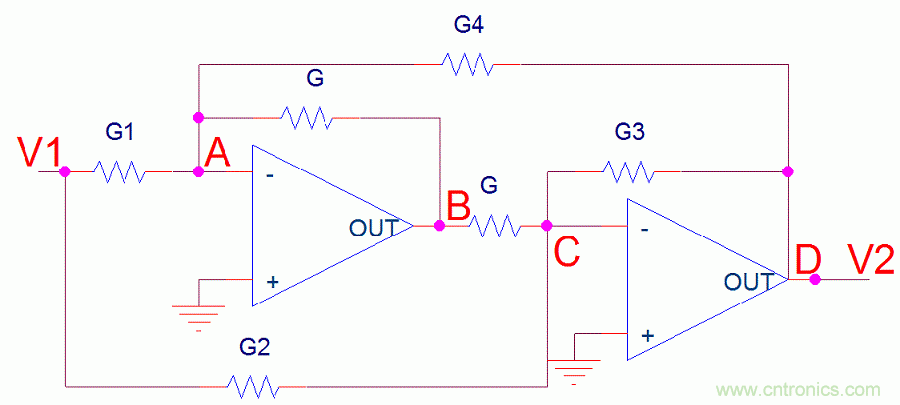

例：求V2
由于運算放大器輸出端電流為任意值，故不能在節點B和D處列KCL方程(不懂為什么)。已知V1所以在節點A、C處列方程為
(G1+G+G4)Va - G1*V1 - G*Vb - G4*V2 = 0
(G+G2+G3)Vc – G*Vb – G2*V1 – G3*V2 = 0
因?yàn)閂a = Vc=0 ，解得V2 = (G1-G2)*V1/(G3-G4)
[page]
疊加定理
在線性電路中，任一支路的電流(或電壓)可以看成是電路中每一個獨立電源單獨作用于電路時，在該支路產生的電流(或電壓)的代數和(疊加)。
1. 只適用于線性電路
2. 疊加時要注意按參考方向求其代數和
替代定理
任意具有惟一解的網絡，若某支路的電壓u或電流i在任一時刻為確定的值，則該支路可用方向和大小與u相同的電壓源代替，或用方向和大小與i相同的電流源代替。不會影響外部電路的解答。(替代的網絡可以是非線性的)

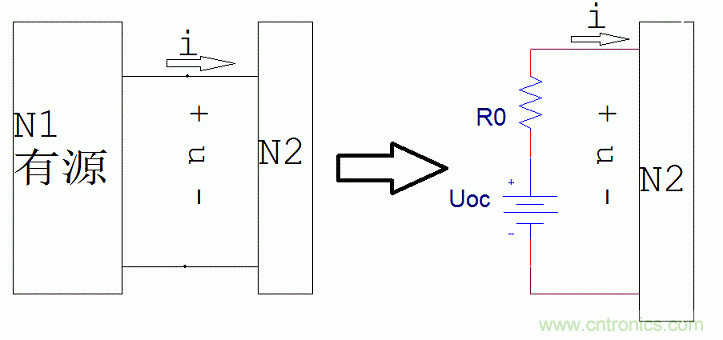

戴維寧定理
任何線性有源二段網絡N，對其外部而言，都可以等效成為一個戴維寧電源。該電源的電壓值等于網絡N二端子間的開路電壓Uoc,其串聯的電阻R0(稱輸出電阻或等效電阻)等于網絡N內部獨立源為零時二端子間的等效電阻。
1.斷開所要求解的支路或局部網絡，求出所余二端有源網絡的開路電壓Uoc。
2.令二段網絡內獨立源為零，求等效電阻(輸出電阻)R0
3.將待求支路或網絡接入等效后的戴維寧電源，求解答
一般求R0有以下兩種方法：
1. 串并聯法 若二端網絡N中無受控源，當is=0,us=0后N中電阻出現簡單的串并聯結構，直接求R0
2. 外加電源法 若二端網絡N中有受控源，或者當is=0,us=0后無法進行電阻的串并聯簡化，則按等效電阻定義，在二端子間加一電壓u(或電流i)則R0=u/i。式中u并不給出確定的值，只要找出u,i的關系即可。
諾頓定理
任何線性有源二段網絡N，對其外部而言，都可以等效成為一個諾頓電源。其電流源的取值等于網絡N二端子短路線上的電流isc，而等效內阻R0等于網絡N內部獨立源為零時二端子間的等效電阻。
最大功率傳輸定理
設一負載RL接于電壓型電源上，若該電源的電壓Us保持規定值和串聯電阻Rs不變，負載RL可變，則當RL=Rs時，負載RL可獲得最大功率。
