【導讀】本文為大家介紹的是一個電風扇自動溫控調速器電路設計，該電風扇自動溫控調速器可根據溫度變化情況自動調節電風扇的轉速，電路加以調整，也可用于其它電氣設備的控制。
這是一個電風扇自動溫控調速器，可根據溫度變化情況自動調節電風扇的轉速，電路加以調整，也可用于其它電氣設備的控制。

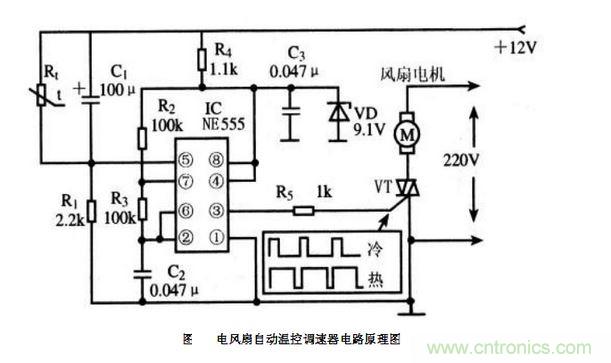

電路工作原理：圖中IC是555時基電路，與R2、R3和C2等元件構成多諧振蕩器，可發出占空比可調的矩形波信號。當溫度變化時，熱敏電阻的阻值發生變化，改變多諧振蕩器輸出方波的占空比，調節雙向晶閘管VT的導通角，從而改變風扇電極兩端的電壓，自動調節電風扇的轉速。元器件選擇 集成電路IC選用NE555時基電路，也可使用LM555和TLC555等型號。VT為雙向晶閘管，其耐壓應在400V以上，額定電流應根據所控制的電風扇容量來合理選用。電阻R1～R5可選用普通1/8或1/4W碳膜電阻器；Rt為負溫度系數熱敏電阻，可選常溫下阻值為10KΩ左右的熱敏電阻。電容C1選用普通鋁電解電容器；電容C2和C3選用滌綸電容器。VD為穩壓值為9.1V的穩壓二極管。
