【導讀】測量溫度的電路設計一般采用熱敏電阻做為傳感器，測量的方法也分為兩大類，分別是R—V 轉換電壓測量法和R—F 轉換頻率測量法。但是這兩種電路設計存在很大的弊端，例如電路設計復雜、成本較高、元器件的應用不當影響測量精度。
本文論述一種類R—F 轉換頻率的測量法，用NE555定時器和熱敏電阻等器件構成振蕩器，由MSP430單片機的捕獲功能來捕獲多諧振蕩器輸出信號的高低電平并計數，熱敏電阻Rt 與捕獲高低電平時的計數值的差值成正比關系。
MSP430單片機計數法測溫原理

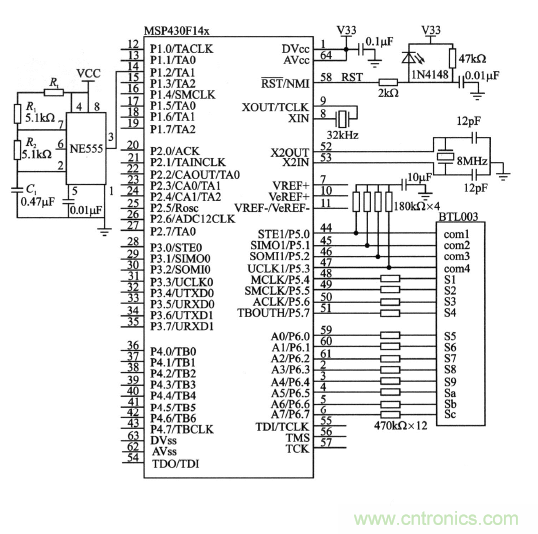

以NE555定時器為核心組成典型的多諧振蕩器，把被測熱敏電阻Rt 作為定時元件之一接入電路中，NE555定時器輸出引腳接MSP430單片機的P1．2腳（Timer_A：捕獲、CCIlA輸入引腳）。系統電路如圖所示。
由測量原理知：被測電阻的阻值越大，測量誤差越小。筆者已應用該方法設計出一款溫度計，測量范圍為一10～80℃，分辨率達到O．01℃，誤差在O．3℃ 以內。該設計充分利用了MSP430單片機的捕獲功能和低功耗功能，使得電路功耗低、電路簡潔、價格低廉、精度高。
