【導讀】高壓電容還有提高微波爐電路效率的作用。因?yàn)槁┐抛儔浩鞴ぷ鲿r(shí)存在滯后的漏感電流，效率較低;有了高壓電容后，其超前的電容電流會對滯后漏感電流起到補償作用，因而能使電路的功率因素得以提高、效率上升。那么即快又準的高壓電容檢測、修理或代換很是必要！
一般我們所熟知的微波爐所用的高壓電容器的額定工作電壓通常為1800～2200V，電容量在0.8～1.2μF，并且電容器的內部都并接著一個10～12MΩ的高阻電阻，其作用是在關機后自動泄放電容器上的電荷。
實物圖
高壓電容的主要作用是與高壓二極管組成半波倍壓整流電路，為磁控管提供直流陽極高壓。高壓變壓器的次級高壓繞組輸出2100V左右的交流電壓，經高壓電容和高壓二極管倍壓整流后，獲得4000V左右的直流高壓供給磁控管的陽(陰)極使用。由于磁控管的陰極在內、陽極在外，為安全計，通常電路中總是將磁控管的陽極接地，而陰極接負高壓。
高壓電容還有提高微波爐電路效率的作用。因?yàn)槁┐抛儔浩鞴ぷ鲿r(shí)存在滯后的漏感電流，效率較低;有了高壓電容后，其超前的電容電流會對滯后漏感電流起到補償作用，因而能使電路的功率因素得以提高、效率上升。
微波爐高壓電容檢測、修理或代換
可用萬用表R×10k或R×1k擋測量高壓電容器，表針應擺動一定角度后逐漸回到9～12MΩ。若導通或電阻小，表明電容擊穿或漏電，若表針不擺動即指示9～12MΩ，說明電容已開路損壞。另外測量電容兩端與外殼間電阻應為無窮大，否則表明電容與外殼絕緣不良。微波爐的高壓電容器，只要主要特性參數相同或相似，外形尺寸不影響安裝，一般都可相互代換。
微波爐高壓二極管的測試和代用

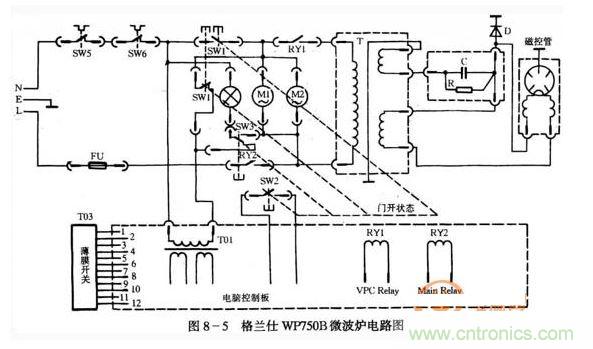

微波爐電路圖
由以上電路圖可以知道，這里我們所說的高壓二極管的導通閾值電壓較高，若用內電池電壓為1.5V的普通萬用表測其正向電阻，測出阻值可能很大，表針大多不動，這就無法判斷其好壞，所以要用內電池大于6V，最好9～15V的萬用表的R×10k擋測量，測量的正向電阻正常為20—300kΩ左右；反向電阻則為無窮大。
如用兆歐表測量，正向電阻正常小于2kΩ；反向電阻為無窮大。如沒有上述儀表，也可用普通萬用表的R×1k擋測量，但需在一支表筆上串接6～9V電池后再行測量，串接電池時將紅表筆接電池正極，電池負極則作為原紅表筆用于測量。測量時不可短路兩測量端，也不要去測量已知內阻不正常(過小)的高壓二極管或其他元件，以免表針打過頭而受損；為保險起見，也可串聯一個合適的限流電阻后再使用。測量阻值判斷標準可參照用同樣方法所測的正常高壓二極管的數值。當然根據一般經驗判斷更方便，而且大都可靠，鼴只要檢測出反向電阻為無窮大，正向電阻不是無窮大或者很大(表針偏轉一定角度，不是微動)，就表明二極管基本是好的。對于有些微波爐中采用的非對稱保護二極管，可用10k擋測量，其正常的正反向電阻都應為無窮大。
