【導讀】今天就隨著小編一起來拆解下智能拍照手機松下DMC-MC1，可以看見：整體拆解下來DMC-CM1的工藝風格，內部的走線，設計方式等偏傳統相機風格。看上去更像一個相機增加了一個手機功能，而不是手機增加了一個相機功能。
拍照手機市場占有率并不高，但是幾乎每年都會有不同的廠商生產出一款。市面上最近的一款來自松下，DMC-CM1，整個手機外觀上走的復古文藝風，背面Leica 的餅干鏡頭，包裹著大面積的皮革，從背面看就是一款輕便的卡片機。DMC-CM1最大的亮點在于擁有 1 吋 20MP 的 CMOS，等效 28mm f/2.8。不過為了壓縮機身，它并沒有光學變焦的功能。
從拆解的角度，我們看看這款拍照手機的一些特別之處：
整機級別
1.作為日系手機，DMC-CM1并不防水，考慮到背面的大鏡頭也很容易理解這一點；
2.屏幕僅通過黑色的膠貼合在中框內，不是十分牢固，尤其是屏幕兩側的膠比較少；
1.手機背面的手感不錯，有點皮革的觸感，不沾染指紋和污跡；

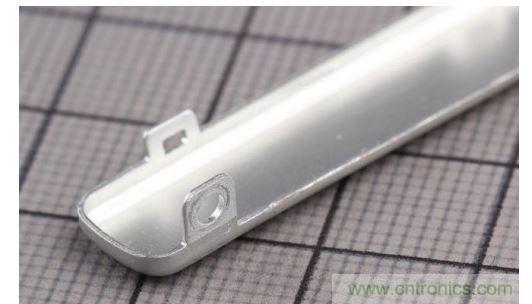

2.手機左右兩側的金屬邊框不僅美觀，且增加了機身兩側的硬度。金屬邊框通過螺絲與機身內部相連；

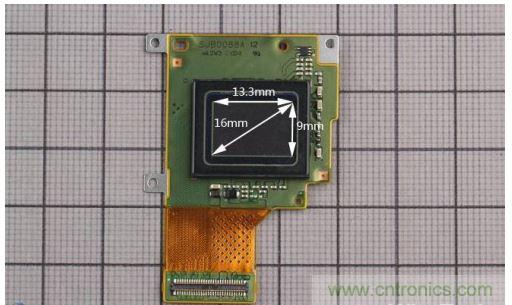

主要賣點應該是它的超大1英寸感光元件。除此之外，雖然該機器為相機和手機的結合體，但整機尺寸卻沒有那么龐大，反而保留了數碼相機與智能手機的小巧。感光元件經測量對角線長度16mm，正好就是官方宣傳的1英寸，DMC-CM1的感光傳感器明顯大于普通智能手機的傳感器。
顯示屏
1.屏幕是常見的TFT屏幕，11顆LED背光燈。
電池
1.支持Qualcomm Quick Charge 2.0（快速充電）；

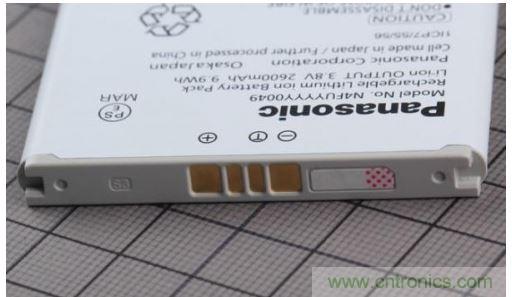

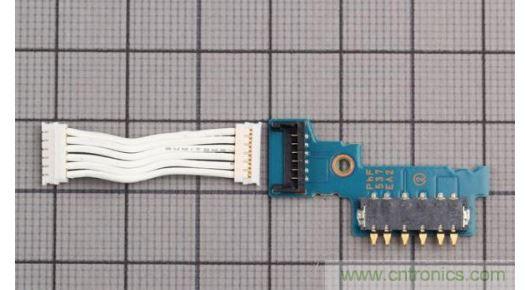

2.觸點為4個觸點，但電池并非直接與主板相連，而是通過一個PCB板和一根導線連接到主板上，且該P(yáng)CB為6個觸點，該6個觸點以2-1-1-2的方式接入電池的4個觸點；
1.DMC-CM1支持更換電池，但是步驟非常復雜。說明書中有六張圖說明了換電池的過程，其過程大致就是手機的拆解過程了，建議個人不要輕意嘗試，因?yàn)檫@過程基本上把整個手機都打開了，除了最后的后置攝像頭沒有取下來。
[page]

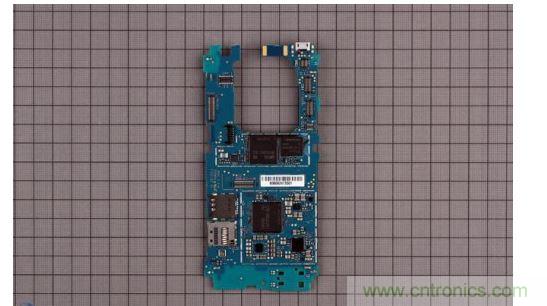

主板及軟板

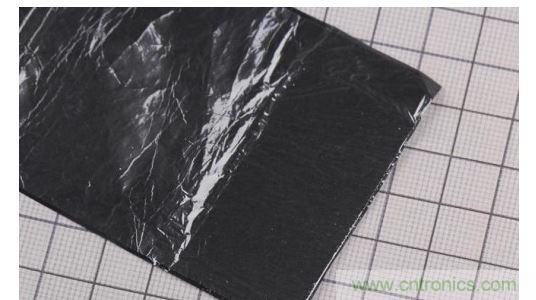

1.DMC-CM1的散熱方式主要是通過石墨片散熱；
1.相機模塊配有獨立的處理器，RAM 和Flash；Panasonic處理器和三星K4P2G324ED 512MB緩存顆粒；
2.整機使用到三枚MEMS傳感器，分別是AKM8963 指南針、BMX055 9軸加速度、陀螺儀、地磁組合傳感器、Avago APDS-9930、QPDS-T930 近距離傳感器和光線傳感器。
3.主板集成度相對于蘋果的主板來不高，主板頂部底部都保有一定空間。
1.不支持防抖；
[page]

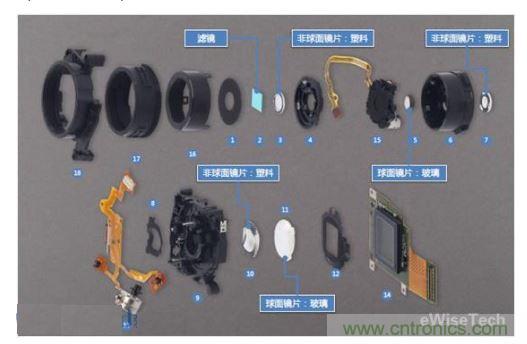

2.鏡頭內有6片鏡片(三片非球面鏡片)；
1.相機是全手動模式
射頻：

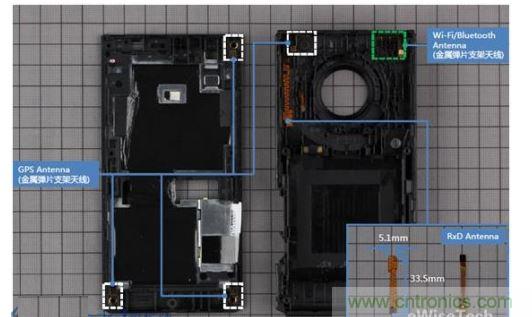

1.主天線包裹在揚聲器四周，wifi藍牙天線為圖中綠色框內，gps天線為圖中白色框內。Wifi藍牙和gps天線均為金屬?gòu)椘Ъ芴炀€，而主天線為FPC。

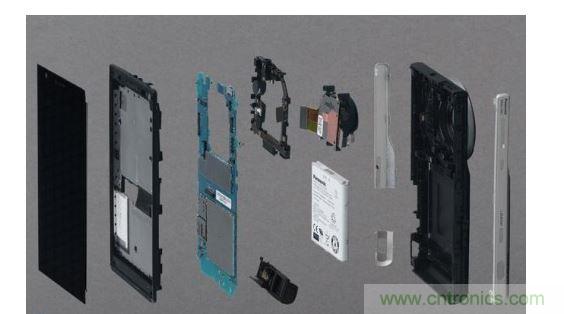

裝配工藝：
1.結構不算特別復雜（相對于蘋果），螺絲不是很多，但是由于拆解第一步是從屏幕開始，所以復原率可能不高，畢竟屏幕玻璃略脆。
整體拆解下來DMC-CM1的工藝風格，內部的走線，設計方式等偏傳統相機風格。看上去更像一個相機增加了一個手機功能，而不是手機增加了一個相機功能。
