【導讀】在使用功率分析儀測量數據時，如果同步源設定不當，測量值有可能不穩定甚至出錯。而諧波測量模式為何還要選擇合適的PLL源，很多人都不明白同步源和PLL源有什么異同，又有什么作用。

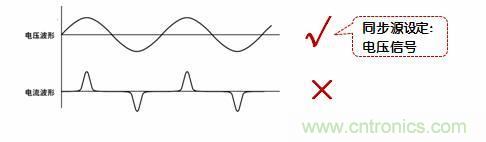

在功率分析前，需要精確計算功率等測量值，從采樣數據中按完整的信號周期截取數據，而原始的采樣信號有電壓和電流兩種。由于電壓和電流的信號周期不完全一樣，所以截取的依據無論是選擇電壓信號周期，還是選擇電流信號周期，都無法完美的截取完整的信號周期。于是，找到了一種新辦法，從電壓電流中選擇畸變小、輸入電平和頻率都穩定的信號作為截取依據，這樣的信號容易測出周期，從而計算出的功率等測量值也是相對好的，那么作為截取依據的這個信號我們就稱為同步源。

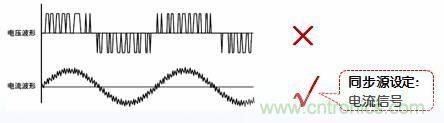

當被測對象是變頻器，其電流波形的畸變相比電壓波形較小時，請選擇電流信號作為同步源。

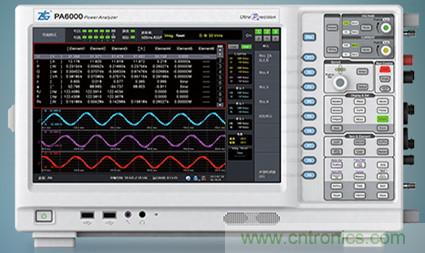

在功率分析儀PA6000中，常規車輛模式只需要設置同步源，不需要設置PLL源的，只有在諧波模式和IEC諧波模式下才需要設置PLL源。因為諧波測量的核心是時域到頻域的轉換。離散傅里葉變換時對數字信號進行時域到頻域轉換，而高效進行DFT的方法就是快速傅里葉變換（FFE），而PA6000就是使用該方法來實現諧波測量的。
FFT算法中有一個假設，假設離散時間序列可以準確地在整個時域進行周期延拓，所有包含該離散時間序列的信號為周期函數，周期與時間序列的長度相關。然而如果時間序列的長度不是信號周期的整數倍，假設條件是不成立的，就是產生頻譜泄露。對信號做FFT分析時，如果采樣頻率固定不變，由于被采樣信號自身頻率的微笑變化以及干擾因素的影響，就會使采集數據不是信號周期的整數倍，此時就會產生頻譜泄露。
PLL鎖相環是一種反饋電路，其作用是使用電路上的時鐘和某一外部時鐘的相位同步。PLL通過比較外部信號的相位和壓控晶振的相位來實現同步，在比較的過程中，鎖相環電路會不斷根據外部信號的相位來調整本地晶振的時鐘相位，直到兩個信號的相位同步。PA6000通過引入PLL硬件，使采樣頻率和信號頻率同步，然后通過倍頻保持采樣頻率是信號頻率的整數倍，保證采集數據正好是信號周期的整數倍，從而消除頻譜泄露。
