【導讀】 兩條模擬通道，配以8條或16條數字通道，這種混合信號示波器長期來一直被市場廣泛接受，但這是不是仍適合當今的嵌入式系統呢？本文中將為你提供問題解決方法。
混合信號示波器在1993年首次問世，擁有兩條模擬通道，配以8條或16條數字通道。之后幾年內，主流MSO作為嵌入式系統設計人員的必備調試工具，通道數量基本上鎖定在2條或4條模擬通道，外加16條數字通道。嵌入式設計人員之所以采用MSO，是因?yàn)樗鼜哪軌虿榭?個或4個信號，擴展到能夠查看最多20個信號，而不必求助于最后的工具——邏輯分析儀。
盡管這種通道數量長期來一直被市場廣泛接受，但這是不是仍適合當今的嵌入式系統呢？對示波器制造商和嵌入式系統設計人員來說，這是一個值得思考的問題。制造商必需知道其提供的是不是客戶實際需要的、愿意付費購買的測試功能。設計人員則需要適合作業的工具。

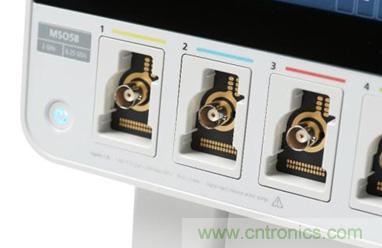

對這一問題的思考，推動了多個科研項目的實施，來自世界各地的嵌入式系統工程師正更加深入地考察示波器通道數量問題。最新的5系列MSO在很多地方都體現了這些研究的成果，把提供的模擬通道數量提高到6條或8條，并提供8~64條數字通道。另外還可以在運行過程中重新配置數字通道。
鑒于4通道MSO在過去幾年中取得了驕人的成績，可以這樣講，傳統數目的模擬通道和數字通道完全可以滿足大多數嵌入式設計人員的需求，更確切地說， 設計人員努力使4通道夠用。但有很大一部分工程師（我們的研究中是35%）聲稱，他們需要的理想模擬通道數量是8條。
過去，在這些工程師需要4個以上的模擬輸入時，他們會試圖同時使用兩臺示波器。這種把多臺示波器“級聯”起來的做法會帶來多個挑戰。為同步采集，多臺示波器必須在同一個時點觸發，這既對線纜（或雙探頭）提出了要求，也需要?jiǎng)?chuàng)造性的觸發設置。另外很難比較兩個顯示屏上的數據，因此許多工程師從兩臺示波器中獲得數據，然后使用電腦把波形合關起來做評估。即使兩臺示波器型號一模一樣，這種同步仍會耗費很長時間，而如果使用的是不同的示波器型號，那么問題會更多。
在數字通道方面，事實證明，數目減少與數目增多同樣重要。在某些情況下，許多工程師有很大的挫敗感，因?yàn)樗麄儽黄荣徺I16條數字通道，而實際上只需要8條數字通道。在我們的研究中，大約75%的受訪者聲稱，他們想要的數字通道數量并不是16條，有的人想要更多，有的人想要更少。
對嵌入式系統設計人員來說，在示波器諸多特點中，靈活性要比通道數量更為重要。我們的研究發現，79%的嵌入式工程師希望示波器“面向未來需求”，擁有多種功能，可以滿足面臨巨大壓力的設計團隊的各種需求。
在我們與嵌入式設計人員討論在哪個階段需要更多的通道和更高的靈活性時，最常見的回答是在系統級調試期間。在多個子系統開始融匯在一起時，多個處理器、多個電源、多條串行總線和多個I/O設備，這時候系統級查看能力就會變得至關重要。在采用示波器的傳統調試方式中，工程師要多次使用2通道或4通道捕獲數據，向回追溯信號路徑，找到問題的根本原因。當今許多系統要處理來自多個傳感器的輸入，驅動多個促動器，同時通過多條總線通信，傳統調試方式可能會遇到很多問題。這些嵌入式計算系統包括傳感器、加速器、處理能力和通信，在不斷發展壯大的物聯網(IoT)中構成分布式智能設備。
我們研究發現，嵌入式工程師的另一個痛點源自當今系統中電源數量的激增。為優化功耗、性能和速度，即使相對簡單的系統可能也會有一個12 V整體供電裝置、多個5 V電源、一個3.3 V電源及一個1.8 V電源。檢驗和調試這些電源的開機和關機順序，特別是相對于電路板上其他控制信號或狀態信號的關系，要求更多的通道和更多的測試。
某些有創造力的工程師報告稱，他們使用數字MSO通道上的可變閾值檢驗電源順序。在這種情況下，他們把數字通道的閾值設置成略低于電源的標稱電壓，使用這種設置生成電源、復位線路、中斷、狀態線路等的“時序圖”。這種方法有一個明顯缺陷，即電源是用二進制波形表示的，忽略了信號的模擬特點。大多數工程師更愿意使用模擬通道執行這種測試和調試。
對許多應用來說， 4條模擬通道/16條數字通道的傳統配置可能就足夠了。但如果遇到新問題，而且我們肯定會遇到新問題，那么最好還是知道現在終于有了一些其他方案可供選擇。
