【導讀】監測正電源的電流時，通常使用高邊檢流放大器。然而，對于ISDN、電信電源，通常需要一個工作在負電源的檢流放大器。本文介紹了一種采用單電源儀表放大器設計負壓檢流放大器的方法。

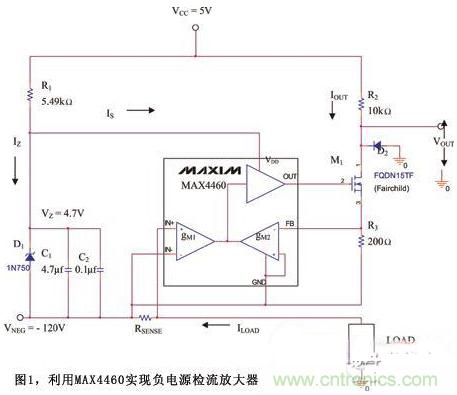

圖1所示電路提供了一種負電源電流檢測的原理框圖，利用MAX4460或MAX4208儀表放大器，配合一些分立元件實現。
齊納二極管D1在保證儀表放大器具有足夠的供電電壓的前提下為其提供過壓保護。被監測電流通過檢流電阻RSENSE流入負電源。儀表放大器必需采用單電源供電并具有地電位檢測能力。
MAX4460的輸出提供MOSFET M1的柵極驅動，負反饋環路確保電阻R3兩端的電壓等于RSENSE兩端的電壓VSENSE。相應地，由R3建立與負載電流成正比的電流：
IOUT = （ILOAD &TImes; RSENSE）/R3 = VSENSE/R3 （1）
R2的選擇需保證輸出電壓在后級電路（通常是ADC）所要求的電壓范圍內。漏源擊穿電壓需要高于兩個電源電壓的和（這里為+125V）。如果ADC不是高阻輸入，則在輸出VOUT端需要加一個額外的緩沖放大器。如果在故障情況下，檢測電流上升到額定值以上，輸入電壓變成負值。二極管D2可以將輸出端的負壓限制到一個二極管的壓降，為后級ADC提供保護。
上述設計可以很容易地用于高壓、負電源的電流檢測。選擇-120V作為負電源，按照以下步驟設計，即可獲得不同電源電壓下的電流檢測放大器。
給齊納管提供一個偏壓，使其工作在傳輸特性上動態電阻較低的工作點（例如，在其進入反向擊穿的區域），這樣可以消除PSRR誤差。齊納電壓在靠近擊穿電壓的位置不是很穩定。通常將偏置點設置在額定功率規定的最大電流的25%。這個偏置點具有較低的動態電阻，而且不會消耗很大功率。按照下式選擇電阻R1，使電路工作在所要求的偏置點。
IR1 = （ VCC + |VNEG| - VZ ）/R1 = IS + IZ （2）
其中：VCC是正電源電壓，VZ是齊納管穩定電壓，|VNEG|是負電源電壓絕對值，IS是MAX4460的電源電流，IZ是流過齊納管的電流。
R1必須具有適當的額定功率，能夠承受兩端的高壓。也可以利用串、并組合降低對電阻額定功率得要求。
選擇N溝道MOSFET或JFET時，需保證漏源之間的額定擊穿電壓大于|VNEG| + VCC。這一點對于負壓較高的情況非常重要。
選擇RSENSE時，需保證滿量程電壓，RSENSE兩端的檢測電壓，小于等于100mV。
R3的選擇比較靈活，主要受以下2個條件的影響：
（1）R3減小時，從式1可以看出，對于固定增益，功耗將增大。
（2）FET的熱噪聲和漏電流決定了選擇R3的上限。
選擇R2和R3的電阻比等于檢流放大器的電壓增益，輸出電壓為：
VOUT = VCC - IOUT &TImes; R2 （3）
從式1和式3可以得到：
VOUT=VCC-（VSENSE&TImes;R2/R3）
對于VSENSE：
電壓增益，Av = -R2/R3 （4）
負號表示輸出電壓與輸入檢測電壓是反相關系。從式4可以求解得出R2。
以下典型參數用于檢流放大器的推導：
輸入失調電壓 = （5 - 4.9831）/49.942= 338mV
增益= -49.942
本文介紹了用精密儀表放大器MAX4460實現負電源電流檢測的方案。可以根據上述設計步驟重新設計電路，用于監測不同的負壓電源。
