【導讀】電源設備硬件主功率部分的電路性能直接影響產品品質，但開發過程中，在樣機測試階段才能對其性能進行評測。有些公司為保證產品開發進度，僅采取不得已的補救措施，產品不僅非最優設計，甚至?xí)o產品的質量埋下隱患。而我司在產品設計初期就采用IGBT雙脈沖測試，提前對硬件電路設計進行多維度測試評估，在保證產品是最優設計的基礎上，提高產品開發效率。
什么是雙脈沖測試

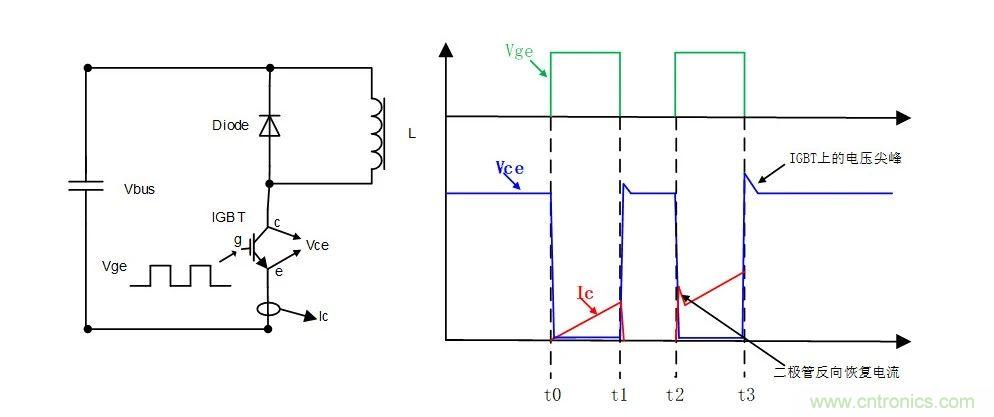

圖一：雙脈沖測試平臺電路及理想波形
圖一左圖是雙脈沖測試平臺電路，圖中的IGBT和二極管是我們觀測的主要對象，通過示波器來觀測雙脈沖電路中的波形數據，這些波形數據有：IGBT的驅動電壓Vge、IGBT的集電極和發射極的電壓Vce、二極管的電壓VF及IGBT集電極電流Ic等。
圖一右圖是雙脈沖測試的理想波形，圖中分別標識了IGBT驅動電壓Vge的波形、IGBT的集射極電壓Vce波形與IGBT的集電極電流Ic波形。
IGBT在t0～t3的時間段里先后開通關斷兩次，因此得名雙脈沖測試。

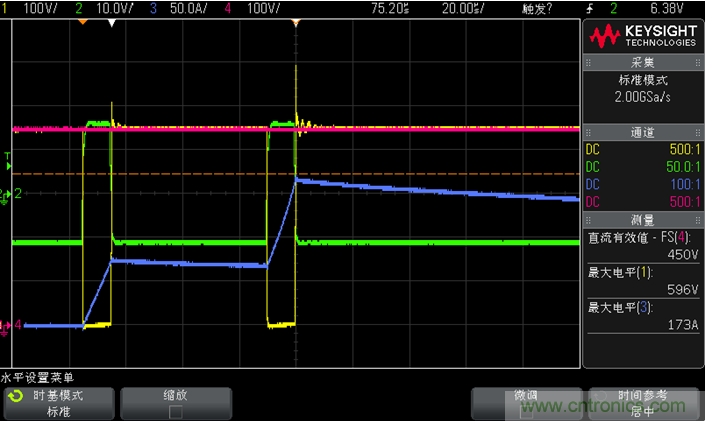

圖二：雙脈沖測試實際波形
雙脈沖測試原理詳解

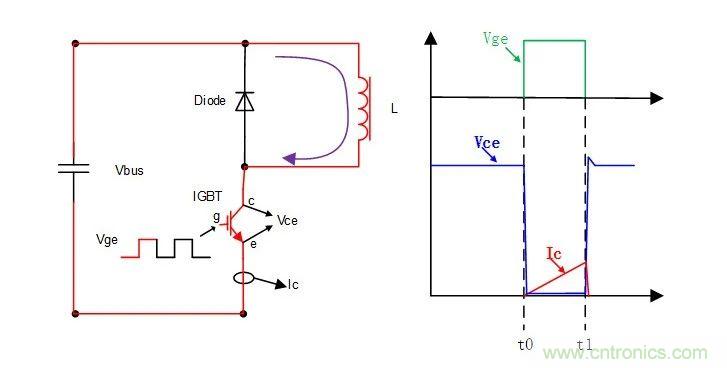

圖三：t0≤t＜t1階段
如圖三所示，在t0時刻，IGBT在第一個脈沖驅動下開通，電感電流流經IGBT。此時電感電流線性上升，電流的表達式為I=Vbus*Δt/L,測試時可根據實際的電流需求來調節電感量和脈沖的導通時間。

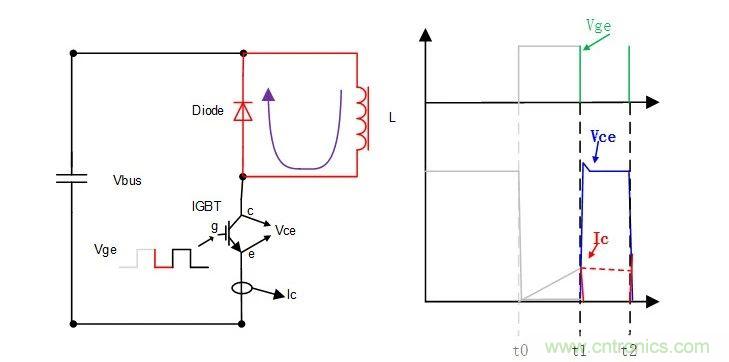

圖四：t1≤t＜t2階段
如圖四所示，在t1時刻，IGBT關斷，由于整個回路的雜散電感以及二極管的瞬態導通電壓的存在，IGBT的集射極端會產生一定的電壓尖峰。待IGBT完全關斷，電感上的電流通過二極管續流而緩慢下降，若觀測此刻的電流，需要在二極管續流回路里增加電流探頭。

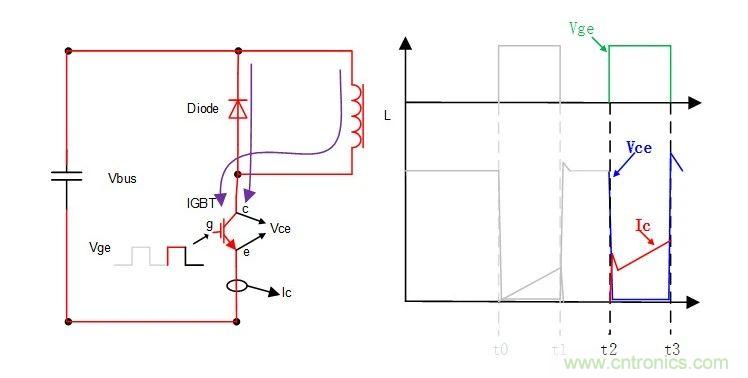

圖五：t2≤t＜t3階段
如圖五所示，在t2時刻，IGBT第二次開通，此時由于二極管的反向恢復電流的存在，該電流和電感電流疊加流過IGBT。通過此刻疊加電流的觀測，可以評估二極管的反向恢復特性，還可評估二極管的電壓應力。
在t2＜t＜t3時間段，IGBT飽和導通，電感電流繼續增大，在實際雙脈沖測試時需要控制該脈沖的寬度。
在保證IGBT電壓和電流處在安全工作區內的情況下，逐漸放大脈寬，以測試極限情況下各部分電路和器件的表現。

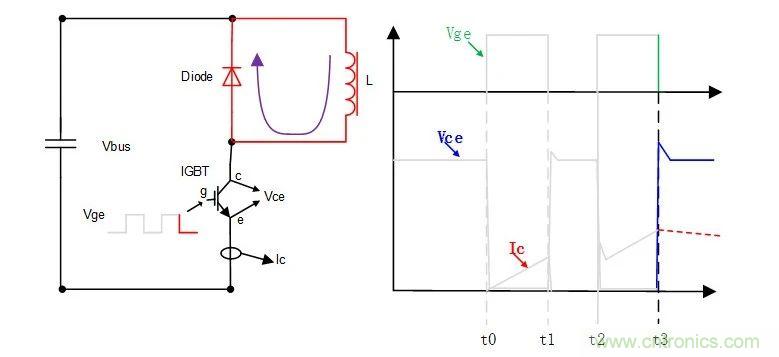

圖六：t≥t3階段
如圖六所示，在t3時刻，IGBT第二次關斷，此時電感電流達到最大值。
如前所述，由于整個回路的雜散電感以及二極管的瞬態導通電壓的存在，IGBT的ce端會產生一定的電壓尖峰。
待IGBT完全關斷后電感通過二極管續流，電流緩慢減小直至零。
雙脈沖測試可以評估哪些方面的問題
I型三電平雙脈沖測試

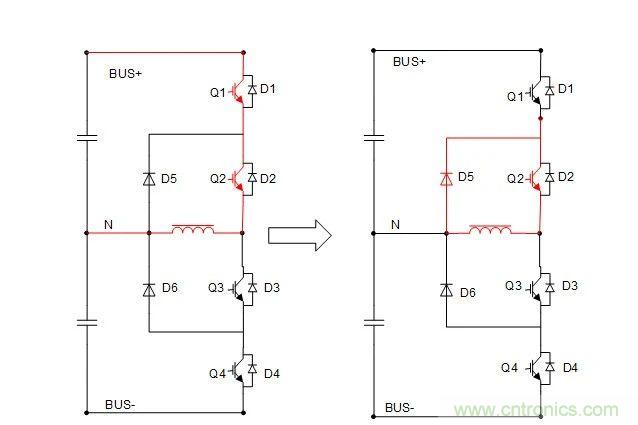

圖七：測試Q1-IGBT和D5二極管
如圖七所示，當I型三電平工作在第一象限時，測試對象為I型三電平拓?fù)渲蠶1和D5，測試時給Q1發雙脈沖驅動，Q2處于常通狀態，Q3和Q4處于關斷狀態，電感連接在母線的N端和橋臂輸出端，圖中標紅的器件顯示了Q1導通和關斷時的電流通路。
圖八：測試Q3管和D1二極管
如圖八所示，當I型三電平工作在第2象限時，測試對象為I型三電平拓?fù)渲蠶3和D1，測試時給Q3發雙脈沖驅動，Q2處于常通狀態，Q4處于關斷狀態，電感連接在N端和橋臂輸出端，圖中標紅的器件顯示了Q3導通和關斷時的電流通路。
同理，通過改變驅動位置和電感的接法，可以測試工作在第三象限和第四象限情況下的另外的IGBT和二極管。
