- 光學屏幕定義
- 光學背投屏幕分類
- 光學菲涅爾鏡頭技術對比
1、光學屏幕定義
包含一個或多個光學鏡頭系統的投影屏幕稱為光學屏幕，在鏡頭里面，光線被折射，方向發生了改變，只有背投屏幕能控制光線的方向，故只有背投屏幕才有光學屏幕。光線的方向取決于投影屏幕材料的折射系數及鏡頭的剖面形狀。
2、市面上有哪些光學背投屏幕
目前市面上主要菲涅爾光學屏幕有丹麥DNP公司的GWA巨型廣角屏幕/NWA新廣角屏幕/HoloScreen/SIGMA西格瑪屏幕、美國Stewart斯圖爾特公司的/背投漫反射硬幕/BlackHawkXtremeNEW/MicroWave背投光學屏幕/PowerView背投光學屏幕/OptaWave背投光學屏幕、丹麥SVS公司的WA1806背投光學屏幕/vision2000防滑傷光學屏幕、成都FSCREEN菲斯特公司的FL光學屏幕。
丹麥DNP公司是世界最著名的菲涅爾光學屏幕制造商，下面我們主要以DND公司菲涅爾光學屏幕為樣本來解釋器光學原理，其他公司的基本原理都差不多。
3、光學菲涅爾鏡頭

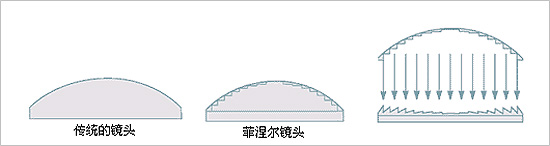

傳統的鏡頭與菲涅爾鏡頭的區別如下圖所示：
菲涅爾鏡頭中只有曲面是鏡頭中起作用的部分，若將其他部分去掉并拉平有效的鏡頭部分（如右圖所示）就得到了一個菲涅爾鏡頭。鏡頭由CAD/CAM加工中心采用鉆石切割，一塊屏幕上，多達10,000種不同的鏡頭剖面，背投屏幕模具投資巨大，DNP公司是唯一擁有自己的模具廠的背投屏幕制造商。故DNP每一種系列的產品都有不同的焦距；每個剖面的尺寸＝屏幕的點距（分辨率）。

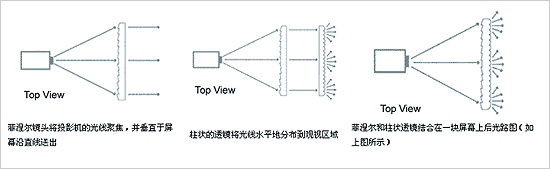

4、菲涅爾鏡頭與柱狀鏡頭工作原理及結合后工作原理示意圖
[page]菲涅爾及柱狀鏡頭結合可達到180度水平觀視角，DNP屏幕廣角系列因此在全球獲得巨大的市場占有率。成為多年來市場上最受歡迎的投影屏幕，適于各種應用場合。
菲涅爾與霧狀透鏡結合的屏幕也是DNP公司九種屏幕系列中的一種。它是專門為某些特殊應用而開發的，幾年前就已投放市場。但由于視角不如廣角屏幕系列，適用面較窄，DNP公司僅將其作為一種補充產品。

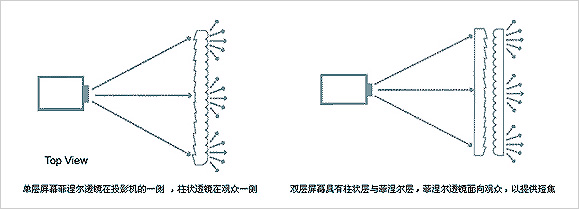

5、雙層屏幕與單層屏幕的區別，雙層屏幕具有以下幾個特點：
有比單層屏幕更好的中心到邊角的亮度均勻性；
非常適用于短距離投影
非常適用于多屏幕拼接。

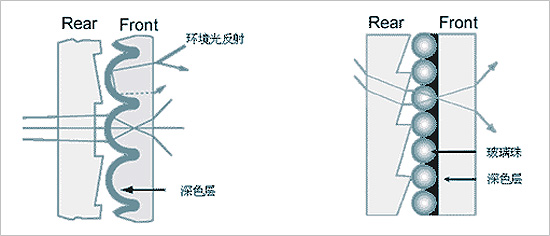

6、DNP公司雙層屏幕增高對比度的兩種濾光系統工作原理圖
第一種：高對比度柱狀鏡頭光學原理：
（UCS/RUCS屏幕）在兩層透鏡之間的光學鏡頭表面覆蓋了一層黑色素層，可吸收環境光，柱狀的鏡頭能拾取投影機的光線，并傳送到觀視者，而前面的環境光則會被吸收。
第二種：高對比度玻珠光學原理：
（BB屏幕）這種技術是使用細小的黑玻珠，并在一側噴涂上一層黑色素層。黑玻珠能拾取投影機的光線，并傳送至觀視者。照在屏幕上的環境光則被直接吸收掉
上面簡要介紹了光學背投屏幕的成像原理，隨著投影屏幕技術的發展，我們看到市面上也推出了很多“正投光學屏幕”，一般來說背投屏幕的色彩表現要比正投要好，但相對而言，其安裝也要比正投屏幕復雜。
