【導讀】Power Integrations推出針對T8燈管替換應用的高效率、非隔離、高功率因數(PF) LED驅動器參考設計，設定了功率密度的新標準，新設計為燈管替換應用提供了小尺寸、高效率及長使用壽命的驅動器解決方案。
用于高能效電源轉換的高壓集成電路業界的領導者Power Integrations公司日前發布兩份針對T8燈管替換應用的高效率、非隔離、高功率因數(PF) LED驅動器參考設計。新設計的特點是使用了極少元件，并采用簡單的磁芯材料和單面電路板設計，使功率密度達到業界領先的14.2 W/in3水平。LED驅動器基于Power Integrations的LinkSwitch-PL系列IC器件LNK460KG設計而成，DER-337（高壓輸入）和DER-345（低壓輸入）中有詳細的電路介紹。這兩款驅動器都采用了單級、非隔離拓?fù)浣Y(jié)構，使驅動器的厚度僅為8 mm，足以安裝到T8燈管的LED后面。

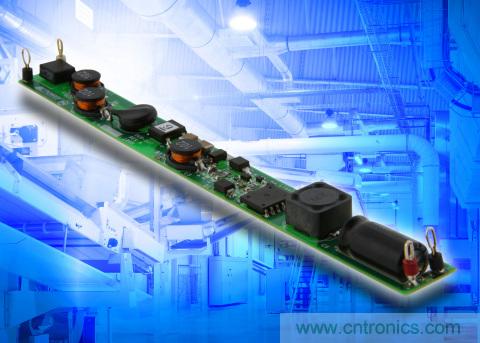

圖為T8管替換高效率、高功率因素及非隔離式的LED驅動器的參考設計實物圖
降壓-升壓式(DER-337)或降壓式(DER-345)配置可提供0.9以上的功率因數和低THD，從而滿足EN61000-3-2 C限值要求。該設計符合EMI標準，可輕松滿足EN55015 (EMI) Class B規范要求。集成的單級驅動器IC可同時控制PFC和恒流輸出，使設計方案的元件數少于30個。這兩款驅動器的效率分別高達92% (DER-337)和89% (DER-345)，輸出功率均為20 W（輸出電壓85 V，輸出電流240 mA）。
Power Integrations產品營銷經理Andrew Smith表示：“LED燈管市場正趨向于采用非隔離驅動器，因為這種驅動器可以提升系統效率，同時降低驅動器及元件的溫度。這些電路板所使用的元件數約為隔離式設計的一半，而效率通常比后者高出3-4%。由于具有高PF和低THD，它們非常適合無處不在的商用和工業照明應用。”
