【導讀】LED產品測試系統在整個LED產業鏈中被給予高度的重視，而電源作為最基礎的供電設備，卻不只是供電這么簡單。如果電源選用不當，將會對待測LED產生極大的損傷，因此，我們需要在測試所用的電源上進行改進，從而解決這一難題。
LED 產品測試
縱觀整個LED 產業鏈，從芯片一直到封裝、成品，無一不需要對產品的各項光電指標進行測試，所有的測試過程都是在LED 被通電點亮的前提條件下進行。然而，幾乎所有的LED 產品生產商、LED 測試系統集成廠商和LED 認證企業都對整個測試系統給予高度重視，卻鮮少有人關注到最基礎的測試儀器——電源。在整個LED 測試系統中，電源作為最基礎的供電設備，它的作用又不僅僅是供電這么簡單。如果選用不當，一臺普通的電源供應器在啟動瞬間可產生威力迅猛的浪涌電流，盡管時間極短，但也足以對待測LED 的壽命產生難以想象的損傷。而在用微小電流進行測試時，普通的電源需要等待50s~1min 左右的時間才能將待測產品點亮，按照這樣的效率，以平均每天測試200 個產品來計算，僅僅用于等待的時間就將近3 個小時，對于每天面臨著巨大競爭的LED 企業來說，這實在是一個可怕的數字。在對眾多LED 相關廠商的測試進行調查分析后發現，正是由于對LED 測試所使用的電源的忽視，才會造成了以上兩種情況產生。因此，艾德克斯致力于在測試所用的電源上進行改進，從而解決這一難題。
抑制浪涌，保護LED
艾德克斯經過深入的研究和分析發現，當使用普通的電源供應器進行LED 測試，測試完成以后，LED 的平均壽命會下降20-30%。產品壽命在測試過程中不知不覺的下降，導致的最直接的問題就是，當下游廠商對該產品進行老化驗證時無法通過。在對LED 產業進行調研時，很多廠商被這一問題所困擾，他們不斷懷疑自己的測試設備存在嚴重偏差，甚至派技術人員去客戶端進行現場驗證，均不能解決這一問題，有誰能想到，競是電源供應器造成了這種尷尬局面？對此，艾德克斯提出了簡單、有效的解決方案，利用先進的技術對直流電源進行功能上的改進，達到抑制浪涌電流的作用，從而保護LED。這一構想已在艾德克斯IT6200 系列電源中得以實現，關鍵就在于“LED mode”這一針對于LED 產業的特殊功能。不妨以一個實驗來說明，用艾德克斯IT6200 系列直流電源測試負載為170V 的LED light bar。

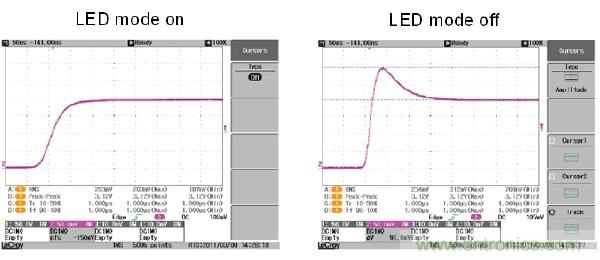

將LED light bar 連接到IT6200 系列直流電源上，分別在普通模式下和LED 模式下打開電源輸出，給light bar 供電，在電流命令設定為Iset=20mA 的條件下，示波器抓取到的電流波形分別為如下所示：
從圖中可以看出，當選擇了LED mode 進行測試，IT6200 直流電源系列在啟動時，電流非常平滑的上升到設定值，完全沒有突波電流產生，所以不會對LED 產品的壽命造成任何影響。這副圖也從側面解釋了為何普通的電源供應器會使LED 產品的壽命在測試過程中下降，并且隨著測試電流的增大，普通電源產生的突波電流也會隨之增大。因而，在LED 相關測試中使用艾德克斯IT6200 系列直流電源是最好的選擇。
提高測試效率
LED 產品往往工作在高電壓低電流的環境中，尤其是對于LED backlight 一類的產品，通常會使用極其微小的電流來進行測試。而普通的電源在微小的電流輸出時會很容易進入限流模式，導致電壓上升時間延遲。當電流越小、電壓越高，則對應的上升時間就越長。艾德克斯IT6200 系列直流電源，具有另一項獨特的測試模式——low current mode，可以解決這一問題。在此模式下，IT6200 系列電源可以微小電流啟動，并且電壓高速上升。打開此模式后，輸出電壓的上升時間不會受微電流的大小改變而有所變動，大大加快電壓上升時間，縮短LED 產品被點亮的時間，進而提高測試效率和產能。

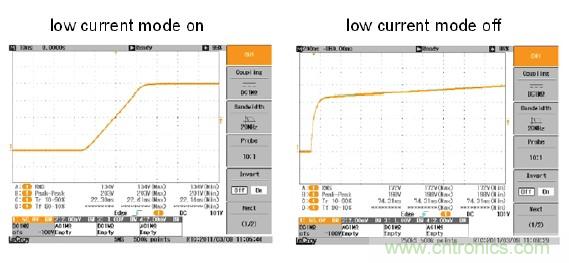

例如，在對某手機背光源的測試中，使用IT6200 系列直流電源給其供電，測試在1mA的電流下進行，那么，在打開和關閉IT6200 系列電源的low current mode 時，其電壓變化波形分別如下兩幅圖所示：
可以看出，當測試電流極其微小時，如果不使用Low current mode（即相當于普通的電源），則經過很長一段時間的等待以后，電壓仍然無法上升到設定值，待測LED 一直未被點亮，無法開始測試。而當使用了IT6200 系列電源的low current mode 以后，電壓快速上升到設定值，繼而點亮待測LED，開始進行測試。艾德克斯IT6200 系列電源提高測試效率和產能的作用，對產線具有非常重要的意義。
[page]
LED 產品老化測試
在上文中提到的LED 產品的老化測試，是LED 產業鏈中一個重要的測試項目，尤其是對于照明和背光產品。在長時間的老化過程中，自動化是必備的一個條件，除此以外，多組產品的同時老化、實時監控是提升效率的關鍵，也是各LED 企業對于老化測試系統最為迫切的需求。

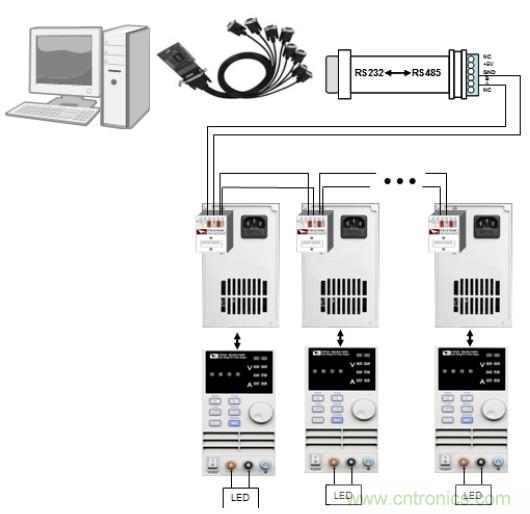

圖：艾德克斯LED 老化測試系統
艾德克斯LED 老化測試系統，內含高功率比的數控直流電源供應器，因具有寬廣的電壓、電流使用率，故可應用于各種LED 產品的老化測試；IT9100 測試軟件可同時觀測到16*32個通道的LED 照明和背光產品的老化（總共分為16 組， 每組可達32 個通道）。軟件監控界面采用非常人性化的設計，并用簡單的顏色管理來便于測試。用方塊代表通道，當通道配置時，該通道方塊就呈現灰色，不同的運行狀態也有不同的顏色表示，如綠色表示通訊及運行均正常、黃色表示通訊失敗、紅色表示運行發生錯誤等。艾德克斯LED 測試系統具有超高的性價比，測試軟件還可自動記錄數據，便于工程師分析和找出問題。

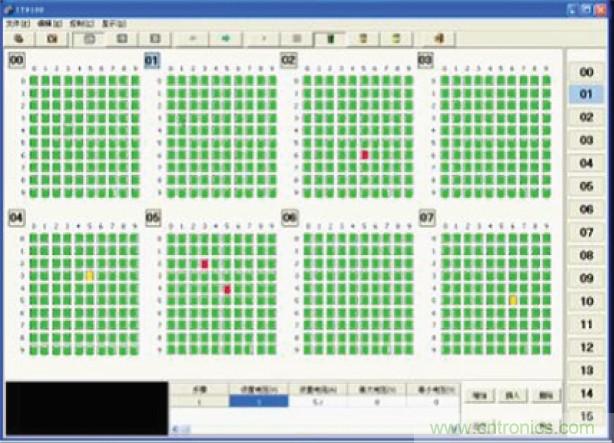

圖：IT9100 測試軟件對LED 老化的監測界面圖
[page]LED 驅動電源測試
LED 好產品，需要配合好的驅動電源方可展現出品質。以LED 路燈為例，由于在戶外使用，可想而知驅動電源需承受的外部環境比較惡劣，近期發生的幾起LED 路燈的質量問題，也把矛頭直接指向了驅動電源。對于這一領域的測試，艾德克斯也有相應的解決方案。

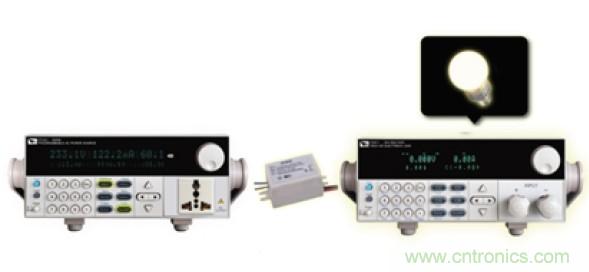

LED 驅動電源的測試包括電氣性能要求的測試、可靠性測試、環境適應性要求的測試等等，在其中，電源和電子負載是兩個最基本的測試儀器。作為將電源供應轉換為特定的電壓、電流以驅動LED 發光的元件，少不了交流電源模擬市電，和用電子負載來模擬真實帶載的LED燈。
在測試中使用到的交流電源，除了模擬日常的市電以外，還有一項重要的任務，即模擬電壓不穩現象，以測試驅動電源的穩定性。艾德克斯交流電源可模擬突波和陷波，頻率可在40-500HZ 的范圍內調節，相位角0-360°可調，可最大程度的滿足測試要求。
發光二極管都具有導通電壓，只有當加在二極管兩端的電壓大于導通電壓時，二極管才會工作。正是此特性的存在，電子負載傳統的CR 模式并不能夠完全真實的模擬LED 燈的特性。因此，艾德克斯IT8800 系列電子負載為LED 驅動電源的測試特別配置了CR-LED測試模式，在儀器內部增加了二極管導通電壓的設置，從而真實模擬LED 燈的特性。該系列電子負載，除了具有該新型的CR-LED 模式，還具有CC/CV/CR/CZ 測試模式，可根據不同的應用場合進行最佳選擇。

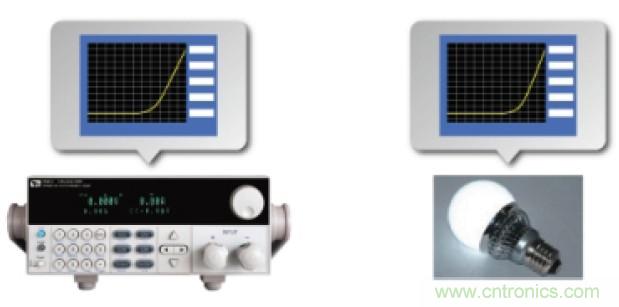

圖：艾德克斯IT8800 系列電子負載CR-LED 模式真實模擬LED 燈
艾德克斯IT8800 系列電子負載CR-LED 模式真實模擬LED 燈通過對LED 產業相關測試的深入研究，充分聆聽廣大工程師的實際需求，基于60 多年的儀器制造經驗，艾德克斯為LED 產業提供全面的測試解決方案。
