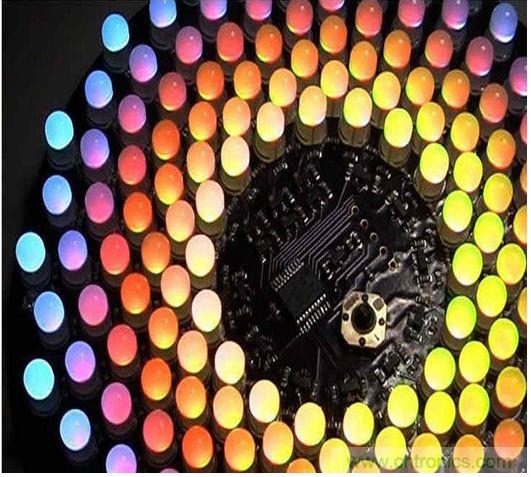

這是DIY牛人制作的一款極光9x18的LED燈，把LED做成了一個完美的藝術品，效果非常棒!下面來看看，這款極光霧狀LED燈是怎么做成的吧！

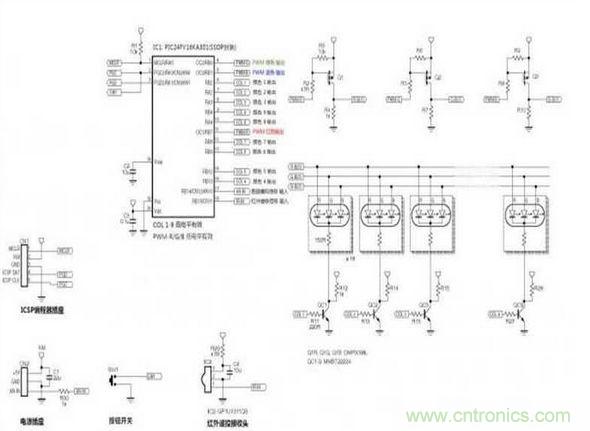

第1步：極光霧狀LED燈所需的相關電路圖。
電路圖見上圖，在這一版本中增加了紅外接收頭，所有功能可以通過SONY的家電遙控器控制。
[page]
第2步：極光霧狀LED燈的工作原理。
電路使用RGB發光二極管和12位的PWM，讓亮度在變化時更加平滑。人眼對光強屬于非線性響應，所以軟件對亮度變化曲線做gamma修正來給人以亮度均勻變化的視覺體驗。
電路使用脈沖調制和多工驅動相結合的方式：把每個脈寬調制的循環拆成多個脈沖，再分別驅動三原色二極管，于是三原色二極管就一個脈沖調制循環里被分別點亮數次(大概有點像脈沖寬度調制和脈沖增量調制的混合吧)，而整個全彩二極管的平均亮度輸出與這段時間內的脈沖次數成正比。這樣做不僅能通過以不同頻率點亮三原色來減少發光二極管的可見閃爍，還能通過結合多個脈寬調制的脈沖增加脈沖調制分辨率。不過減少可見閃爍后的發光二極管閃爍頻率還是很高的，讓極光看上去的刷新率比123Hz高的多。

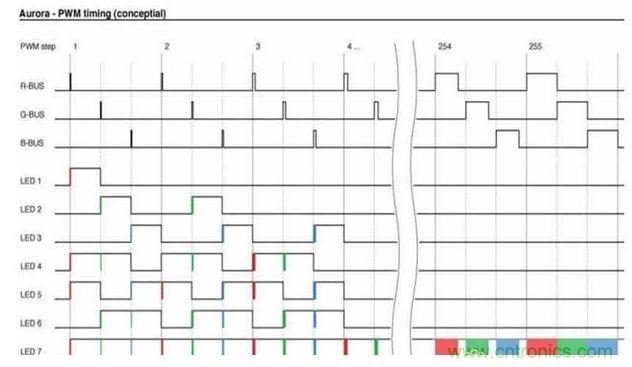

看一下時序表，我取了7個發光二極管的R/G/B總線信號來說明我的概念。正如你所見，R/G/B通道間隔著輪流點亮，這些脈沖控制著發光二極管確切的點亮?xí)r段。當R/G/B總線中任意一個處在高電平時，LED就會點亮。總的點亮?xí)r段和顏色則取決于R/G/B總線的高電平組合。
[page]

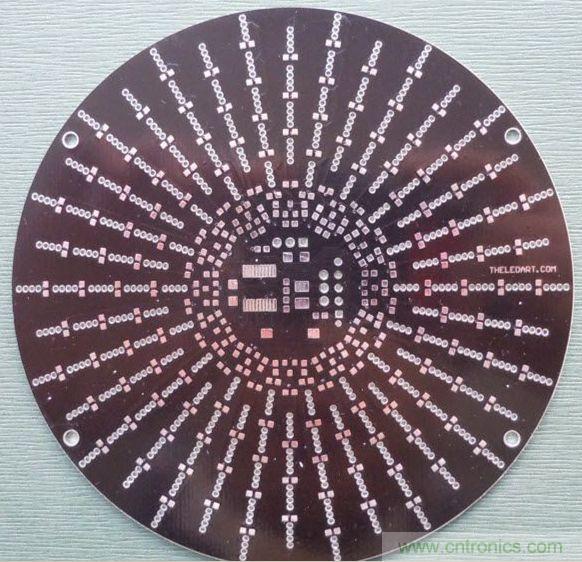

第3步：極光霧狀LED燈的電路板。
雙層的電路板就可以了,全彩的LED管腳挺粗的,焊盤要大點。
[page]
第4步：極光霧狀LED燈的元件清單。
電阻：
4x 47 Ohm (0603)
162x 150Ohm (0603)
9x 220 Ohm (0603)
13x 1k Ohm (0603)
4x 10k Ohm (0603)
電容：
1x 0.1uF (0603)
2x 10uF (1206)
1x 22uF (1210)
三極管和MOSFET管：
3x DMP3098L
9x MMBT2222A
單片機：
1x PIC24FV16KA301
紅外接收頭：
1x VS1838
輕觸開關：
1x Tactile Switch
全彩LED(共陰)
162x Tricolor LED (common-cathode)
在制作極光霧狀LED燈過程中所用到的工具：
良好的燈光；
放大鏡-焊接完檢測是否有短路或者虛焊；
鑷子-貼片元件的拾取；
可調溫的防靜電電烙鐵-我的的是936焊臺，一般調溫烙鐵的請注意接地防靜電；
烙鐵頭-看個人焊接習慣而定，我用2C焊貼片，尖頭焊LED，馬蹄焊單片機；
焊錫-看個人焊接習慣而定，貼片用的是0.4mm，LED用的是1mm；
松香-必需品；
吸錫器-很重要，比吸錫帶用起來要方便多了；
鉗子-LED引腳剪切；
剪刀-常用；
電線-常用；
Microchip PICKIT3編程器-對單片機PIC24FV16KA301燒寫程序。
[page]
第5步：極光霧狀LED燈的組裝步驟。

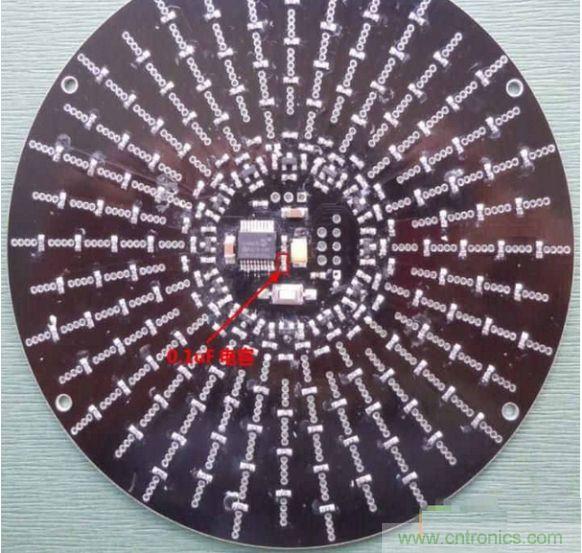

先焊接單片機PIC24FV16KA301,然后由內向外焊接所有的貼片阻容元件，焊完檢查OK后再焊接LED。
電路板的擺放-我焊接時電路板按如圖1方向放置，后面所有的圖片電路板都將按這個方向放置。
所有貼片元件焊完了，仔細檢查一下，確保沒有短路，虛焊的現象，150歐的電阻特別要注意，因為LED焊上去后，這個電阻就很難再焊了，除非把LED拆下來...
LED安裝時分18個扇區，每扇區9個，先插入LED，往中間擠一下，使得LED的引腳和焊盤完全接觸。然后接上電源，按動輕觸開關到純色模式，這時請檢測LED是否工作正常，紅，綠，藍三色是否都亮，顏色亮度是否一致，不一致的請?zhí)舫鰜恚抑谱飨聛恚?62顆LED中有三個特別亮。
需要注意LED的方向，圖上紅色箭頭的LED的那端是平的，LED另一頭是圓的，如果插反的話LED是不會亮的哦。
[page]

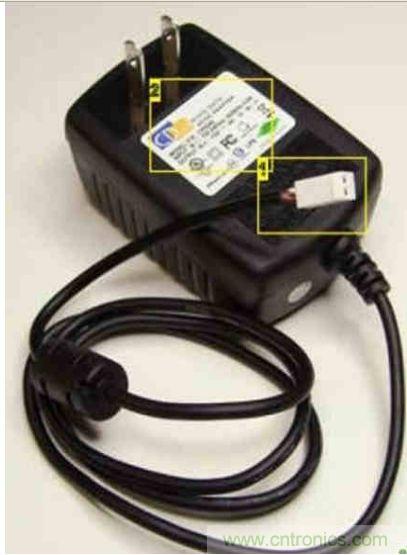

第6步：極光霧狀LED燈的電源。

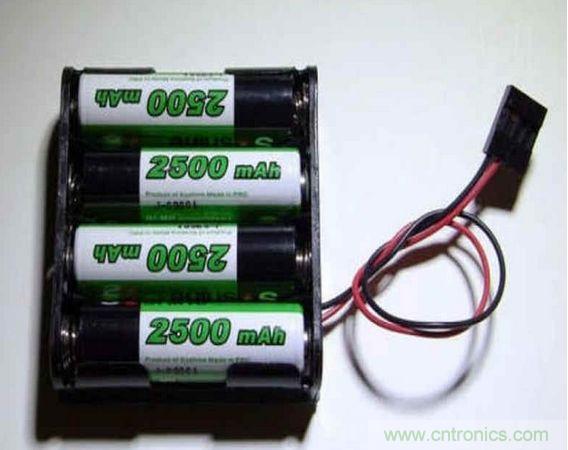

電源可以使用單節鋰電池，可以使用5V穩壓電源，可以使用3節或4節接鎳氫電池串聯，可以從USB接口取電。
需要注意的是電路為了減小體積，沒有加電源穩壓和防接反電路，所以電源千萬別接反，特別是測試時，看看清楚再接上。電源電壓不要超過5.5V，超過單片機要損壞的。自己加個電源接口會方便很多。
[page]

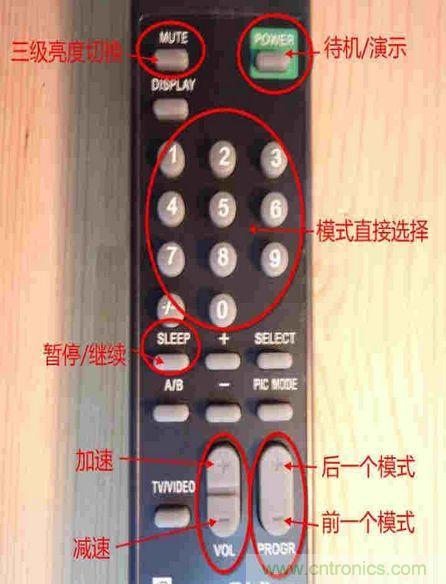

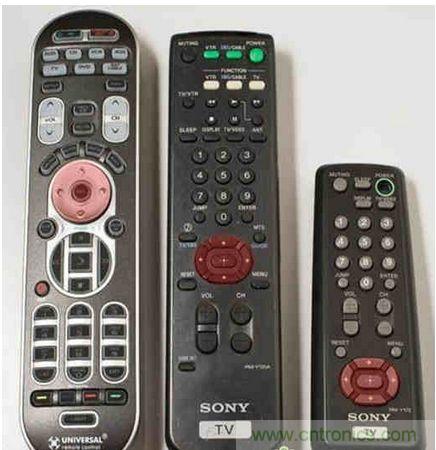

第7步：控制極光霧狀LED燈的遙控器與控制操作。
[page]
程序中遙控代碼使用的是SONY的代碼，需要改成其他遙控器的定義需要自己改變include的文件
程序中使用下圖紅色的5向鍵，上下為模式切換，左右為速度變化，中間為暫停/啟動。
我手頭只有SONY兼容小遙控器，沒有5向鍵，所以改了一下代碼，其他功能鍵都和原來保持一致。
