【導讀】GaN在LED照明市場上有著非常好的發展前景。自GaN藍光LED面世后，高效GaN基LED在液晶顯示器、全彩顯示屏、固態照明等領域。LED以其節能環保、抗震、耗電小、耐沖擊、壽命長的特性壟斷LED照明市場。半導體與空氣之間的折射率差異所造成的全反射導致LED表面的光提取效率低。
LED表面微結構技術

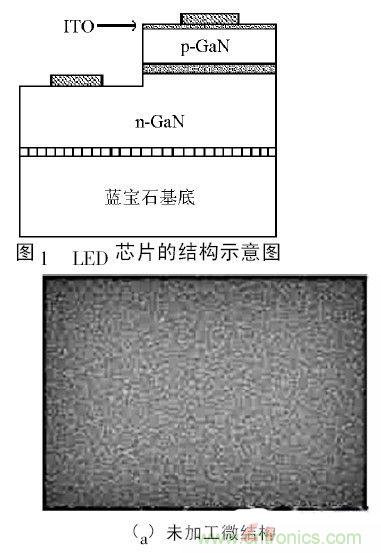

傳統的GaN基LED是利用化學氣相沉積(MOCVD)技術在560？C左右的藍寶石基底上分別沉積摻雜Si的n型GaN材料和摻雜Mg的p型GaN材料，兩種材料之間形成量子阱(MQW)。在p型GaN材料上再鍍上一層ITO膜(氧化銦錫)，該金屬氧化物透明導電膜作為透明電極，其作用是增強電極出光亮度以及隔離芯片中發射的對人類有害的電子輻射、紫外線及遠紅外線等。LED的基本結構如圖1所示。
清華大學的張賢鵬等人采用基于Cl2/Ar/BCl3氣體的感應耦合等離子體(ICP)刻蝕技術制作了p-GaN表面具有直徑3μu03BCm、周期6μu03BCm的微結構。該微結構將GaN基藍光LED芯片的光熒光效果提高了42.8%%uFF0C并且在LED器件注入電流為20mA的情況下，將芯片正面出光效率提高了38%%uFF0C背面出光效率提高了10.6%%u3002。

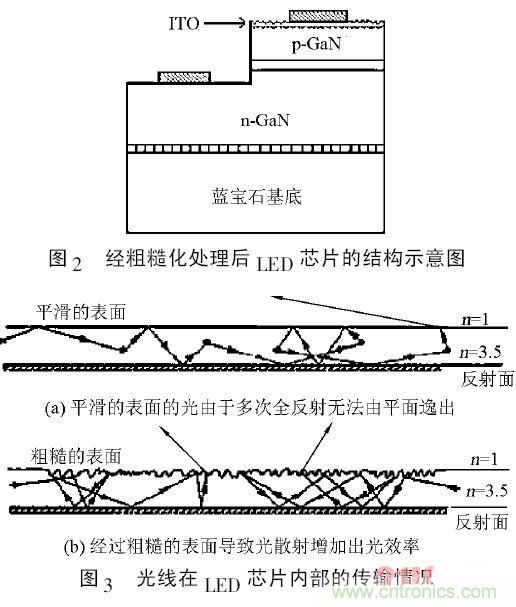

加州大學的Schnitzer等對LED芯片進行表面微結構處理的做法是利用自然光刻法將LED芯片的出光表面做一個粗糙化處理，使得LED芯片的出光表面變得粗糙不均勻，粗糙化后的芯片結構如圖2所示。如圖3所示，當光波傳遞到不均勻表面時，由于粗糙表面的光散射，這樣，半導體內更多的光可以傳播到空氣中。粗糙化的LED芯片其出光效率可以達到約16.8%%uFF0C而一般的環氧樹脂封裝LED的光取出效率非常低，僅能達到4%%u5DE6右。粗糙化后的LED芯片結構在SEM下掃描結果如圖4所示。
LED芯片表面雙層微結構技術
LED芯片表面雙層結構指的是在p型GaN半導體上出光表面和ITO透明導電電極的上表面各加工上一層微結構。這種雙層微結構的LED芯片的出光效率較普通的LED芯片提高了近40%%u3002J.H.Kang等人設計的雙層微結構LED芯片的制作方法如圖5所示，先在LED芯片的p型GaN半導體材料上表面沉積一層200nm厚的ITO透明導電膜(如圖5(a))，再用5%%u7684稀鹽酸浸泡約30s，由于稀鹽酸對ITO膜的腐蝕作用，200nm的ITO薄膜將被腐蝕成直徑約為200nm的ITO納米導電球體(如圖5(b))，此時，微小的ITO納米球作為后續蝕刻處理中的掩膜結構，通過電感耦合等離子蝕刻(ICP)后，由于納米球的保護作用，刻蝕后的芯片p型GaN材料的上表面形成紋理微結構(如圖5(c))，最后在ITO納米導電球體表面再沉積上氧化銦錫材料，從結構上來說在LED芯片的上表面形成一種雙層的微結構(如圖5(d))。 該雙層微結構的頂視圖和截面圖用SEM掃描圖如圖6所示，從頂視圖上可以看出許多圓球形的ITO納米球無規則的附著在ITO透明導電膜之上，圖6SEM掃描得到的雙層微結構LED芯片表面頂視圖和截面圖形成第一層的微結構。從截面圖上可以看出，p型GaN基材的表面也呈現不規則的凹凸不平整結構，形成第二層的微結構。

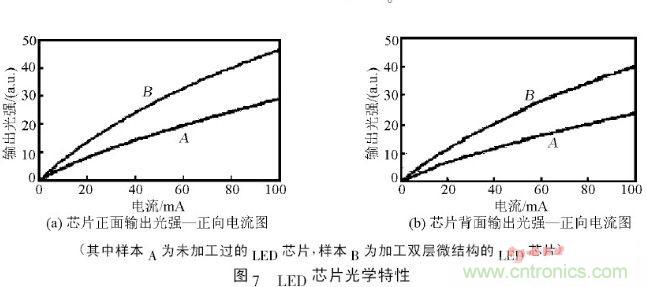

經雙層微結構加工之后的LED芯片出光效率較未加工的LED芯片提高了許多，如圖7所示，加工微結構后的芯片正面輸出光效率比未加工的芯片提高約70%%uFF0C背面出光效率也比未加工的芯片提高約71.5%%u3002正面出光效率的增加是由于粗糙的表面導致出射光的散射效應，使得有更多的光朝著隨機方向傳播，有更多的光可以從上表面出射。而芯片背面的出光效率增強也是由于粗糙上表面對出射光的散射效應，使得由上表面反射至下表面的光也變得雜亂無規則，以此增強了下表面的出光效率。
J.H.Kang等人通過對芯片進行雙層微結構的加工，可以大幅度提升其光學性能，能夠得到比較好的外量子效率。但是該技術也有其缺陷，由于加工過程中的沉積和蝕刻都有比較大的隨機性。生產的重復性不好，并且由于對p型GaN半導體材料表面的粗糙化，難免會破壞LED芯片中的p-GaN層，影響了芯片的電學性能，由于微結構的加工，芯片的方阻會有所提升。

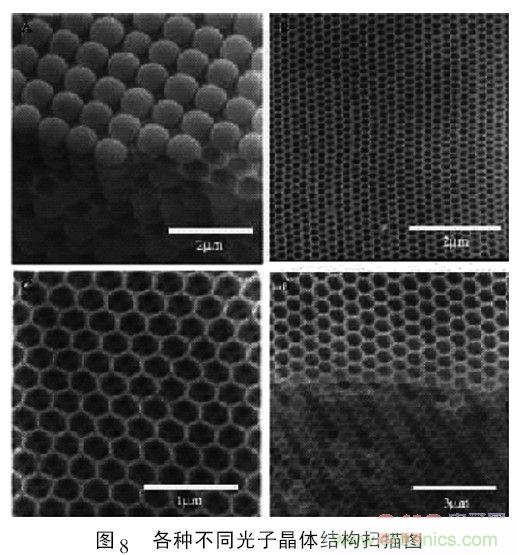

光子晶體(PhotonicCrystal)即光子禁帶材料，是一類在光學尺度上具有周期性介電結構的人工設計及制造的晶體。由于晶粒之間存在的周期性，光子晶體間會出現類似于半導體禁帶結構的光子帶隙(Photonicbandgap)。當電磁波在光子帶隙中傳播時，由于存在布拉格散射效應，故光子晶體具有調制相應波長電磁波的能力。1997年，S.H.Fan等人首次研究了光子晶體對LED自發輻射能量及空間分布的影響。光子晶體結構示意圖如圖8。
光子晶體具有三種特性：能夠利用光子帶隙遮蔽光；具有異向性，通過光子晶體的光會無規則的散射；光子晶體曲線變化非常快，同波長有關。光子晶體可分為三類：一維、二維、三維結構。一維的光子晶體只能在很小的角度范圍內發出衍射光，不能衍射平面任意角度的入射光；由于技術限制，制備符合規范的三維結構光子晶體目前還比較困難。而二維光子晶體可以衍射較大角度上的入射光，因此目前主要用二維的光子晶體來提高LED的出光效率。影響其出光效率的主要因素有光子晶體結構、晶粒高度、晶格常數等。
[page] 利用光子晶體結構提高LED出光效率主要有兩種原理]。第一是利用了光子晶體的禁帶效應原理，禁帶效應原理主要表現在：頻率落在禁帶范圍內的光子被禁止傳播，如果LED芯片上集成了光子晶體結構，當LED中導光模的頻率落在光子晶體的禁帶以內時，光波將被耦合成在自由空間中的輻射模式，在這種情況下，可以大幅增加光的提取效應。第二種是利用光子晶體的光柵衍射效應。光子晶體構成了一種類光柵的結構，當光束進入p型GaN的表層的出射光和周期與光波長相當的光柵結構發生作用時，光波就會被調制，一些本來難以出射的光束被耦合成出射光，如圖9所示，由于光柵衍射效應，原本因全反射被限制在p型GaN半導體材料中的光束可以出射到空間中，則可以提高LED芯片的出光效率和控制光的空間分布。其中，Chia-HsinChao等人研制的定向光提取光子晶體氮化鎵薄膜LED輸出功率較無光子晶體的氮化鎵薄膜LED提高了多達77%%uFF0C并且通過設計改善光子晶體的排布模式和晶格方向可以使LED的出光限制在較小的范圍之內。
目前主要的制造光子晶體結構的技術有納米壓印光刻(NIL)、電子束光刻(EBL)、激光全息光刻法(LHL)，通過光子晶體結構的設計，減少了光在LED芯片內的傳播和消耗，實現了LED外量子效率的提高。光子晶體LED的發光效率最多可以提高140%%u3002。
LED雙光柵微結構技術
在LED中引入光柵微納光學結構的方法可以有效地增強LED芯片的出光效率。其中，利用單光柵結構的LED的光提取效率已有大幅提高，但由于一維光柵結構只能衍射單個方向上的光，沿著光柵方向傳播的光仍然被全反射效應限制，出光效率仍然受到較大限制。

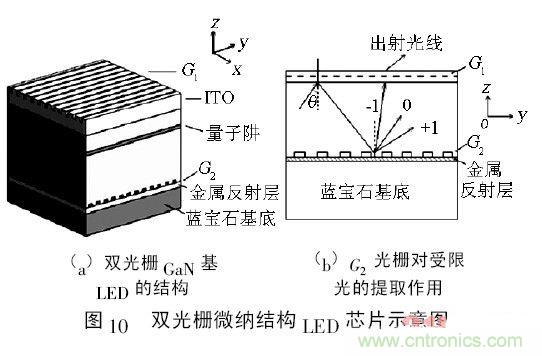

清華大學實驗室設計了一種GaN基的雙光柵微納結構，該結構如圖10(a)所示。其中第一個光柵G1加工在上表面的ITO層上，第二個光柵G2刻蝕在GaN層的下表面，兩個光柵的刻線方向相互垂直，這樣那些在G1處全反射的光線經G2的光柵衍射后，使其入射角小于出射臨界角，再經過G1輻射出去。其原理如圖10(b)所示。因此，雙光柵結構可以有效的提取因全反射而受限制的出射光。雙光柵結構LED可以提取出傳統LED中大部分因全反射而無法出射的受限光，根據研究者的軟件評價結果可以表明，這種LED的理論光提取效率可以達到48.5%，較傳統LED高了約6.3倍。
結語：發光二極管的使用在照明光源的市場上應用廣泛。節約能源、降低功耗的方法就是提高LED發光效率。將LED芯片表面的微結構進行加工，能夠有效提高LED出光效率。但是，加工過程中對半導體材料的電學特性的影響以及微納結構加工的重復性不好，能夠嚴重影響LED芯片的出光效率。由此可見，整合微結構加工和提高出光效率的相關技術，是LED照明市場的必然趨勢。
