于光伏逆變器而言、不僅注重眾所周知的高效率、同樣要關注成本、尺寸和重量等指標、力求持續改進。其中多層拓?fù)涫且环N能很好地滿足上述所有嚴苛要求的方法。該方法的主要優勢之一就是能在多個電壓水平之間切換、能降低半導體的所承受的電壓應力和扼流圈的紋波應力。這意味著能使用價格通常更便宜的低電壓半導體。降低扼流圈的紋波應力則有助于實現更小、更輕和更經濟的扼流圈設計。
飛跨電容器拓?fù)涫且环N多電平拓?fù)洹⒎浅＿m合且不限于光伏逆變器的升壓級應用。顧名思義、這項技術需要電容器作為關鍵部件。本文描述并比較了適用的 TDK 解決方案。
簡介
飛跨電容器多電平轉換器能使用額外的電容器生成額外的（中間）電平（超出直流支撐電容器生成的兩個電平）、從而能根據相連接的半導體開關結構的開關狀態浮動到不同的電勢、因此它們被稱為“飛跨電容器”。
一旦被充電到合適的電壓（比如直流支撐電壓的一半）時、它們可在下半個開關周期時間內充當一種“電壓源”、從而提供額外的電平。
此類電容器必須保持恒定電壓并暴露在高紋波電流和開關頻率下、因此仔細選擇適合苛刻應用的元件非常重要。
在下文中，我們將通過某些設計示例來介紹、并給出一些元件選型建議。
應用條件
本文中我們假設飛跨電容器的波紋電壓上限ΔUFC = 80 Vpp、開關頻率fSW = 16 kHz、最大峰值電流Ipeak = 60A。
因此、飛跨電容器所需的電容為CFC = 24μF，可通過公式計算。
(參考：Vincotech的技術論文《飛跨電容器升壓器的優勢和操作》)
環境溫度應為60°C、假定功率模塊的發熱不會明顯影響飛跨電容器。產生的熱量主要通過PCB散發、其他少許熱量也通過自然對流散發到靜止的空氣中。
對于此類應用、可以考慮不同的電容器技術。下文中、我們將通過對比TDK的薄膜電容器和CeraLink?電容器技術來深入闡述。
用于PCB的薄膜電容器
TDK的電容器系列涵蓋不同的電壓和電容范圍、能滿足主流客戶的各種直流支撐應用需求。它們的物理結構各異、具有2到4個引腳和不同的引線間距選項、并且增強了某些電氣特性、比如較低的自感和較高的共振頻率。其具有一系列優異性能、比如：能量密度、波紋電流、高達125°C的環境溫度和濕度防護等級。上述功能特性加上較長的使用壽命（>10萬小時）和穩定的電容值，使得這類電容器非常適合高頻開關應用。
有關電容器選型、建模數據和應用模擬、請登錄我們的官網使用CLARA（電容器壽命和額定值計算應用程序）工具。
CeraLink?電容器
作為緊湊型電容器系列的一員、CeraLink?廣泛用于穩定直流支撐和緩沖器應用中的電壓。它們采用新的獲得專利的反鐵電陶瓷材料技術、電容值會隨著電壓的升高而增加。CeraLink?旨在為工程師提供緊湊型元件、并專門針對快速開關轉換器（比如SIC/GaN）而優化。這類轉換器通常都具有非常緊密的空間需求并且要承受高達150°C的工作溫度。
請注意、CeraLink?的電容行為是非線性的、并且針對直流偏置和升溫環境應用進行了優化。如需了解更多信息，請參閱我們的《技術指南》或使用我們的模擬工具箱。
在高達600 VDC的直流偏置水平和80 Vpp的疊加紋波電壓的條件下、CeraLink? FA10 700V型電容器能在25型電容器通常可在25-60°C的溫度范圍內提供4 μF有效電容。
薄膜電容器和CeraLink?電容器的比較

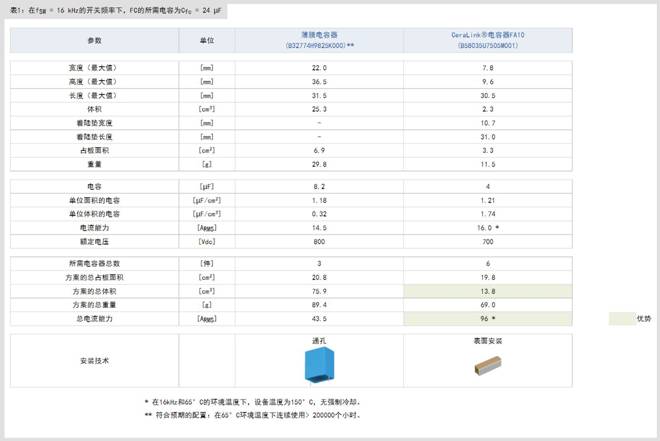

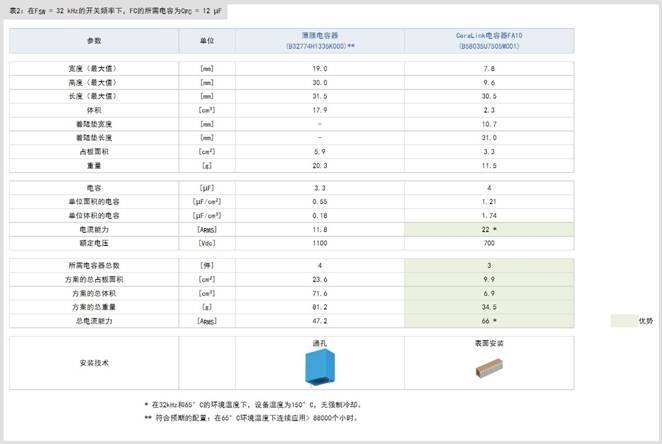

我們?cè)谙卤碇斜容^了兩個適用電容器解決方案的幾何形狀和電氣性能。若無空間限制、薄膜電容器解決方案在成本和元件數量方面更具優勢、因?yàn)橹恍枰粋€(gè)或數個元件就能滿足所需的電氣需求。若對解決方案的總高度有限制或通孔技術不可用的情況下、可以選擇CeraLink?技術。此外、如果對電流能力或開關頻率也有更高的要求、則CeraLink?具有更多明顯的優勢。
結論
飛跨電容升壓器是光伏逆變器應用的高效率低成本解決方案。 主要優點是支持倍頻、降低半導體電壓、降低電壓/電流紋波、抑制開關損耗和減少EMI產生。
TDK具有豐富的電容器技術，可提供廣泛的產品陣容滿足各種應用的電容和電壓值需求。點擊產品類型可查看詳細信息。
